Усиливающие экраны: повышение чувствительности рентгеновской пленки без увеличения дозы облучения

Усиливающие экраны — ключевой элемент радиографического контроля, позволяющий сократить время экспозиции и снизить нагрузку на рентгеновский аппарат, что способствует продлению срока его службы. Эти тонкие пластины, изготовленные из флуоресцентных материалов, преобразуют рентгеновское излучение в видимый свет, который дополнительно засвечивает рентгеновское покрытие. Такие экраны относятся к флуоресцентным и флюорометаллическим типам и отличаются от металлических (например, свинцовых) экранов, применяемых для других задач. Результат — чёткое изображение дефектов при меньшей интенсивности излучения и более коротком времени съемки.

Принцип работы и конструкция экранов

Экран состоит из подложки и активного слоя, содержащего кристаллы люминофора. При прохождении рентгеновских лучей кристаллы возбуждаются и излучают свет в видимом или ультрафиолетовом диапазоне. Этот свет попадает на фотослой плёнки, усиливая эффект прямого воздействия излучения. Современные экраны обеспечивают коэффициент усиления от 10 до 50 раз в зависимости от типа фосфора и толщины слоя.

Типы усиливающих экранов по материалу активного слоя

Кальций-вольфраматные экраны

Классический вариант, применяемый десятилетиями. Обладают хорошей светоотдачей в синей области спектра, совместимы с большинством типов рентгеновских плёнок. Отличаются стабильностью характеристик и доступной стоимостью. Подходят для общепромышленного контроля сварных соединений, литья и кованых деталей.

Редкоземельные экраны (гадолиний, лантан)

Современное решение с повышенной чувствительностью. Кристаллы редкоземельных элементов излучают зеленый свет, для которого существуют специальные пленки с высокой спектральной чувствительностью. Коэффициент усиления в 2–3 раза выше, чем у кальций-вольфраматных аналогов. Позволяют сократить время экспозиции на 50–70% при сохранении качества изображения.

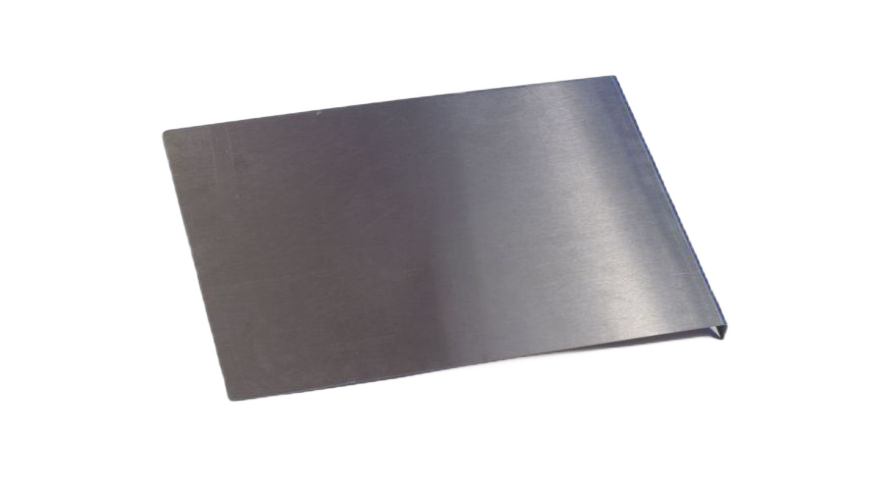

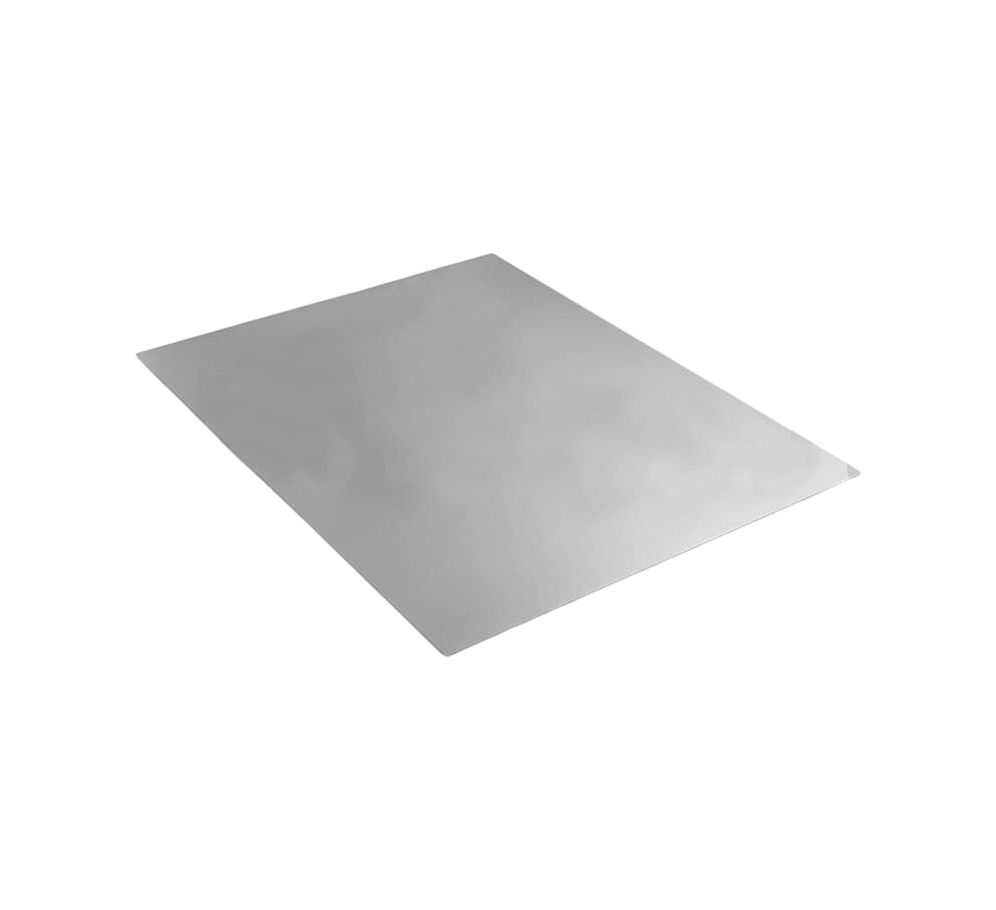

Металлические усиливающие экраны

Изготавливаются из свинца или других тяжёлых металлов. Работают по другому принципу — за счет вторичного излучения (электроны, выбиваемые рентгеновскими фотонами из металла, дополнительно засвечивают плёнку). Применяются при контроле толстостенных объектов и высоких энергиях излучения. Обеспечивают дополнительную защиту от рассеянного излучения.

Критерии выбора экранов для конкретных задач

При подборе усиливающих экранов учитываются несколько параметров. Энергия рентгеновского излучения определяет толщину активного слоя — для низких энергий (до 150 кВ) используются тонкие экраны, для гамма-дефектоскопии — более толстые. Тип рентгеновской плёнки должен соответствовать спектру излучения экрана (сине- или зеленочувствительная). Требуемая чувствительность контроля влияет на выбор коэффициента усиления — для выявления мелких дефектов предпочтительны экраны с меньшим зерном, даже при снижении скорости.

Области применения в промышленности

Нефтегазовый сектор

Контроль сварных швов магистральных трубопроводов, корпусов резервуаров и технологического оборудования. Усиливающие экраны позволяют проводить съемку в полевых условиях с минимальным временем экспозиции, что критично при работе на трассе.

Энергетика

Диагностика паровых котлов, теплообменников, трубопроводов АЭС и ТЭС. Высокая чувствительность контроля обеспечивает выявление коррозионных повреждений и трещин на ранних стадиях.

Авиационная и ракетно-космическая промышленность

Проверка литья, сварных узлов и композитных конструкций. Требования к качеству изображения здесь максимальны — используются металлические экраны с мелким зерном и высокой разрешающей способностью.

Судостроение

Контроль корпусных конструкций, сварных соединений и арматуры. Полевые условия и необходимость быстрой диагностики делают усиливающие экраны незаменимыми.

Преимущества использования экранов от проверенных поставщиков

Качественные усиливающие экраны отличаются равномерностью активного слоя, стабильностью характеристик при многократном использовании и устойчивостью к механическим повреждениям. Неравномерное нанесение люминофора приводит к артефактам на снимке, которые могут быть приняты за дефекты. Покупка у надежного поставщика гарантирует соответствие экранов требованиям ГОСТ и международных стандартов.

Как правильно эксплуатировать и хранить экраны

Экраны требуют бережного обращения — царапины и загрязнения активного слоя проявляются на рентгенограммах. Хранить их следует в чистых кассетах, защищенных от пыли и влаги. Регулярная очистка мягкой тканью без ворса продлевает срок службы. При интенсивной эксплуатации рекомендуется периодически проверять равномерность свечения экрана.

Где заказать качественные усиливающие экраны

ООО «Литас» поставляет усиливающие экраны различных типов и размеров для промышленной радиографии. В каталоге представлены как классические кальциево-вольфраматные, так и современные редкоземельные решения. Актуальная цена указана на сайте, возможна консультация по подбору оптимального варианта под ваши задачи. У нас можно купить партию под конкретный проект с доставкой по России.

Надежный радиографический контроль начинается с качественных расходных материалов. Усиливающие экраны правильного типа повышают эффективность диагностики и снижают эксплуатационные издержки лаборатории неразрушающего контроля.
