Канавочные эталоны чувствительности линии АРГО
Быстрый просмотр
Есть в наличии (63)
741 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Быстрый просмотр
Есть в наличии (23)
741 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Быстрый просмотр
Есть в наличии (16)
741 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Быстрый просмотр
Есть в наличии (16)
954 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Быстрый просмотр
Есть в наличии (14)
480 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Быстрый просмотр
Есть в наличии (11)
486 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Быстрый просмотр
Есть в наличии (10)
486 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Быстрый просмотр
Есть в наличии (8)
954 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Быстрый просмотр
Есть в наличии (8)
1 098 руб.
Запросить КП
Отправить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Компания "Литас", занимающаяся разработкой, производством и реализацией технических средств для дефектоскопии и контроля неразрушающими методами, предлагает приобрести канавочные эталоны чувствительности. Качество продукции собственного производства подтверждено международным сертификатом ISO 9001. Изготовление продукции соответствует нормативам российского ГОСТ 7512-82, производится согласно Техническим Условиям 4276-025-59316336-2013.
Предназначение
Канавочные эталоны АРГО позволяют определить чувствительность контроля, выполняемого методами радиографии. При этом видимые на рентген-снимке потемнения сравнивают с глубиной канавок эталона. Чтобы определить параметры, используют как визуальные методы, так и денситометр.
Размеры канавочных эталонов чувствительности:
Номер эталона |
Глубина канавок, мм |
Предель-ные откло-нения глубины канавок, мм |
Радиус угла канавки не бо-лее, мм |
Шаг канавок |
Ширина канавки |
Ширина эталона |
Толщина эталона |
Длина эталона |
||||||||||
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
Но-мин, мм |
Пред откл. мм |
Но-мин, мм |
Пред откл. мм |
Но-мин, мм |
Предоткл. мм |
Но-мин, мм |
Пред откл. мм |
Но-мин, мм |
Пред откл. мм |
|||
1 |
0,60 |
0,5 |
0,40 |
0,3 |
0,20 |
0,10 |
-0,025 |
0,1 |
2,5 |
±0,125 |
0,5 |
+0,1 |
10 |
-0,360 |
2 |
-0,100 |
30 |
-0,52 |
2 |
1,75 |
1,5 |
1,25 |
1,0 |
0,75 |
0,50 |
-0,060 |
0,2 |
4,0 |
±0,150 |
1,5 |
+0,1 |
12 |
-0,430 |
4 |
-0,120 |
45 |
-0,62 |
3 |
- |
- |
3,00 |
2,5 |
2,00 |
1,50 |
-0,100 |
0,3 |
6,0 |
±0,150 |
3,0 |
+0,1 |
14 |
-0,430 |
6 |
-0,120 |
60 |
-0,74 |
4,00 |
3,5 |
- |
- |
- |
- |
-0,120 |
||||||||||||
Как того требует российский стандарт, для изготовления эталонов используются материалы, аналогичные по химсоставу обследуемому объекту. В отдельных ситуациях допустимо изготовление из материала, показатель радиографического поглощения которого равен либо меньше показателя обследуемого изделия.

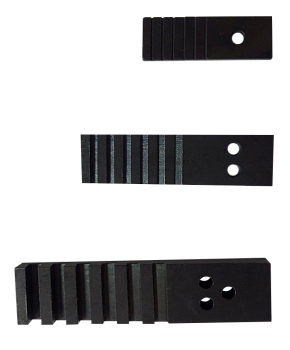

Эталон — это пластина, на которой есть 6 канавок. Она имеет идеальные, резко очерченные дефекты. Глубина каждой последующей канавки увеличивается в 1,39 раза. Общая толщина контролируемого изделия резко меняется в зоне границы, а в реальном металле это происходит постепенно. Также у реальных дефектов неправильная геометрическая форма, наблюдается их рассредоточение. Из-за этого возможно невыявление пор, включений шлака с диаметрами, равными высоте прорези либо диаметру проволоки.

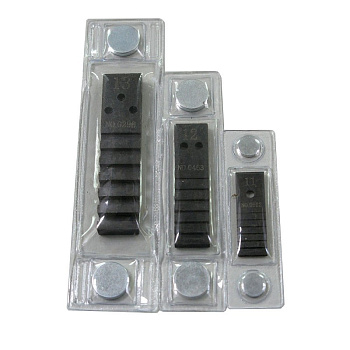

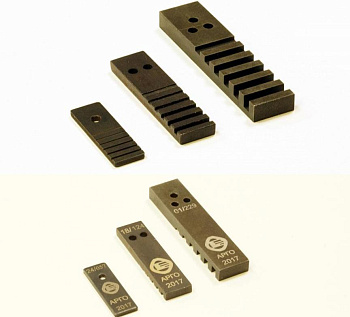

Стандартными являются такие материалы, как никель медь, некоторые виды стали, магний, титан, алюминий. В маркировке содержится логотип, дата изготовления, номер изделия и еще две цифры. Одна из них обозначает материал, использованный для изготовления, вторая – размер.
Канавочные эталоны для оценки чувствительности радиографического контроля маркируются по ГОСТ 7512-82. После контроля они калибруются сотрудниками службы метрологии, получают калибровочный сертификат. Межповерочный интервал — не более пяти лет.
Преимущества сотрудничества
Приобретайте эталоны производства компания "Литас". Мы гарантируем:
- поставку сертифицированных изделий, соответствующих ГОСТ 7512-82;
- эталоны внесены в Реестр типов СИ под номером 70634-18;
- высокое качество продукции и кратчайшие сроки поставки.
