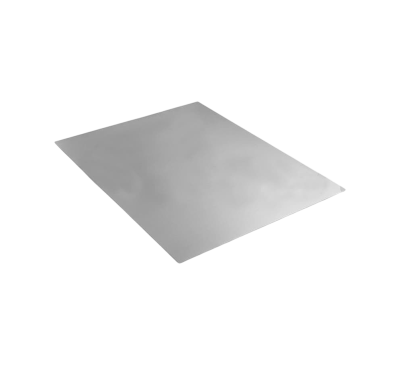

Экраны свинцовые усиливающие 30х40 0,05 мм Pb, на полимерной основе
Металлические (свинцовые) усиливающие экраны кроме сокращения продолжительности экспозиции обеспечивают уменьшение влияния рассеянного излучения. Усиливающее действие свинцовых экранов основано на экспонировании пленки вторичными электронами, выбитыми фотонами из тонкой фольги свинцового экрана. Поскольку пробег вторичных электронов очень мал, они практически полностью поглощаются пленкой, повышая тем самым плотность ее потемнения. Из-за малого пробега электронов, размывание изображения не происходит, т.е. усиление изображения снимка не сопровождается потерей его качества. Из вышеописанного следует, что свинцовые экраны должны максимально плотно прилегать к радиографической пленке. Наилучший вариант обеспечивается за счет вакуумной упаковки. Помимо сокращения продолжительности экспозиции, свинцовые усиливающие экраны заметно снижают отрицательное действие рассеянного излучения на качество снимков. Коэффициент усиления свинцовых экранов находится в диапазоне 1,5-3. При использовании импульсных рентгеновских аппаратов эффект усиления за счет свинцовых экранов не наблюдается, но качество снимка заметно улучшается.
Свинцовые экраны всегда улучшают радиографическое изображение!
Экраны свинцовые, как правило, представляют собой трехслойную композицию из следующих материалов: свинцовая фольга с одной стороны покрытая бесцветным лаком, с другой стороны - ламинирована к полимерной подложке MYLAR толщиной 0,250 мм.
Свинцовые экраны используются с несенсибилизированными пленками класса С2-С6 по EN 584-1. Формат экрана определяется размером используемой радиографической пленки. Толщина свинцовых экранов выбирается в зависимости от применяемого источника ионизирующего излучения
Напряжение на рентгеновской трубке, кВ |
Толщина экрана, мм |
Коэффициент усиления |
|
Переднего |
Заднего |
||
60 - 120 |
0,02 |
0.02 - 0.05 |
1.5 - 2.0 |
120 - 200 |
0.02 - 0.05 |
0.05 - 0.1 |
1.8 - 2.5 |
150 - 300 |
0.05 - 0.1 |
0.1 - 0.16 |
2.0 - 3.0 |
200 - 400 |
0.1 - 0.16 |
0.16 - 0.2 |
2.0 - 3.0 |
Наиболее популярные толщины свинца - 0,05 мм; 0,10 мм и 0,2 мм, соответствующие требованиям ГОСТ 15843-79. Толщина свинца в заднем экране, как правило, должна быть в два раза больше, чем в переднем свинцовом экране. При радиографии в траншеях или в камерах биологической защиты целесообразно дополнительно использовать свинцовый лист толщиной 0,5-1 мм (до 200 кВ) и 1-2 мм (более 200 кВ) соответствующего размера для полного экранирования рассеянного излучения.
Экраны металлические необходимо размещать в кассете по ГОСТ 15843-79 таким образом, чтобы свинцовая поверхность экрана максимально плотно контактировала с радиографической пленкой. Следует избегать резких изгибов при работе с экранами, которые могут привести к появлению изломов на его поверхности. Экраны следует содержать в чистоте. По окончании работы экраны необходимо укладывать в конверт, предварительно очистив от пыли, следов грязи, масла, влаги и т.д.

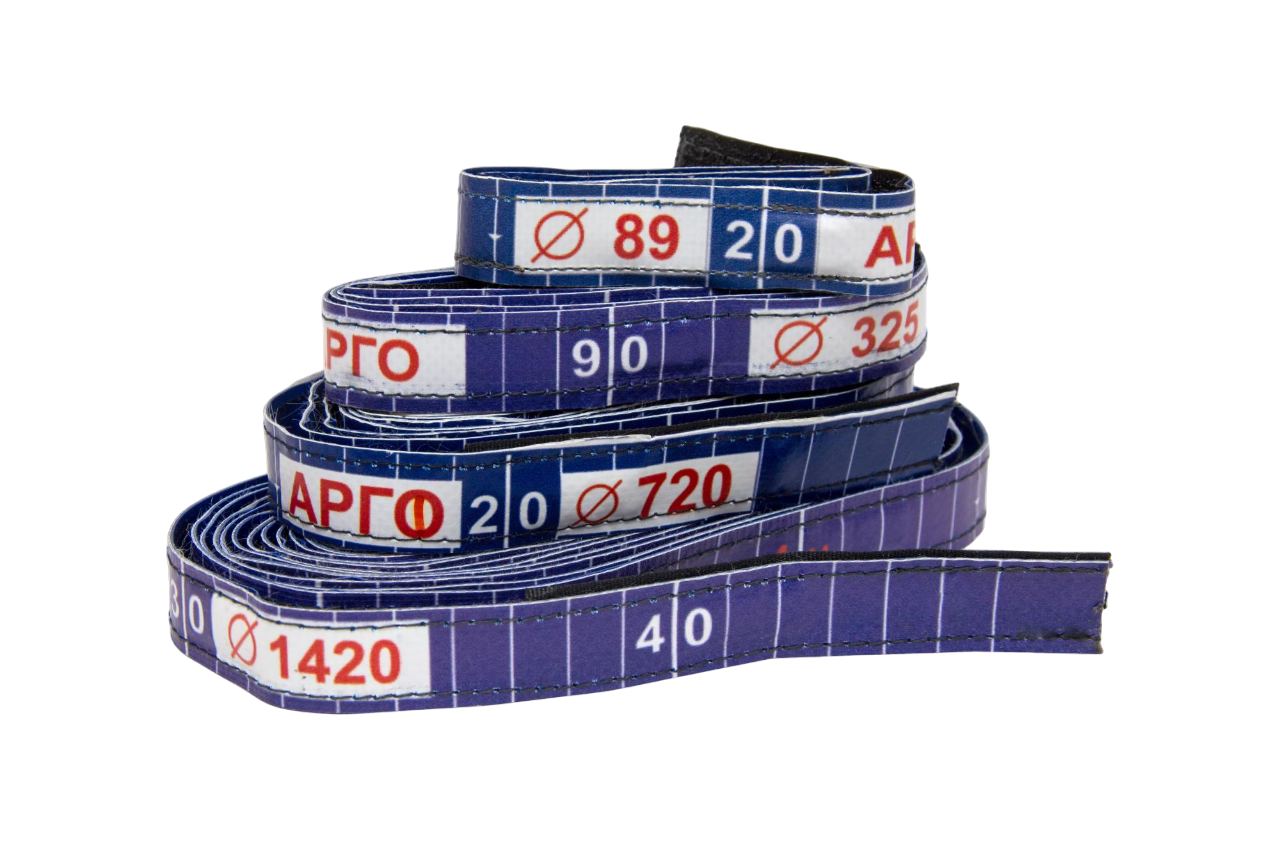

Для обеспечения плотного прилегания экранов к радиографической пленке целесообразно использовать монтажные пояса, ремни или сдвоенные магниты с пластинами.
Похожие товары по фильтру
|
[] |
Аксессуары по фильтру
|
[] |
Толщина экрана
|
0,05 мм |
Коэффициент усиления
|
1,8-2,5 |
Размеры, мм
|
30х40 мм |
Вид экрана
|
Свинцовые |
