Рентгеновские аппараты

Правильный выбор аппаратов, необходимых для ведения неразрушающего контроля материалов, заготовок, изделий, сварных швов позволяет быстро определить качество исследуемого объекта, обнаружить имеющиеся дефекты и принять меры по их устранению. Наиболее эффективным, хотя и достаточно сложным из-за наличия источников ионизирующего излучения, является радиографический метод. Обширная номенклатура аппаратов, использующих его, делает сложным выбор модели, максимально соответствующей виду предполагаемых работ и характеристикам проверяемых объектов.

Компания «Литас» из Казани – один из лидеров отечественного рынка аппаратов для неразрушающего контроля с использованием ионизирующего излучения выпускает и продает аппараты своего производства, а также изготовленные другими российскими производителями. Западные аппараты, из-за санкционной политики многих стран, в продаже постоянно отсутствуют, но отечественные аппараты, созданные в рамках импортозамещения, демонстрируют показатели немногим отличающиеся от характеристик лучших аппаратов с мировыми брендами.

Что предлагает компания «Литас»

Компания «Литас», была создана в Казани более 20 лет назад на основе коллектива ОАО «Тасма»- одного из ведущих советских предприятий по разработке и производству светочувствительных и радиографических материалов. За это время компания стала одним из лидеров сегмента российского рынка, специализированного на разработке и поставках аппаратов, комплектующих и расходных материалов для проведения неразрушающего контроля изделий, заготовок и сварных швов радиографическими методами.

ООО «Литас» разработаны и выпускаются аппараты постоянного потенциала серии «Радон», реализующие цифровые методы радиационной проверки материалов, изделий и сварных швов. Кроме этого, компания является официальным представителем отечественных производителей радиографических аппаратов:

• ООО «Благовест» (Уфа) совместно с НПП «Эридан-Сервис» более 15 лет разрабатывает и производит импульсные аппараты серии «ПИОН» для неразрушающего контроля с использованием ионизирующего излучения сварных швов трубопроводов, различных металлоконструкций, а также негатоскопы, аппараты для замеров величины адгезии, приборы для контроля герметичности, оборудование для магнитных методов контроля. Кроме этого, компанией поставляются аппараты, комплектующие и расходные материалы для других методов проверки разнообразных металлоконструкций, сварных швов трубопроводов;
• ООО «Спектрофлэш» (Санкт-Петербург) основанным в 1990 году советским ОАО «НПП «Буревестник» и немецкой фирмой «Курт Миттерфельнер ГмбХ». Компания уже 30 лет занимается разработкой и выпуском переносных импульсных аппаратов и аппаратов постоянного потенциала серий «Арина», «Памир» и «Март», которые используют ионизирующее излучение для неразрушающего контроля сварных швов, конструкций из металла различного веса и конфигурации в стесненных полевых условиях и в местах с затрудненным доступом. Основная часть аппаратов для радиографических методов в работе использует импульсный метод, благодаря чему получают преимущества перед аппаратами других марок в габаритах и весе, возможностью применения направленного и панорамного просвечивания, а также предпочтительным в полевых условиях питанием от аккумуляторов;
• ООО «Синтез НПФ» (Санкт-Петербург), работающего в сфере производства рентгенографических аппаратов было зарегистрировано в 2009 году после разделения в 2003 году ООО «Синтез». Разработанные и выпускающиеся компанией аппараты постоянного потенциала серии СБК для неразрушающего контроля с использованием ионизирующего излучения широко используются предприятиями корпораций «Транснефть» и «Газпром», а также на объектах атомной и судостроительной промышленности. Аппараты, разработанные компанией, поставляются за границу, а также являются составной частью досмотровых комплексов при пограничном, таможенном контроле, на авиационных и железнодорожных перевозках;
• ООО «Синтез НДТ» (Санкт-Петербург), существующего с 1998 года и специализирующегося на разработке и производстве аппаратов для проверки качества изделий, заготовок, сварных швов трубопроводов - аппаратов постоянного потенциала серии РПД, источников питания высокого напряжения, необходимых для комплектации источников радиоактивного излучения. Кроме этого, компания, с 2006 года входящая в группу петербургских компаний «ЮНИТЕСТ», совместно с другими предприятиями, входящими в состав ГК, предлагает комплексные решения и услуги в области неразрушающего контроля.

Чтобы из объемного прайс-листа компании «Литас» выбрать нужный аппарат, необходимо четко знать, какая характеристика важна при покупке аппарата в каждом конкретном случае. В большинстве своем в комплект аппарата входят: пульт дистанционного управления, блок излучения и комплект кабелей.

Принцип работы рентгеновских трубок

Напряжение, подаваемое на рентгеновскую трубку, определяет характер ионизирующего излучения, в соответствии с которым выделяются:

• аппараты постоянного напряжения «Радон», «Март», СБК, РПД;
• полупериодные аппараты;
• импульсные аппараты – «ПИОН», «Арина», «Памир».

Трубка представляет собой вакуумную колбу из стекла или металлокерамики. Вакуум препятствует возникновения тока между анодом и катодом, поскольку наличие среды в колбе может, при низком напряжении, привести к пробою. Различия в конструкции трубок аппаратов для рентгенографии объясняются разными способами реализации явления эмиссии электронов в вакууме и образования ионизирующего излучения:

• аппаратов постоянного потенциала. В колбе трубки аппаратов постоянного потенциала с одной стороны располагается нить накаливания, а с другой – конусовидная или пластинчатая мишень из вольфрама. Электрический ток создает вокруг нити накаливания облако электронов (т.н. термоэлектронная эмиссия), которые под воздействием напряжения между мишенью и нитью накаливания ускоряются и ударяясь о мишень тормозят, образуя ионизирующее излучение;
• полупериодных аппаратов. Полупериодные аппараты комплектуются стеклянными и металлокерамическими трубками, конструкция которых аналогична трубкам приборов постоянного потенциала и также имеет нить накаливания и вольфрамовую мишень. Но в этих аппаратах схема преобразования напряжения и образования ионизирующего излучения проще, чем в аппаратах постоянного потенциала;
• импульсных аппаратов. Импульсные аппараты комплектуются только стеклянными трубками с одной стороны которых выполнен лезвийный вольфрамовый катод, а с другой – анод в форме иголки. Благодаря короткому импульсу электротока высокого напряжения, происходит взрыв края катода, что служит причиной возникновения плазменного облака, которое становится источником электронов. Электроны ускоряясь ударяются об анод, образуя ионизирующее излучение.

Тренировка рентгеновских трубок

На начальном этапе работы аппарата, как правило, проводят тренировку трубки, необходимую для достижения в ходе проверок паспортных характеристик аппарата и сохранения продолжительности безаварийной эксплуатации аппарата. При перегреве или переохлаждении аппарата, возникновении каких-либо ошибок производят внеочередную тренировку. Тренировка может быть автоматической – встроенной в аппарат и ручной.

Аппараты постоянного потенциала и полупериодные аппараты уже от изготовителя имеют встроенные программы тренировки трубки. В программу заложены параметры экспозиции при различных климатических условиях, анодном напряжении, продолжительности экспозиции (выдержке) и конкретного вида обследования. В импульсных аппаратах автоматическая тренировка трубки отсутствует, эти аппараты тренируются дефекетоскопистом вручную – выполняются просветы с постоянным повышением продолжительности экспозиции образца.

Направление излучения

Окно ионизирующего излучения может располагаться с торца или с боковой поверхности аппарата. Аппараты с окном, расположенным на боковой поверхности могут быть с направленным или панорамным излучением с телесным углом 40°×60° и 40°×360°. Аппараты с торцевым окном также могут быть с направленным или панорамным излучением, но их телесный угол будет равен 150°.

Аппараты постоянного потенциала имеют, как правило, боковой выход излучения, хотя некоторые модели, например, «Март-200» или РПД-250 «Игла», имеют окно для выхода излучения с торца. Полупериодные аппараты существуют только с боковым, а импульсные аппараты («ПИОН-2ММ», «Арина», «Памир») только с торцевым выходом излучения, но те и другие могут выполнять панорамное или направленное просвечивание.

Диапазон возможностей регулирования напряжения и силы тока

Рентгенографические аппараты сконструированы на различные диапазоны напряжения. При этом повышенное напряжение позволяет просвечивать более толстый металл, однако такие показатели тока не подойдут для контроля тонкостенных изделий, поскольку визуально станет невозможным разделить дефектные и качественные области из-за одинаковой плотности затенения снимка:

• аппараты с постоянным потенциалом. Варьировать величину напряжения в аппаратах с постоянным потенциалом можно в интервале от 5 до 300 кВ, а силу тока от 0,1 до 12 мА. Такая возможность позволяет предусматривать наиболее эффективный режим съемки. Снижая напряжение с одновременным повышением силы тока можно увеличить контрастность снимков, а снижая силу тока и повышая напряжение можно влиять на скорость съемки. В то же время одновременно довести до максимума силу тока и напряжение в аппаратах с постоянным потенциалом невозможно. Такое условие вызвано ограниченной мощностью системы отвода тепла. Напряжение тока, питающего трубку, имеет минимальную пульсацию, поэтому ее выход на рабочий режим занимает всего несколько секунд;
• полупериодные аппараты. В полупериодных аппаратах регулировать режим экспозиции можно в широких пределах благодаря возможности варьировать напряжение в пределах от 30 до 360 кВ, а силу тока от 1 до 8 мА. Однако в полупериодных аппаратах возможно одновременное выставление максимального напряжения и силы тока. Питание трубки предусмотрено токами с импульсным напряжением с длительными импульсами, форма которых близка прямоугольной с фронтами длительностью по 25%. Низкое напряжение, а также его отсутствие в паузах между импульсами снижает общую эффективность аппарата;
• импульсные аппараты. Импульсные аппараты не могут регулировать силу тока и его напряжение, что не позволяет пользователям аппаратам такого типа регулировать контрастность снимков, но имеют возможность за счет изменения количества импульсов менять продолжительность экспозиции. Ток, питающий трубку, подается кратковременными треугольными импульсами, длительностью около 20 сек.

Характеристики питающего тока заметно сказываются на свойствах аппарата.

Толщина металла для просвечивания

Глубина просвечивания изделия, заготовки зависит от различных факторов, в т.ч. от материала, из которого выполнен объект контроля, фокусного расстояния, марки пленки, вида экранов, продолжительности экспозиции, анодного напряжения и других факторов. Поэтому толщина металла, подлежащего просвечиванию аппаратом определяется индивидуально.

Однако при сопоставимых данных, глубина поиска дефектов в металле принимается:

• до 85 мм - для аппаратов постоянного потенциала и полупериодных;
• до 55 мм – для импульсных приборов.

Качество рентгеновских снимков

Качество снимков рентгенографических аппаратов постоянного потенциала и полупериродных аппаратов оказывается лучше, чем у импульсных, повышая за счет варьирования напряжения и силы тока контрастность снимков, а также улучшая резкость изображения посредством увеличения расстояние от проверяемого объекта. Низкая доза излучения в импульсных аппаратах обуславливает необходимость использования пленки высокой чувствительности и флуоресцентных экранов, установленных предельно близко к объекту. В итоге, из-за геометрической нерезкости, качество полученного снимка в импульсных аппаратах оставляет желать лучшего. Повышение анодного напряжения влечет за собой собственную нерезкость усиливающих экранов. Одновременно, подобный эффект четче, чем у свинцовых, выражен у флуоресцентных и флуорометаллических экранов. Поэтому общая нерезкость снимка увеличивается из-за составляющей излучения импульсных аппаратов с высокой энергией.

Производительность неразрушающего контроля

При равных условиях пользования, аппараты с постоянным потенциалом оказываются самыми производительными среди переносного оборудования для рентгеноскопических методов. Производительность полупериодных рентгеновских аппаратов за счет импульсного излучения ниже, чем у аппаратов с постоянным потенциалом, в частности продолжительность получения изображения у импульсных аппаратов наполовину больше, чем у аппаратов постоянного потенциала, но с другой стороны производительность импульсных аппаратов ниже, чем у других видов рентгеноскопических аппаратов.

Габариты фокусного пятна

Фокусное пятно – зона, расположенная на аноде рентгеновской трубки, из которой выходит ионизирующее излучение. Основное количество аппаратов имеют фокусное пятно размером от 2 до 3 мм. Однако у части аппаратов, предназначенных для работы в атомной или аэрокосмической промышленности, т.е. там, где не допускаются даже минимальные дефекты, размер фокусного пятна составляет 0,4 мм. Эти же аппараты могут использоваться при работах по поиску трещин в произведениях искусства.

Полупериодные аппараты не применяются при проверке объектов с повышенными требованиями, а в модельном ряду импульсных аппаратов нет малофокусных аппаратов. Панорамные аппараты характеризуются двумя размерами фокусного пятна: общим и эффективным. Понятие геометрической нерезкости изображения напрямую связано с определением фокусного пятна: с его увеличением повышается геометрическая нерезкость, а ее размер зависит от дистанции между источником излучения и объектом проверки, а также расстоянием от объекта проверки до пленки.

Охлаждающие системы аппаратов

Система охлаждения в аппаратах предназначена для нейтрализации избыточного тепла, образующегося на аноде трубки из-за низкого ее (всего около 10%) КПД. Существуют три основных вида систем охлаждения:

• пассивное воздушное, при котором понижение температуры происходит за счет естественной конвекции воздуха. В то же время тепло от трубки переходит на корпус с использованием защитной среды, заполняющей аппарат;
• принудительное охлаждение воздухом, чему служит радиатор с вентилятором, охлаждающие рентгеновский аппарат. От трубки к радиатору аппарата тепло поступает через изолирующую среду;
• принудительное водяное, состоящее из медных трубок, где циркулирует вода и внешнего насоса, предназначенного для перекачки и охлаждения воды. Для обеспечения работоспособности такой системы аппарат должен быть статичен. Такая система применима только на аппаратах с постоянным потенциалом.

Охлаждение трубки в рентгенографических аппаратах постоянного потенциала и полупериодных аппаратах преимущественно производится за счет принудительного воздушного охлаждения, дающей возможность повысить продолжительность непрерывной работы прибора до 1 часа и защищает аппарат от перегрева. Импульсные аппараты не оснащаются системами принудительного воздушного или водяного охлаждения, из-за чего возникает потребность в длительных перерывах в работе аппарата.

Продолжительность непрерывной работы аппарата

Продолжительность работы без перерыва - весьма важный показатель рентгенографических аппаратов:

• аппараты постоянного потенциала российского производства могут непрерывно работать достаточно длительное время, после чего необходим перерыв, продолжительность которого зависит от модели аппарата, вида изолирующей среды, охлаждающей системы, температуры воздуха. В случае превышения продолжительности непрерывной работы наступает перегрев, после чего происходит срабатывание блокировки с последующим отключением аппарата и порчей экспозиции;
• многие модели полупериодных аппаратов также имеют весьма серьезные ограничения продолжительности непрерывной работы, после чего аппарату необходим отдых, длительность которого не может быть меньше времени непрерывной работы;
• импульсные аппараты могут беспрерывно работать на протяжении 1 - 2 минут и требуют после этого отдых минимум 4 минуты. Превышение времени непрерывной работы приводит к резкому уменьшению срока службы аппарата, а слишком продолжительная эксплуатация без перерыва может привести к поломке аппарата;
• в отличие от других моделей аппараты серии «Радон» имеют 100% цикл контроля, т.е. отдых после непрерывной работы им не нужен.

Изолирующая среда

По типу изолирующей среды в трубке рентгенографические аппараты классифицируются как газо- и маслонаполненные. Металлокерамические трубки преимущественно наполняются элегазом, а стеклянные –высоковольтным маслом. Каждый вид изолирующей среды имеет характерные особенности:

• элегаз (гексафторид серы) – инертный, бесцветный газ в 6 раз тяжелее воздуха, с хорошими электроизолирующими характеристиками и высоким напряжением пробоя. В трубке элегаз находится под давлением и при механических повреждениях трубки или при износе резиновых уплотнителей может выйти. Кроме этого при температуре ниже -20°С элегаз конденсируется. Однако при всем этом газонаполненные трубки значительно легче заполненных маслом;
• высоковольтное масло обладает высокой теплопроводностью, благодаря чему рентгеновские трубки получают возможность работать с большими токами. В то же время они тяжелее газонаполненных трубок.

Полупериодные аппараты чаще всего комплектуются газонаполненными трубками, а импульсные аппараты – маслонаполненными, исключая аппараты серии «Арион».

Рабочая температура

Климатические условия многих регионов России делают весьма чувствительными для покупателей границы допускаемых для рентгенографических аппаратов температур, особенно нижний предел. По этой характеристике приборы РПД и СБК способны работать при температурах окружающей среды от -40°С до +40°С, а серии «Радон» от-40С° до +75°С.

С аппаратами, не рассчитанными на работу в морозных условиях можно работать и при низких температурах, но для этого аппараты должны храниться в теплом помещении, а замеры производиться очень быстро, пока аппарат не успел остыть.

Низкие температуры могут нанести вред веществам, создающим изолирующую среду. В газонаполненных трубках возможно понижение давления элегаза с последующей сработкой блокировки. А в маслонаполненных рентгенографических аппаратах низкая температура приведет к загустению масла, что повлечет за собой снижение объема отводимого от анода трубки тепла, из-за чего трубка быстро перегреется.

Большинство моделей мобильных аппаратов предназначены для работы в полевых условиях, поэтому они разработаны и выпускаются с классом пылевлагозащиты IP65, предусматривающего полную защиту от проникновения пыли и защиту от водяных струй со всех направлений.

Массогабаритные характеристики рентгеновских аппаратов

Для портативных аппаратов крайне важны вес излучателя, поскольку Приказом Министерства труда и социальной защиты РФ от 24 января 2014 г. N 33н при постоянном подъеме и перемещении грузов в течение рабочей смены, вес груза для мужчины не должен превышать 15 кг. В то же время в производстве часто применяются аппараты постоянного потенциала, у которых масса отдельных моделей превышает 40 кг, а мощность аппаратов постоянного потенциала серий СБК и «Март», вес которых менее 10 кг, очень невелика. Блоки излучателя полупериодных аппаратов весят в среднем по 20 – 30 кг. По этому показателю вне конкуренции импульсные аппараты – их вес менее 10 кг, что позволяет одному оператору, доставить в одиночку аппарат на объект исследования и выполнить дефектоскопию в труднодоступном месте и на высоте. Основная масса излучателя приходится на защиту оператора от ионизирующего излучения.

Энергоэффективность рентгеновских аппаратов

От вида питания, количества потребляемой электроэнергии и ее напряжения зависит экономичность аппарата неразрушающего контроля:

• аппараты постоянного потенциала потребляют до 1,6 кВт электроэнергии. Мощные аппараты работают от однофазной сети переменного тока с напряжением 220 ±10% В, частотой 50±1 Гц или батареи аккумуляторов с напряжением 24±3 В, а для аппаратов малой мощности (серии СБК и «Март») в комплект поставки входят аккумуляторы. Кроме этого в качестве источников питания могут использоваться мобильные бензогенераторы;
• величина потребляемой полупериодными аппаратами электроэнергии составляет до 2,6 кВт, поэтому питание этих аппаратов предусматривается от сети стандартного напряжения, либо от мобильных бензогенераторов. В этом случае из-за высокого энергопотребления аккумуляторы не используются;
• импульсные рентгеновские аппараты потребляют немного электроэнергии – 0,2 – 0,3 кВт, поэтому аппараты такого типа комплектуются аккумуляторами, обеспечивающими необходимое напряжение.

Подходящий для конкретной области контроля рентгеновский аппарат выбирается на основе анализа его основных характеристик.

Алгоритм выбора модели рентгеновского аппарата

При выборе рентгеновского аппарата для проверки качества изделий, материалов, сварных швов трубопроводов и металлических конструкций различного назначения необходимо внимательно изучить следующие рекомендации:

• проверить соответствие целями контроля направление излучения (направленное или панорамное) и его телесный угол. Оба показателя заметно влияют на схему просвечивания аппаратом изделия или заготовки;
• при выборе аппарата покупать следует прибор, у которого диапазон анодного напряжения перекрывает диапазон толщин контролируемых изделий, заготовок;
• при необходимости получения качественных изображений предпочтение следует отдавать аппаратам постоянного потенциала и полупериодным аппаратам;
• оценив производительность рентгеновского аппарата с использованием номограмм экспозиций приоритет будет таким: аппараты постоянного потенциала, полупериодные аппараты, импульсные аппараты;
• при необходимости получения изображений с высокой точностью¸ выбирать следует аппараты с малым фокусным пятном;
• проверить соответствие допустимой продолжительности непрерывной работы рентгеновского аппарата требуемой производительности контроля. Для поточного контроля импульсные аппараты непригодны;
• при выборе аппарата следует проверить диапазон его рабочих температур на предмет соответствия фактическим условиям работы. Большинство отечественных рентгеновских аппаратов изначально предназначены для работы при температуре наружного воздуха до -40°С;
• в случае, если основным фактором выбора рентгеновского аппарата являются его массогабаритные характеристики, придется не обращать внимания на производительность и качество снимков, а выбирать импульсные аппараты или аппараты постоянного потенциала малой мощности;
• при выборе модели аппарата следует обратить внимание на его энергопотребление. Для работы в цеховой лаборатории нужен аппарат с питанием от сети соответствующего напряжения, а в полевых условиях – от бензинового генератора;
• из аппаратов, подходящих для конкретных условий работы, нужно выбрать рентгеновский аппарат, подходящий по цене.

Следуя предложенному алгоритму можно самостоятельно подобрать модель рентгеновского аппарата, который позволит решить задачи по неразрушающему контролю изделий, заготовок, сварных швов металлоконструкций различного назначения для конкретных условий производства.

Предложение компании «Литас»

Компания «Литас» имеет возможность поставлять предприятиям и организациям, производящим неразрушающий контроль изделий, заготовок, материалов различными методами, аппараты собственного производства, а также дружественных производителей и дистрибьютеров, работающих с ООО «Литас» уже много лет.

Одним из наиболее востребованных позиций каталога компании является раздел портативных рентгеновских аппаратов для радиографических методов неразрушающего контроля с использованием ионизирующего излучения. Эти аппараты предназначены для исследовательских и цеховых лабораторий, и в первую очередь для работы в полевых условиях, в т.ч. для оценки качества сварных швов трубопроводов, предназначенных для транспортировки углеводородного сырья, а также стыков разнообразных металлических конструкций.

В специализированном разделе каталога компании «Литас» располагаются импульсные рентгеновские аппараты и аппараты с постоянным потенциалом. При выборе внимание следует уделять отечественным аппаратам, поскольку практически все импортное оборудование вошло в санкционный перечень и поставляется в Россию в лучшем случае в качестве «серого» импорта без гарантий изготовителя.

Импульсные рентгеновские аппараты способны просвечивать металл на глубину до 50 мм («Арина-9» и «Памир-300»), они обладают небольшим весом и высокой ремонтопригодностью, поэтому используются преимущественно в полевых условиях. Для питания простых в управлении импульсных аппаратов используется блок аккумуляторных батарей с напряжением 36 В, а ее небольшая мощность позволяет обходиться без охлаждения анода рентгеновской трубки. В то же время у аппаратов этого вида отсутствуют регулировки, и оно не может обеспечить высокое качество рентгеновских снимков.

В прайс-листе компании «Литас» три серии отечественных импульсных рентгеновских аппаратов:

• аппараты «Пион» моделей М и ММ, производства ООО «Благовест» (Уфа) совместно с НПП «Эридан-Сервис». Эти аппараты направленного действия комплектуются стеклянными маслонаполненными рентгеновскими трубками, а рабочее напряжение до 240 В позволяет просвечивать металл на глубину до 45 мм. Аппараты имеют вес до 10 кг и способны работать при температурах от -30°С до +40°С;

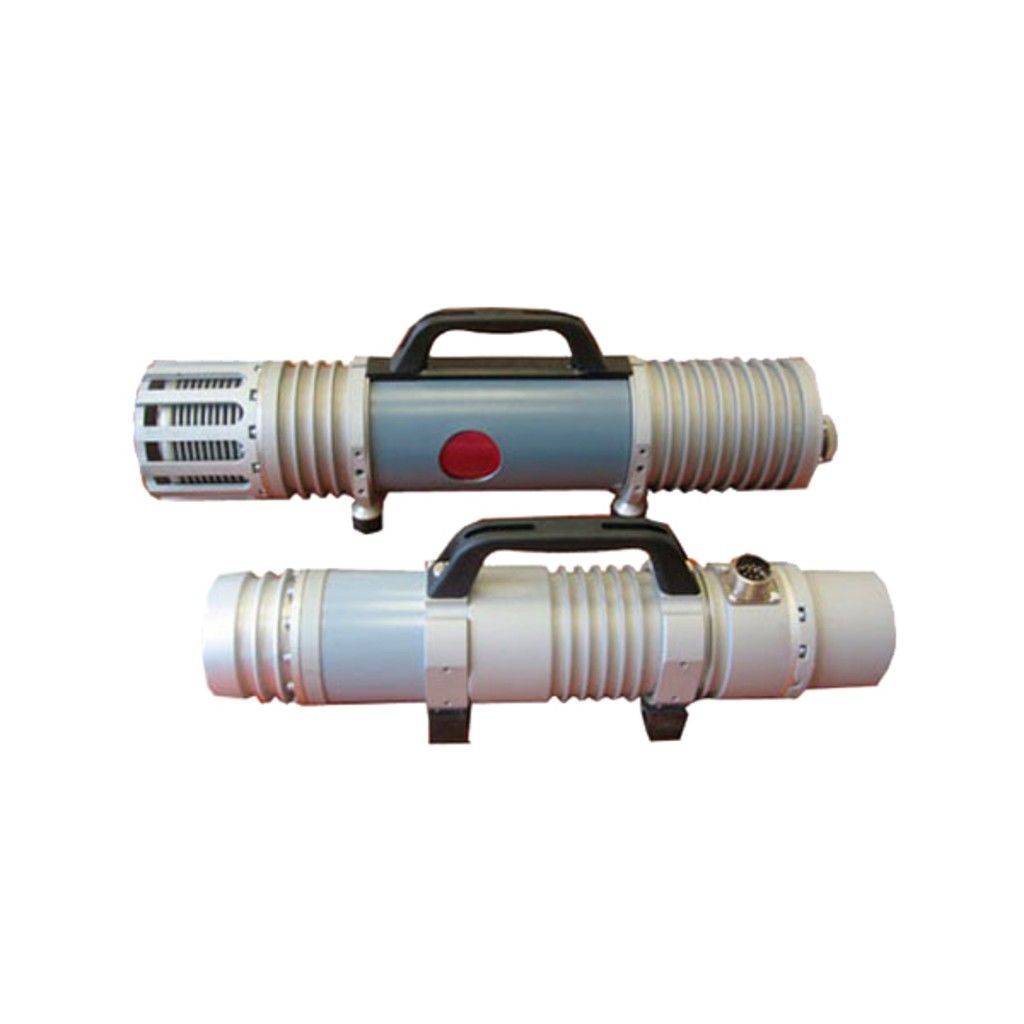

• аппараты «Арина» моделей 1, 3, 7, 9, выпускаемых ООО «Спектрофлэш» (Санкт-Петербург) направленного действия со стеклянными маслонаполненными рентгеновскими трубками. Рабочее напряжение от 180 до 300 кВ и размер фокусного пятна 2,5 – 3,0 мм позволяет обеспечить глубину просвечивания от 25 до 50 мм. Масса аппарата варьируется, в зависимости от модели от 5,5 до 8,9 кг, что позволяет работать с аппаратом одному оператору;
• аппараты «Памир» моделей 200, 250, 300, изготовленных ООО «Спектрофлэш» (Санкт-Петербург) панорамного действия со стеклянными маслонаполненными рентгеновскими трубками. Напряжение 250 – 300 кВ и диаметр фокусного пятна 2,5 и 3,0 мм дают возможность, используя ионизирующее излучение, просвечивать металл на глубину до 85 мм при непрерывной работе аппарата до 30 минут при температуре от -40°С до +50°С. Вес аппаратов от 5,1 до 7,8 кг.

Импульсные рентгеновские аппараты работают на строительных площадках, обеспечивая контроль качества монтажных сварных швов.

Рентгеновские аппараты постоянного потенциала с постоянным напряжением на аноде рентгеновской трубки и малым размером фокусного пятна позволяют получить высококачественные рентгеновские снимки, благодаря чему становится возможным использовать ионизирующее излучение для исследования ответственных конструкций, в т.ч. в нефтегазовой сфере, оборонной, атомной и аэрокосмической промышленности. Однако при этом ремонт аппаратов постоянного потенциала дольше и дороже импульсных.

ООО «Литас» предлагает четыре серии рентгенографических аппаратов постоянного потенциала российского производства:

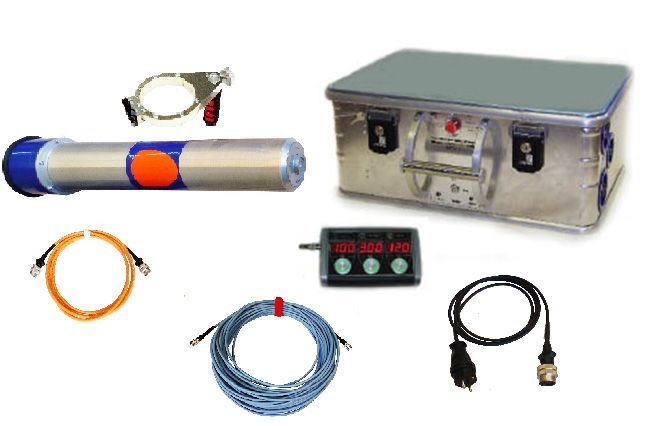

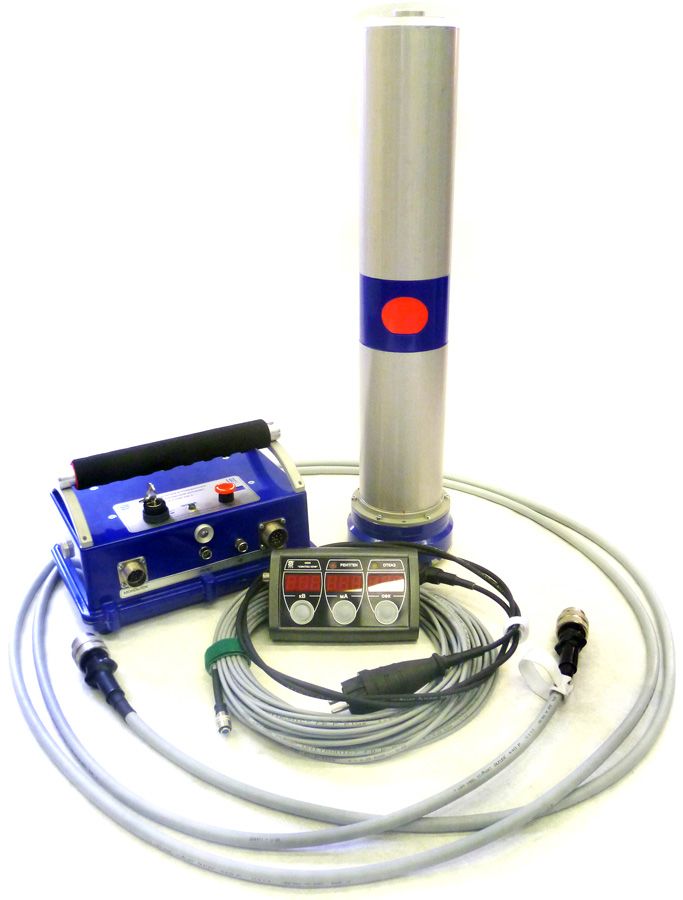

• маслонаполненные аппараты «Радон», выпускаемый компанией «Литас» моделей постоянного потенциала 250, 250П, 250НКТ, среди которых 250П – панорамного, а 250 и 250НКТ направленного действия, 250НКТ комплектуется металлокерамической газонаполненной, а 250 и 250П стеклянной трубкой с воздушным охлаждением анода. Все аппараты работают в интервале анодного напряжения от 50 до 250 кВ, и используя ионизирующее излучение просвечивают металл толщиной до 95 мм. Диаметр фокусного пятна модели 250 П равен 5 мм, а других – 2,5 мм. Масса аппаратов «Радон» до 28 кг, а работают они при температурах от -40°С до +75°С.

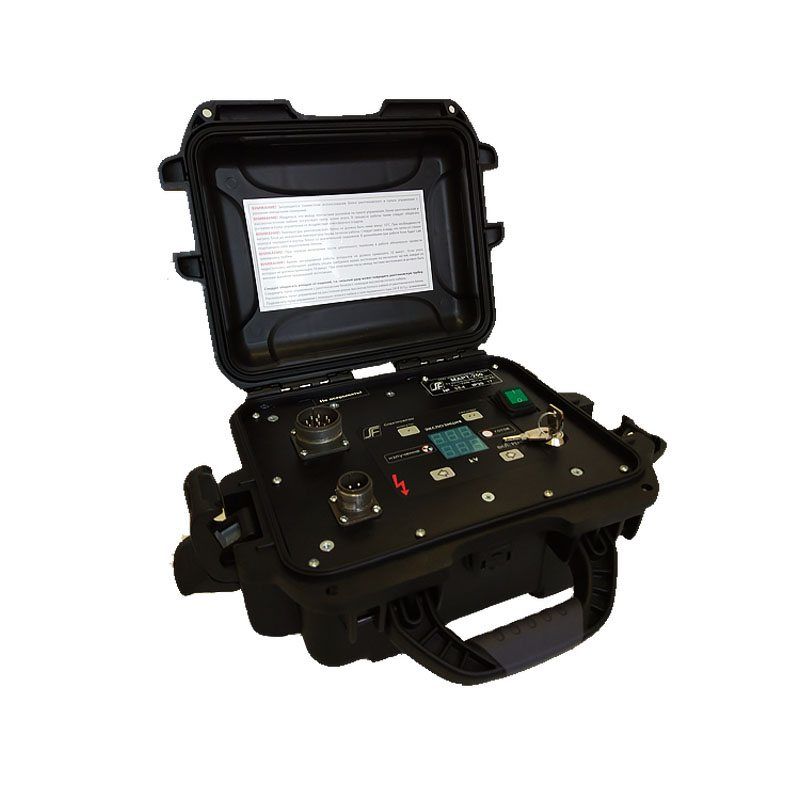

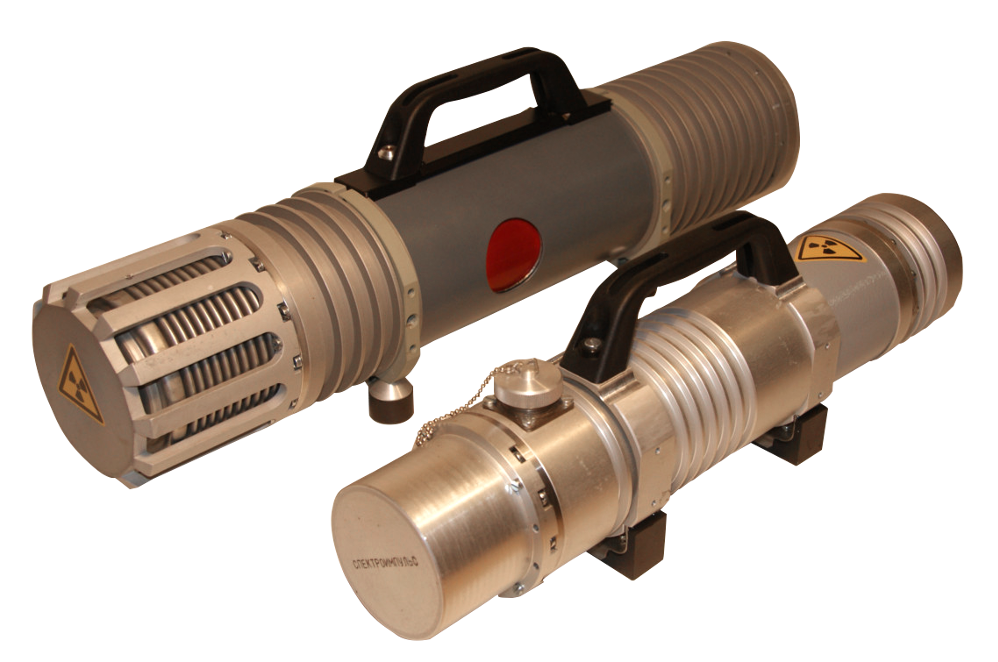

• маслонаполненные аппараты «Март» производства ООО «Спектрофлэш» (Санкт-Петербург) моделей постоянного потенциала 200 и 250, которые представляют собой переработку аппаратов «Арина» под постоянное напряжение. В результате аппараты направленного действия «Март» оборудованы стеклянными рентгеновскими трубками, не требующими охлаждения анода, а напряжение до 250 кВ и диаметр фокусного пятна 1,5 и 3,0 мм дает возможность, используя ионизирующее излучение, исследовать металл на глубину до 50 мм. Небольшой вес аппаратов – 6 и 9 кг, а также способность их работы в диапазоне температур от -20°С до +40°С указывает на ограниченную сферу использования;

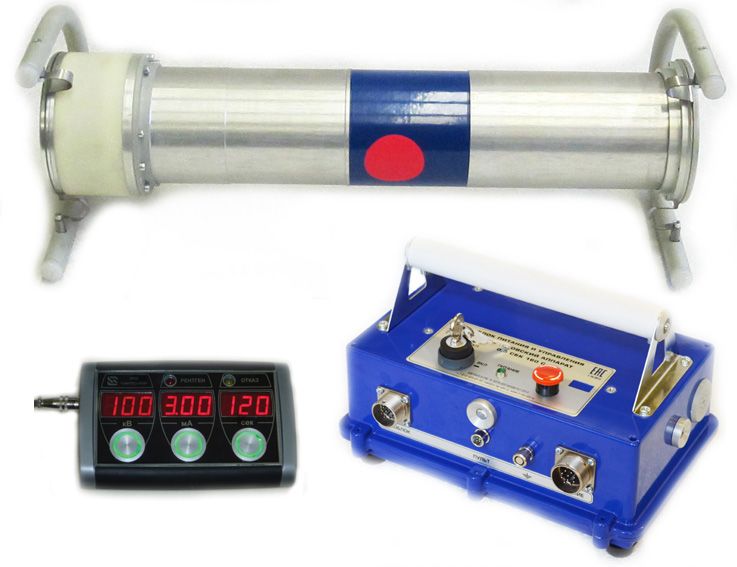

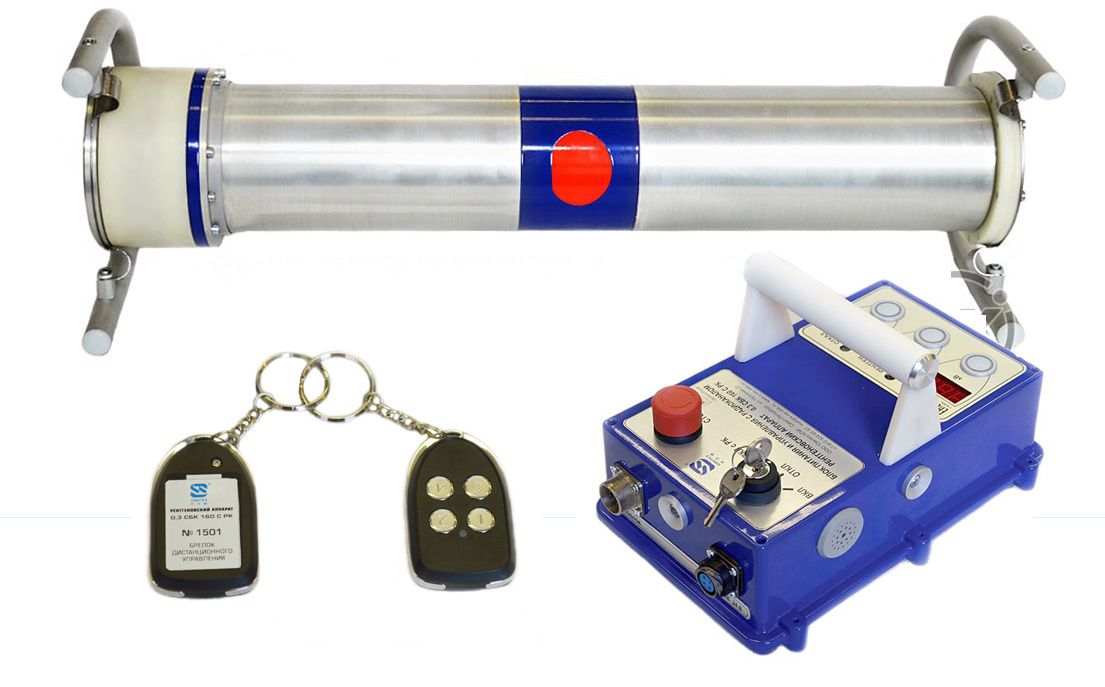

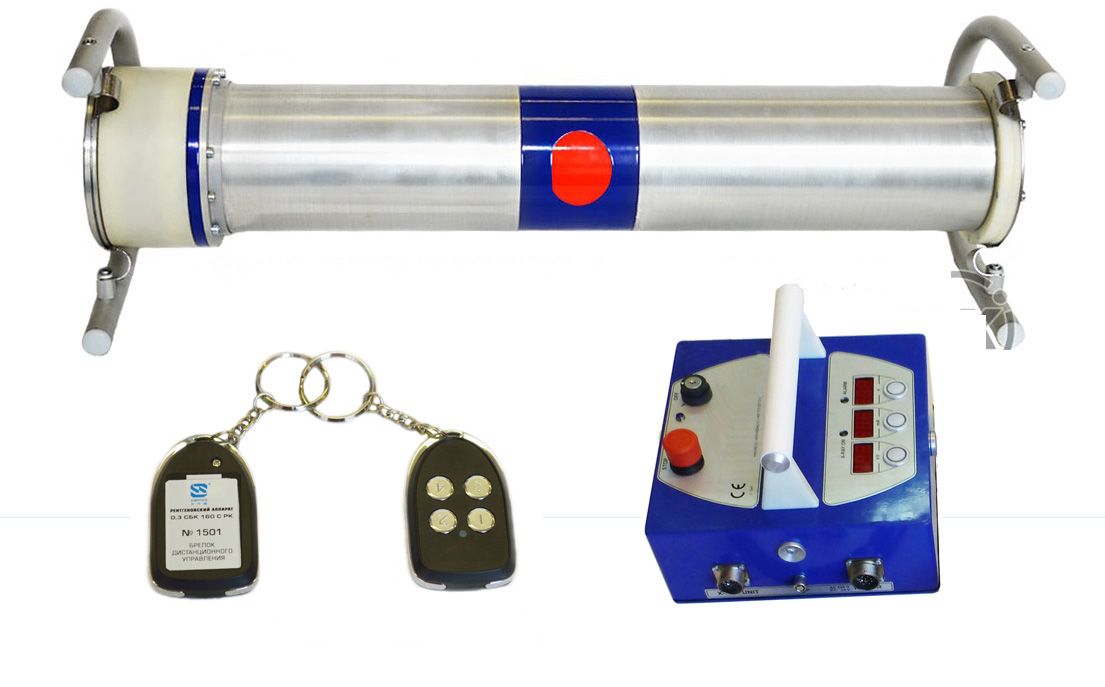

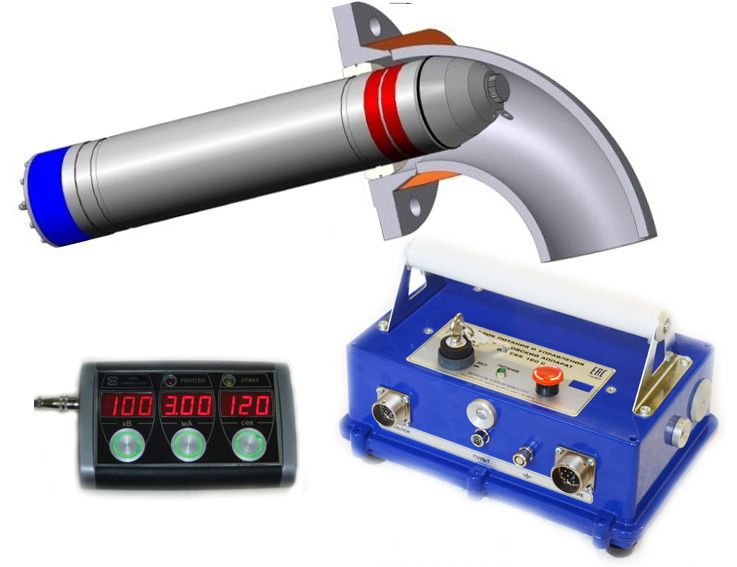

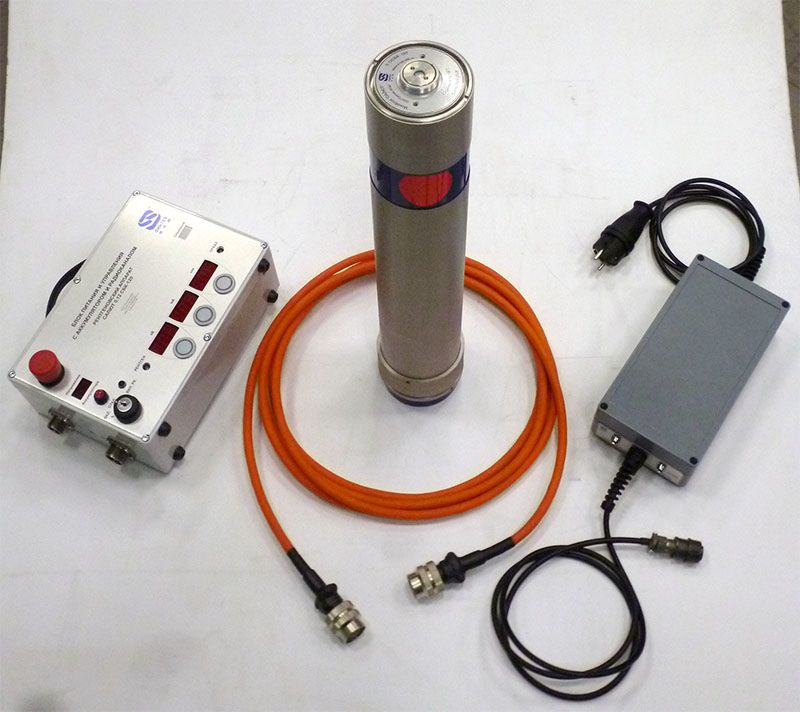

• маслонаполненные аппараты СБК производства ООО «Синтез НПФ» (Санкт-Петербург), 18 моделей постоянного потенциала, из которых 5 панорамного и 13 направленного действия, со стеклянными трубками и воздушным охлаждением их анодов, причем анодное напряжение аппаратов достигает 200 кВ. Размеры фокусного пятна составляют: 1 модель – 0,5 мм; 6 моделей – 0,8 мм, 2 модели 0,5×0,6 мм, 5 моделей 1,3×3,5 мм и 4 модели 2,0×2,2 мм. Глубина просвечивания составляет до 45 мм. Вес аппаратов не превышает 18,0 кг;

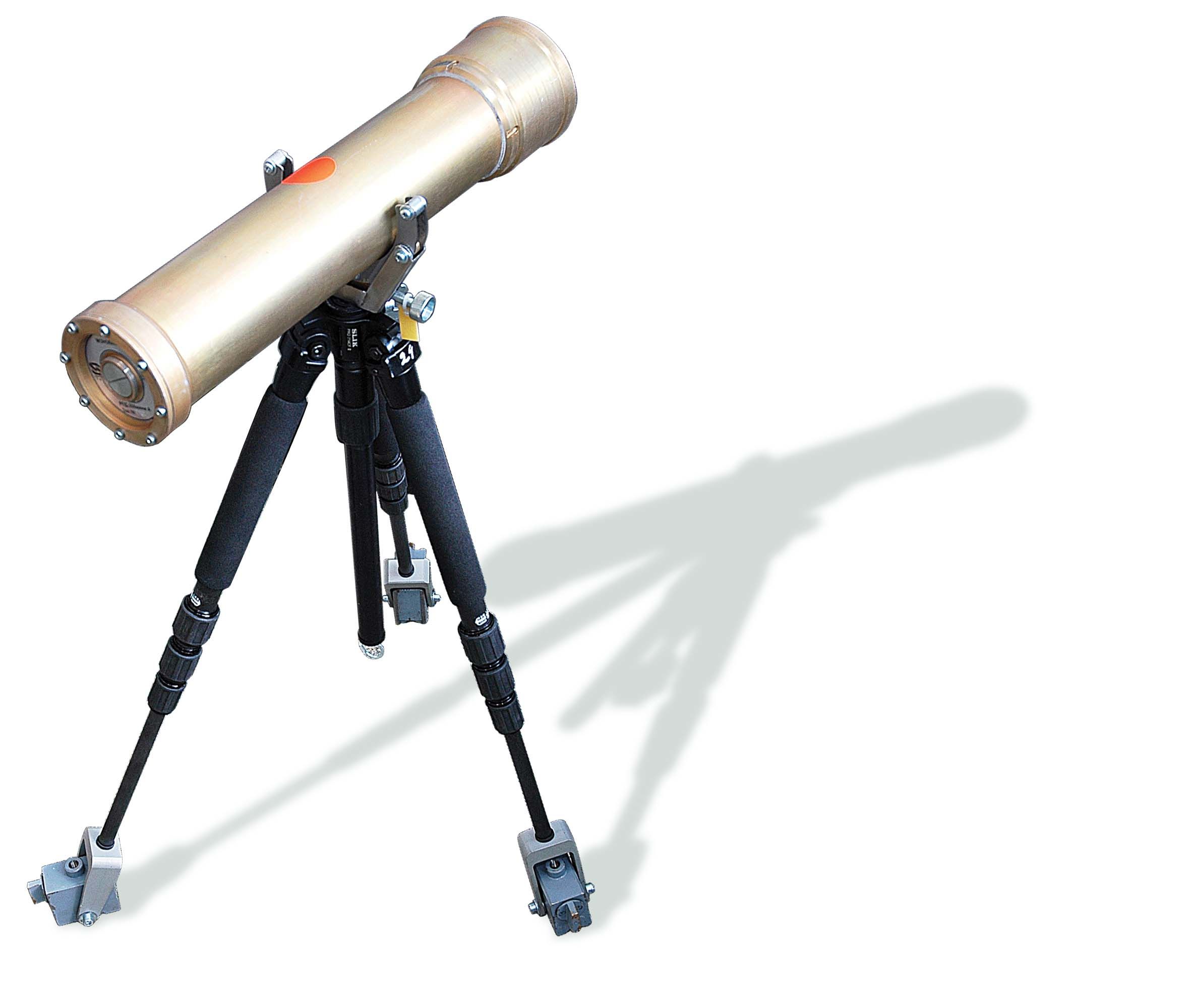

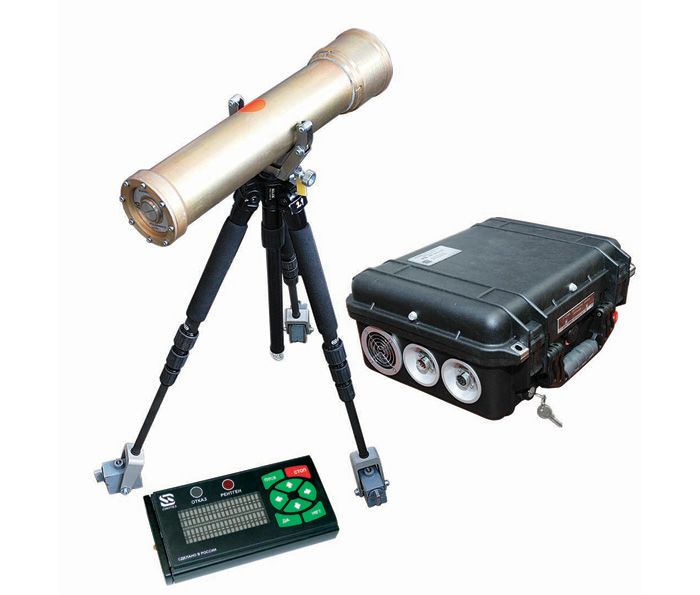

• маслонаполненные аппараты РПД, изготовленных ООО «Синтез НДТ» (Санкт-Петербург), 13 моделей постоянного потенциала из которых 4 панорамного и 9 направленного действия со стеклянными трубками, в четырех моделях охлаждение анода трубки не требуется, а в 9 моделях предусмотрено воздушное охлаждение. Анодное напряжение до 300 кВ и размеры фокусного пятна (2 модели – 0,8 мм, 4 модели – 2,0 мм, 3 модели – 3,0 мм и 4 модели – 5 мм) обеспечивают глубину просвечивания до 48 мм. Вес аппаратов в зависимости от модели колеблется от 10 до 36 кг, а работать они способны при температуре от -40°С до +40°С.

Аппараты постоянного потенциала сложнее и дороже импульсных позволяют получить качественные рентгеновские снимки, дающие возможность определить размеры и локацию дефектов.
