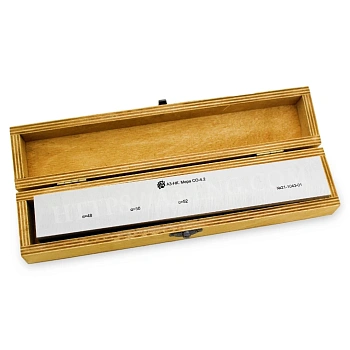

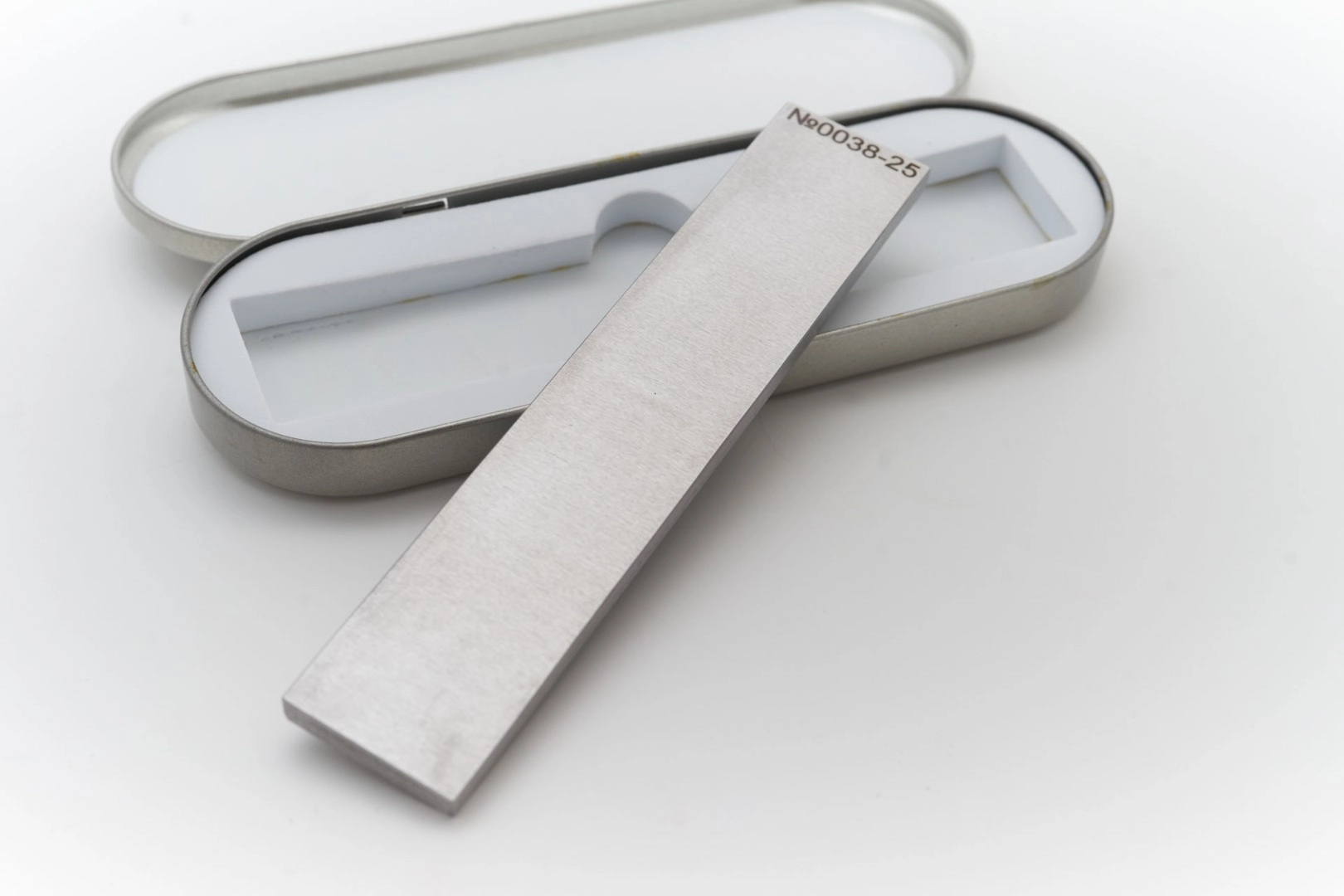

Контрольный образец для магнитного контроля – это пластина с искусственным дефектом известного размера. По нему проверяют магнитную суспензию, дефектоскоп и технологию контроля перед началом работ. В разделе «Литас» представлены образцы для магнитопорошковой и капиллярной дефектоскопии.

Для чего нужен образец в магнитопорошковом контроле

Результат МПД зависит от многих факторов. Магнитные частицы теряют свойства при хранении. Концентрация суспензии меняется в процессе работы. Режим намагничивания может не подходить для детали. Образец с дефектом показывает, работает ли вся система в целом.

С его помощью решают три задачи:

  1. Определение качества магнитной суспензии или порошка.

  2. Проверка работоспособности дефектоскопов и намагничивающих устройств.

  3. Подтверждение режимов намагничивания и технологии контроля.

Чёткий индикаторный рисунок над трещиной подтверждает готовность к работе. Периодичность проверки задаёт технологическая карта предприятия.

Уровни чувствительности контроля

Образец подбирают под уровень чувствительности, заданный в технологической карте. Для двух методов действуют разные шкалы.

Метод

Обозначение

Минимальная ширина раскрытия дефекта

Магнитопорошковый

уровень А

2 мкм

Магнитопорошковый

уровень Б

10 мкм

Магнитопорошковый

уровень В

25 мкм

Капиллярный

класс I

менее 1 мкм

Капиллярный

класс II

от 1 до 10 мкм

Капиллярный

класс III

от 10 до 100 мкм


Магнитопорошковый метод регламентирует ГОСТ Р 56512-2015. Классы капиллярного метода определяет ГОСТ 18442-80. Чем выше требуемая чувствительность, тем тоньше трещина на образце.

Важно! Образец не заменяет измерение напряжённости магнитного поля на детали. Он подтверждает качество материалов и исправность оборудования. Режим намагничивания конкретного объекта проверяют отдельно.

Как пользоваться контрольным образцом

Порядок проверки повторяет рабочую технологию контроля. Сначала поверхность образца очищают. Затем его намагничивают в том же режиме, что и деталь. На поверхность наносят магнитную суспензию. Осмотр ведут при рабочем освещении или в ультрафиолетовом свете.

Трещина должна выявляться по всей длине. Слабая или прерывистая индикация указывает на проблему. Причиной бывает истощённая суспензия, слабое поле или плохое освещение. После проверки образец размагничивают, очищают и сушат.

Как выбрать образец

Выбор определяют два условия. Метод контроля задаёт тип образца: магнитопорошковый или капиллярный. Нормативный документ на объект устанавливает уровень или класс чувствительности. Лаборатории, которая ведёт оба вида контроля, нужны оба образца.

Заказ в «Литас»

Компания «Литас» поставляет материалы для МПД: суспензии, порошки, фоновые краски и очистители. Контрольные образцы можно заказать вместе с ними. Уровень чувствительности и условия поставки указаны в карточке товара. Заявку оставляют на сайте или по телефону. Доставка работает по всей России.
