Негатоскопы

Для отображения визуальной информации, полученной в ходе неразрушающего контроля материалов, конструкций, узлов и деталей, методами рентгеноскопии используются специальные приборы - негатоскопы Эти же приборы служат для детального анализа медицинских рентгеновских снимков и результатов магнитно-резонансной томографии.

Конструкция негатоскопа

Негатоскоп представляет собой прямоугольный металлический или пластмассовый корпус, верхняя плоскость которого выполнена из матового стекла и является экраном. В корпус встроена флюоресцентная, люминесцентная или светодиодная лампа, мощность и цветовая температура которой определяется в соответствии с требуемой для нормального обзора величиной светового потока. На цветовую температуру влияет также состав стекла экрана. Управление яркостью свечения экрана производится педалью или переключателем. Конструкция негатоскопа позволяет варьировать яркость экрана на разных его участках, благодаря чему появляется возможность более тщательного изучения и подробного анализа конкретных зон снимков. Конструкция негатоскопа предусматривает возможность работы как с мокрыми, так и с сухими снимками.

Виды негатоскопов

Классификация промышленных негатоскопов производится по различным показателям, в частности:

• по количеству экранов: выпускаются негатоскопы, оборудованные двумя - основным и дополнительным экранами. Дополнительные экраны меньше размерами и используются для просмотра определенных мест на снимках. Они могут работать одновременно с основными или включаться самостоятельно;
• по виду питания: производятся сетевые и аккумуляторные негатоскопы. Сетевые предназначены для работы в условиях заводских и исследовательских лабораторий, а аккумуляторные работают в полевых условиях.

Для анализа рентгеновских снимков неразрушающего контроля материалов, изделий, деталей и узлов в каждом конкретном случае может быть выбран свой негатосокоп, позволяющий с максимальной степенью детализации изучить рентгеновские снимки объекта контроля.

Негатоскопы от компании «Литас»

Негатоскоп – несложный, на первый взгляд прибор, однако при его выборе желательна консультация специалиста, который сможет порекомендовать модель, наиболее соответствующую назначению прибора для решения конкретных задач. Наиболее квалифицированную консультацию можно получить у изготовителя оборудования. Компания «Литас» из Казани, созданная в 1991 году из специалистов ООО «Тасма» (предприятие по разработке и производству рентгеновских пленок) сконструировало и выпускает модельный ряд промышленных стационарных негатоскопов «АРГО», питающихся от сети 220В и обладающих:

• низким уровнем шума, обеспеченному правильной организацией воздушных потоков и отсутствию завихрений;
• экраном высокой яркости, достигнутой за счет использования светодиодных светильников нового поколения;
• возможностью непрерывной работы на максимальной яркости при температуре до 40⁰С, благодаря эффективной системе отвода тепла;
• степенью пылевлагозащиты IP20 с отсутствием защиты от влаги и защищенностью от попадания внутрь корпуса твердых частиц;
• возможностью подключения через USB-порт денситометра, и встроенным в прибор в модели НС85×400-5004СД;
• потреблением электроэнергии 300 Вт, а модели НС100×400 – 750 Вт;
• весом 6,3 кг, а модели НС 100×400 – 11,0 кг;

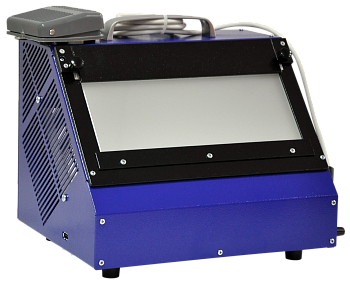

• пазами для фиксации рулонной пленки в модели НС100×240;
• возможностью использовать маски для просмотра снимков нестандартных форматов (негатосокпы НС 85×400 и 85×400 – 5004), а прибор марки НС100×240 сразу обладает возможностью плавной регулировки ширины экрана от 70 до 100 мм;

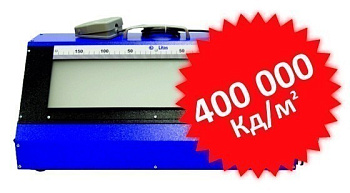

• максимальной яркостью освещенного поля экрана 400000 Кд/м² при размерах экрана 100х400 мм – негатосокоп НС100×400; соответственно 250000 Кд/м² и размер экрана 100х240 мм у прибора марки НС100×240 и 150000 Кд/м² и 80х400 мм моделей НС 85х400 и 85х400-5004.

Специалисты ООО «Литас» лучше чем кто-либо знает все нюансы работы с негатосокопами модельного ряда АРГО и смогут дать профессиональную консультацию по выбору подходящих к конкретным условиям модели негатоскопа.
