Тепловизоры Flir

Тепловизор – прибор, в конструкции которого предусмотрен электронный блок, преобразующий инфракрасное (тепловое) излучение исследуемой поверхности в видимое. При этом определенная интенсивность излучения объекта характеризуется конкретным оттенком. Вследствие этого на мониторе тепловизора возникает разноцветная картина, демонстрирующая исследуемую поверхность в виде участков, нагретых до различной температуры.

Тепловизоры различных видов находят широкое применение в различных сферах человеческой деятельности: они используются для поиска людей в завалах и лавинах, обследованиях для выявления мест теплопотерь в зданиях и сооружениях, в медицине и для решения других прикладных и научно-исследовательских задач.

Самым крупным в мире разработчиком и производителем тепловизоров для исследовательских и прикладных работ является основанная в Уипсонвилле, в 1978 году в штате Орегон американская компания FLIR Systems и приобретенная в начале 2021 года промышленным концерном Teledyne Technologies США). В России приборы с брендом FLIR представляет компания Литас из Казани- ведущее отечественное предприятие производству и продаже приборов неразрушающего контроля.

Модельный ряд тепловизоров FLIR от компании Литас

Компания Литас предлагает отечественным производственным предприятиям и научно-исследовательским организациям по рыночной цене ручные профессиональные тепловизоры с брендом FLIR:

• оснащенные жидкокристаллическим сенсорным монитором с разрешающей способностью 640×480 пикселей, с функцией автоповорота изображения, диагональю 4 дюйма;
• с питанием от литий-ионного аккумулятора;
• с диапазоном температур хранения от -40°С до +70°С;
• с диапазоном рабочих температур от -15°С до +50°С.

Тепловизоры FLIR унифицированы внутри одной серии, поэтому приборы серии Т –Т530, Т540, Т560, Т580 имеют размеры 150 × 201,3 × 84,1 мм, а серии Е – Е54, Е76, Е86, Е96 - 278 x 116 x 113 мм. В тоже время, тепловизор FLIR A500-EST имеет габариты 123×77×77 мм, а FLIR T1020 HD - 167×204×188 мм. Вес данных приборов находится в диапазоне от 0,9 до 1,4 кг.

Функциональные возможности, область применения тепловизоров и их цена, зависят в первую очередь от разрешающей способности изображения (его четкости и наглядности), а соответственно и цены всего прибора. Модельный ряд тепловизоров FLIR, предлагаемых ООО Литас включает приборы с разрешающей способностью:

1. матрица 320×240 пикселей:

• тепловизионная камера FLIR T530;
• усовершенствованная тепловизионная камера FLIR E76;
• усовершенствованная тепловизионная камера FLIR E54;

2. матрица 464×348 пикселей:

• тепловизионная камера FLIR A500-EST;
• усовершенствованная тепловизионная камера FLIR E86;
• тепловизионная камера FLIR T540;
• тепловизионная камера FLIR T840;

3. матрица 640×480 пикселей:

• тепловизионная камера FLIR T560-EST;
• тепловизионная камера FLIR T860;
• усовершенствованная тепловизионная камера FLIR E96;

4. матрица 1024×768 пикселей: тепловизионная камера FLIR T1020 HD.

Тепловизоры могут комплектоваться интеллектуальными сменными объективами AutoCal:

• телеобъективом 14°, с полем зрения 14°×10°, минимальным фокусом 1,0 м, пространственным разрешением 0,75 мрад/пиксель и светосилой f/1,5. Используются преимущественно при визуальной диагностике в ходе обследования многоэтажных зданий, дымовых труб, мачтовых сооружений и других объектов;
• стандартным объективом 24°, с полем зрения 24°×18°, минимальным фокусом 0,15 м, пространственным разрешением 1,5 мрад/пиксель и светосилой f/1,3;
• широкоугольным объективом 42°, с полем зрения 42°×32°, минимальным фокусом 1,0 м, пространственным разрешением 2,41 мрад/пиксель и светосилой f/1,1. Используются в стесненных условиях для визуального охвата за одну съемку максимально возможной ширины объекта.

От данных объективов, входящих в комплект поставки тепловизора, зависят, в т.ч. цена и возможности прибора.

Новые модели тепловизоров серии Е

Для обследований в ходе инспекционных, исследовательских, строительных служб важное значение имеет применение усовершенствованных портативных тепловизоров FLIR Е54, FLIR Е76, FLIR Е86, FLIR Е96, дающих возможность за счет улучшенного теплового разрешения и возможностей маршрутизации прибора повысить эффективность решений, принимаемых по результатам термографических съемок объектов контроля.

Улучшенное тепловое решение позволяет получить изображения объекта, отличающиеся высокой яркостью и четкостью изображения, а возможности маршрутизации упростят применение приборов при обследованиях в полевых условиях. Важно, что усовершенствованные камеры позволяют обнаружить проблемы с энергоэффективностью до наступления критического момента, после которого появится необходимость в дорогостоящем ремонте.

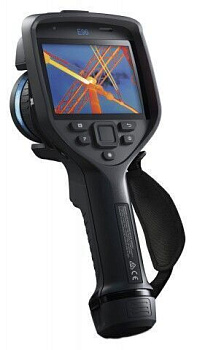

Тепловизоры FLIR Е96, обладая разрешающей способностью 640×480 пикселей и возможностью 8-кратного увеличения снимков может по праву считаться самым совершенным прибором серии Е, что повышает его цену. Данный прибор, в ходе обследований дает возможность получить точные измерения на большом расстоянии от объекта, что позволяет диагностировать неисправности на электрических сетях или обнаруживать дефекты в конструкциях при температуре до 1500°С, например, в сталелитейных печах.

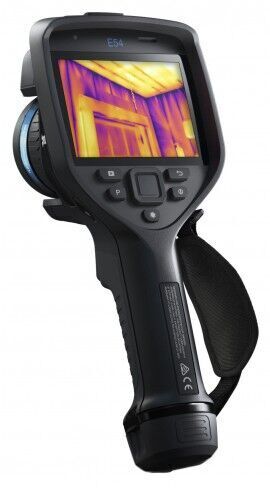

В тепловизорах FLIR Е54, FLIR Е76, FLIR Е86, FLIR Е96 предусмотрено применение технологии увеличения четкости UltraMax® и повышения контрастности для получения в ходе обследований изображений объекта с высокой степенью детализации. Сменные объективы AutoCalтм обеспечивают покрытие ближних и отдаленных целей, а встроенный в прибор лазерный дальномер дает четкую фокусировку для измерений температуры.

К важным улучшениям функций и дизайна усовершенствованных тепловизионных камер FLIR Е54, FLIR Е76, FLIR Е86, FLIR Е96 относятся:

• интеллектуальные сменные объективы: 14°, 24° и 42°, которые в отличие от предыдущих моделей калибруются автоматически, а не вручную, что заметно сокращает время на подготовку съемки;
• маршрутизация бортового осмотра объекта: используя стандартную функцию для усовершенствованных тепловизионных камер FLIR Inspection Route можно выполнять проверки по заранее намеченным точкам маршрута, обеспечивая сбор данных в структурированном виде;
• функция измерения дальности лазером: тепловизионная камера FLIR Е54 оснащена лазерной указкой, а другие приборы – лазерным дальномером. Точность измерения расстояния дает возможность не только улучшает реакцию автофокуса, но и позволяет получить дополнительные данные;
• измерение площади на мониторе: при тепловизионной съемке объекта лазерный дальномер можно использовать для определения площади проверяемого участка. Эти данные сохраняются и помогают в составлении отчетов;
• функция установки уровня (интервала) одним касанием: возможность установки уровня (интервала) одним касанием сенсорного монитора позволяет выполнить настройку прибора в соответствии с тепловым контрастом в этом месте и ускорить операцию в отличие от ручной настройки, предусмотренной на предыдущих моделях.

Эти улучшения делают модели серии Е привлекательными для профессионалов в области контроля и исследований.

Важным показателем тепловизионной камеры является диапазон температур, измеряемых при обследованиях:

• все четыре камеры работают в диапазоне от -20°С до +120°С и от 0°С до +650°С;
• камера FLIR Е 76 дополнительно работает в диапазоне от +300°С до +1000°С;
• камера FLIR Е 86 и FLIR Е 96 дополнительно работает в диапазоне от +300°С до +1500°С.

Точность измерений прибора определяется величиной ±2° и ±2%.

Полученная в результате тепловизионной съемки информация сохраняется в стандартном формате JPEG на съемной SD-карте емкостью 8 Гб. Дистанционное управление приборами FLIR выполняется через Wi-Fi или через USB-кабель.

Усовершенствованные тепловизоры FLIR имеют цифровые фотокамеры с разрешением 5 МП и светодиодной подсветкой и полем зрения 53°×41°. Это повышает цену, но в результате визуализируется объект съемки, фиксируется его расположение. Цифровые камеры позволяют получить картинку в картинке – наложение инфракрасного изображения на визуальное, что на порядок повышает наглядность термографических исследований.

Для упрощения расшифровки результатов термографической съемки при составлении отчетов по результатам обследований, в тепловизионных камерах предусматривается возможность аннотаций:

• голосовых – продолжительностью 60 секунд через встроенный микрофон и динамик для видеоматериалов и фотосъемок;
• текстовых – текст из предварительно определенного списка или программной клавиатуры на сенсорном мониторе;
• визуальной аннотации изображения, в т.ч. при комментариях к картинки в картинке;
• эскизы на инфракрасных изображениях;
• информация о лазерном дальномере и об измерении площадей – на приборах FLIR Е76, FLIR Е86, FLIR Е96.

Питание усовершенствованных тепловизионных камер предусмотрено от литий-ионных аккумуляторов напряжением 3,6 В. Продолжительность работы на одной зарядке более 2,5 часов при стандартной влажности и температуре 25°С. Зарядка аккумулятора в течение 2,5 часов от адаптера переменного тока или 12 В от сети автомобиля.

Использование тепловизионных камер позволяет получить данные, способные повысить энергоэффективность зданий, сооружений, устройств, механизмов и технологий. Медицинские тепловизоры обнаруживают повышение температуры человека без контакта с заболевшим. Важные функции исполняют данные приборы при ликвидации последствий природных и техногенных катастроф. Большое внимание тепловизорам уделяется в вопросах охраны границ, поиске целей и других военных нужд.
