Трассоискатели, кабелеискатели

Компания «Литас» из Казани уже более 20 лет занимает одну из лидирующих позиций в рыночном сегменте отечественного рынка оборудования для неразрушающего контроля материалов и изделий. Одним из видов продукции, предлагаемой компанией «Литас» коммунальным службам, строительным компаниям, службам, занятым эксплуатацией инженерных коммуникаций, являются трассоискатели и кабелеискатели различных моделей и возможностей.

Для чего нужны трассоискатели и кабелеискатели

При откопке на проектную глубину залегания котлованов под фундаменты и свайные основания, траншей для прокладки инженерных сетей, важным фактором нормального выполнения работ становится определение фактического расположения на глубине действующих кабельных и трубопроводных коммуникаций. Ошибка в трассировке эксплуатируемых сетей может в ходе выполнения земляных работ привести к коммунальной аварии, за которой последуют перебои в обеспечении жилого фонда и социально значимых объектов водой, газом, теплом, электроэнергией и штрафные санкции виновнику порыва.

Сдача в эксплуатацию любой инженерной подземной коммуникации возможна при условии составления исполнительной схемы, служащей основанием для нанесения проложенной трассы на топографический план населенного пункта. Однако при вынесении в натуру координат характерных точек сети ошибка в измерениях 1 мм на плане даст отклонение в 0,5 м в реальной обстановке. И если правильность решения задачи трассировки сетей водопровода и канализации с достаточной степенью точности можно проверить по расположению колодцев, то привязка электрического кабеля на плане может оказаться недостаточно точной. Определить фактические привязки и глубину залегания коммуникаций помогут предназначенные для этого приборы – трассоискатели и кабелеискатели.

Условия работы трассоискателей и кабелеискателей

При определении фактического расположения подземных инженерных коммуникаций в плане и по глубине залегания, приборы - трассоискатели и кабелеискатели реализуется принцип электромагнитной индукции: по кабелю или трубопроводу пускается электрический ток, создающий электромагнитное поле, регистрируемое приборами. Однако на точность поиска влияют наводки, создаваемые другими источниками полей - кабелями, расположенными недалеко, воздушными линиями электропередач и т.д. В условиях активного поиска коммуникаций, для устранения влияния посторонних наводок, система состоит из двух устройств:

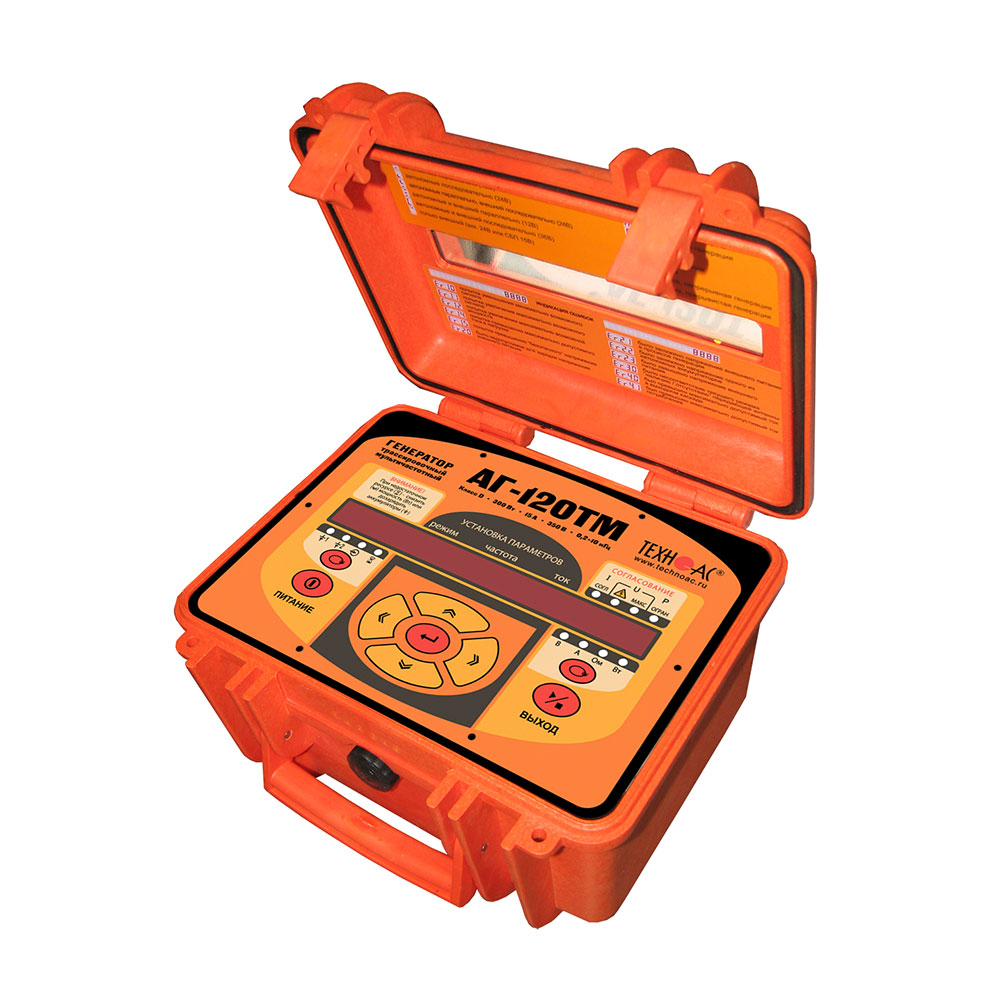

• генератора сигналов;
• самого прибора для поиска кабеля или трубопровода.

Генератор подает на стальную трубу или кабель переменный ток с частотой, отличной от частоты, создаваемой другими источниками, а прибор находит магнитное поле, образованное воздействием этого тока. Некоторые модели генераторов периодически меняют частоту, что облегчает задачу идентификации конкретного сигнала.

Ток к проводнику подключают либо напрямую, что позволяет добиться высокой четкости сигнала за счет минимизации потерь и искажений, либо беспроводными методами создания наводки. В последнем случае ток с генератора на кабель передается с индуктивной антенны, располагаемой на поверхности, непосредственно над трубой или кабелем. Однако в этих условиях сигнал попадает не только на тестируемый проводник, но и на все другие, расположенные рядом, а это не позволяет получить решить задачу получения достоверной информации.

Трассоискатели и кабелеискатели можно с определенными условиями использовать для пассивного поиска – работе без использования генератора, но для этого в зоне поиска не должно быть посторонних наводок. Однако при ее высокой насыщенности существующими сетями они создают помехи, снижающие вероятность нахождения тестируемой линии. В оптоволоконных кабелях и пластиковых трубах изготовителями закладываются специальные маркеры, на которые реагируют современные приборы.

Модельный ряд трассоискателей и кабелеискателей

Отечественный рынок предлагает энергетикам, предприятиям ЖКХ, строительным компаниям, широкий выбор приборов - кабелетрассоискателей, сочетающих свойства кабелеискателей и трассоискателей, позволяющих определить плановые привязки и глубину залегания заглубленных в грунт коммуникаций, обнаружить повреждения кабельных линий, обеспечить выполнение с высокой степенью достоверности обследования подземного хозяйства участка застройки, сводя к минимуму риск порыва инженерных сетей в ходе производства земляных работ. Эти устройства работают на:

• трубопроводах из токопроводящих материалов;
• силовых и сигнальных кабельных линиях;
• линиях из оптоволокна.

Устройства для работ по обнаружению инженерных коммуникаций изготавливаются нескольких модификаций, отличающимися друг от друга возможностями и отдельными техническими характеристиками. В частности, выпускаются кабелетрассоискатели:

• в стандартной комплектации;
• в морозостойком исполнении с температурой измерений до -30°С;
• с функцией сохранения координат GPS/ГЛОНАСС;
• с возможностью контроля качества изоляции кабельных сетей;
• с возможностью контроля качества изоляции кабельных сетей в морозостойком исполнении с температурой измерений до -30°С;
• с возможностью контроля качества изоляции кабельных сетей и с функцией сохранения координат GPS/ГЛОНАСС.

Выпускаются и узкоспециализированные модели - кабелеискатели, предназначенные для решения задач по обнаружению:

• эксплуатируемых подземных кабелей, находящихся под напряжением;
• подземных коммуникаций, проходящих на глубине до 6,0 м;
• мест пересечения кабеля с другими коммуникациями.

Использование кабелетрассоискателей, предложенных компанией «Литас» позволит выполнять земляные работы в насыщенных коммуникациями земельных участках без риска повреждения инженерных сетей.
