Ультразвуковые толщиномеры

Для неразрушающего контроля толщины металлических и неметаллических изделий при их изготовлении и на стадии эксплуатации, а также для определения толщины антикоррозийного, огнезащитного или декоративного покрытия готовой продукции при возможности доступа к объекту проверки только с одной стороны, используются ультразвуковые толщиномеры отечественного производства (санкционная политика препятствует выходу на российский рынок оборудования для проверок неразрушающими методами, изготовленного западными производителями).

Принцип работы ультразвуковых толщиномеров

Принцип действия ультразвуковых толщиномеров основан на определении длительности прохода колебаний через объект проверки, от одной поверхности до другой и обратно. Полученный результат пересчитывается в толщину покрытия или изделия. Толщиномер состоит из электронного блока, к которому кабелями присоединяются сменные преобразователи.

Возможности устройств этого вида широки: они применяются в строительстве и в промышленности, в цехе, в лаборатории и в полевых условиях. Их используют при проверке толщины стенок труб, профилей металлопроката, резины и пластиков, других объектов, а также при замерах защитных и декоративных покрытий.

Ультразвуковые толщиномеры имеют ряд положительных свойств, к которым можно отнести:

• универсальность – один прибор имеет возможность замерять толщины изделий из металлов и пластмасс;
• эффективность – возможность интегрировать прибор с ПК;
• широкий диапазон измеряемых толщин;
• высокая скорость проведения замеров;
• малая погрешность результатов измерений;
• небольшие габариты и вес;
• доступная цена.

Такие свойства делают ультразвуковые толщиномеры востребованным средством для использования неразрушающих методов.

Модели ультразвуковых толщиномеров и их производители

Одним из наиболее известных отечественных производителей толщиномеров для неразрушающего контроля является научно-производственный центр «КРОПУС» (Комплексная Разработка Оборудования Промышленных Ультразвуковых Систем). Предприятие, созданное в 1941 году, сейчас выпускает широкий спектр измерительного и диагностического оборудования. Главный офис холдинга располагается в Ногинске Московской области.

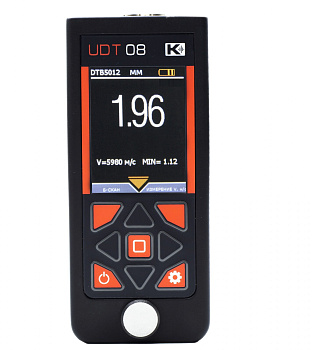

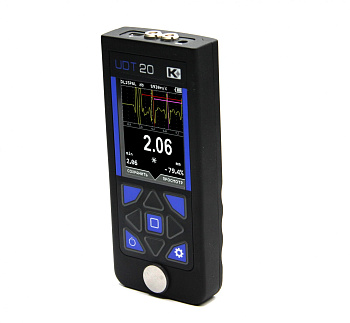

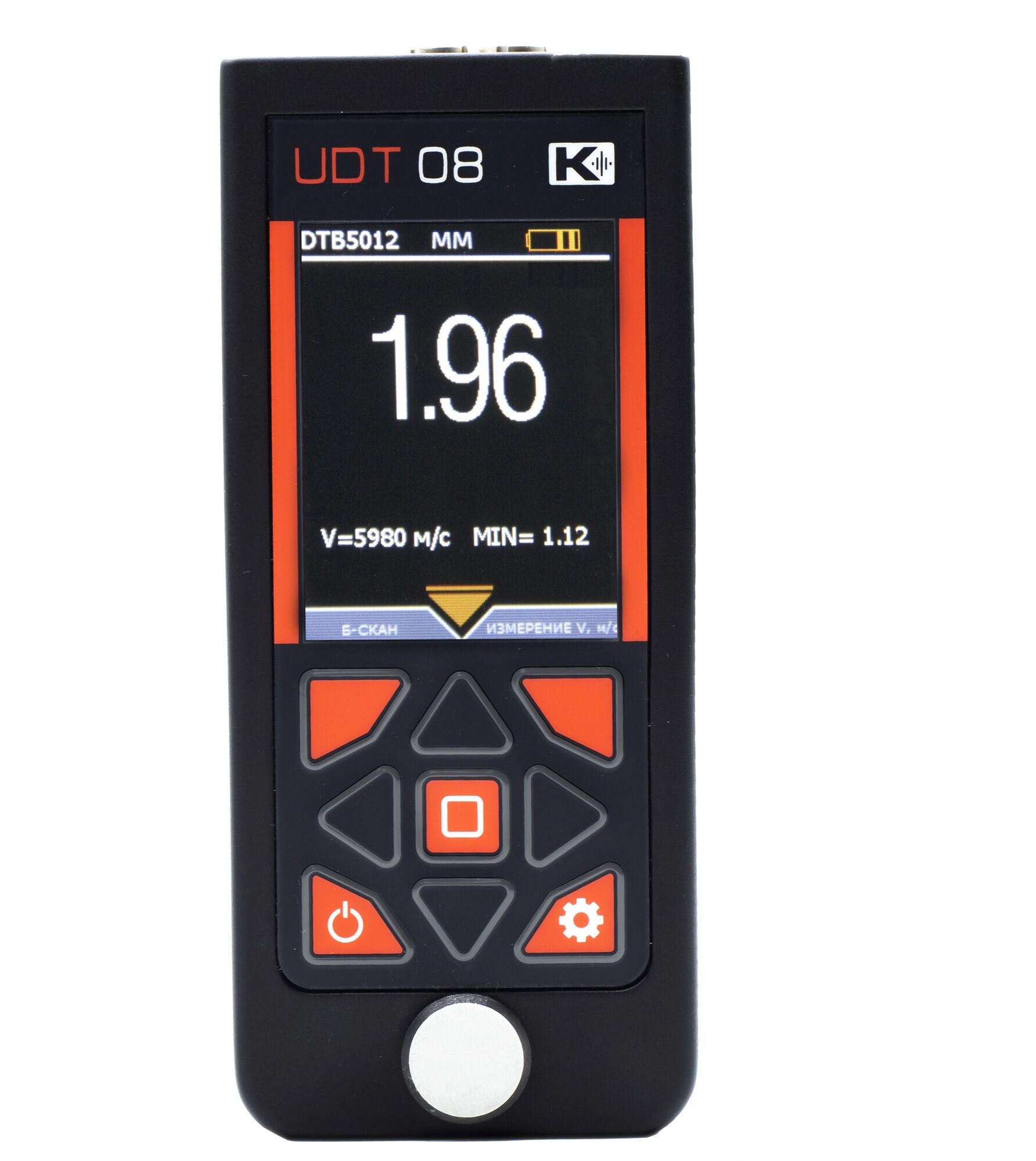

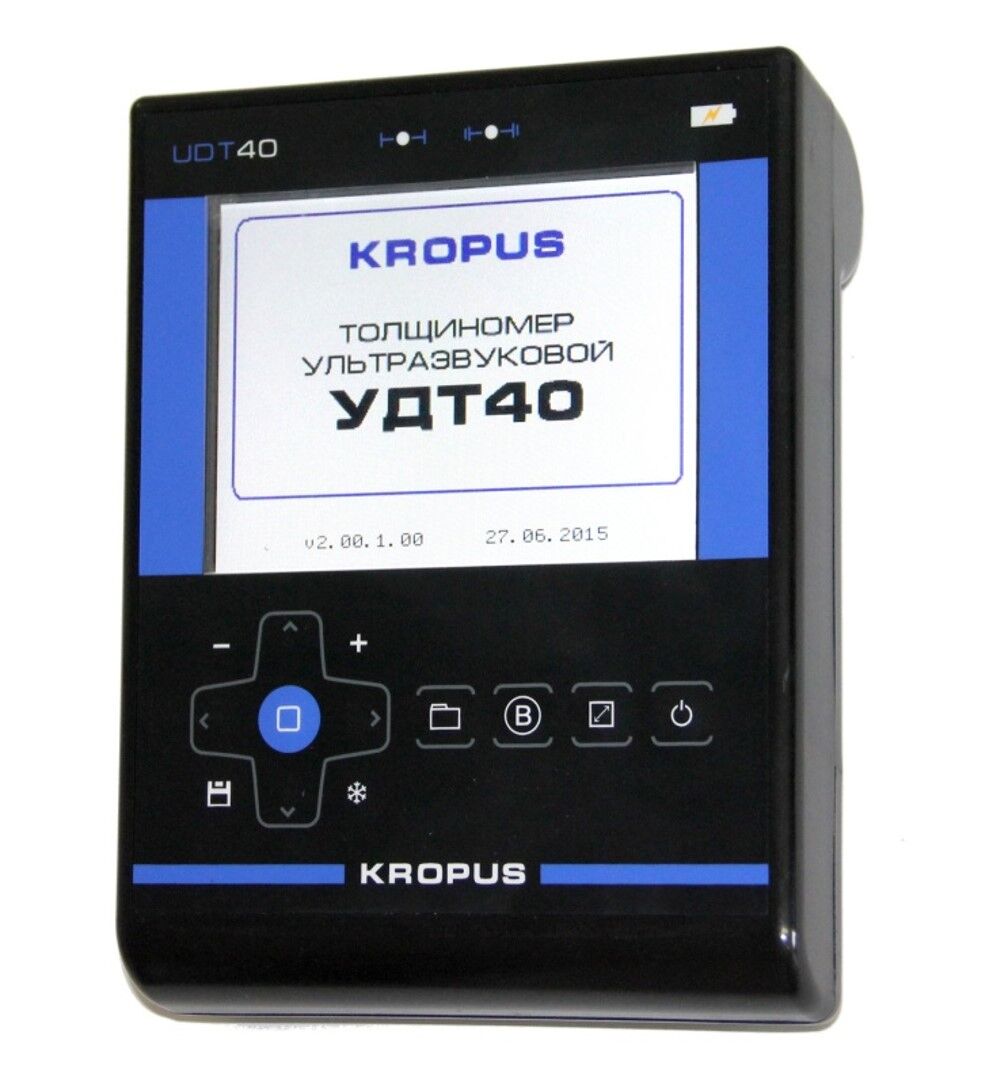

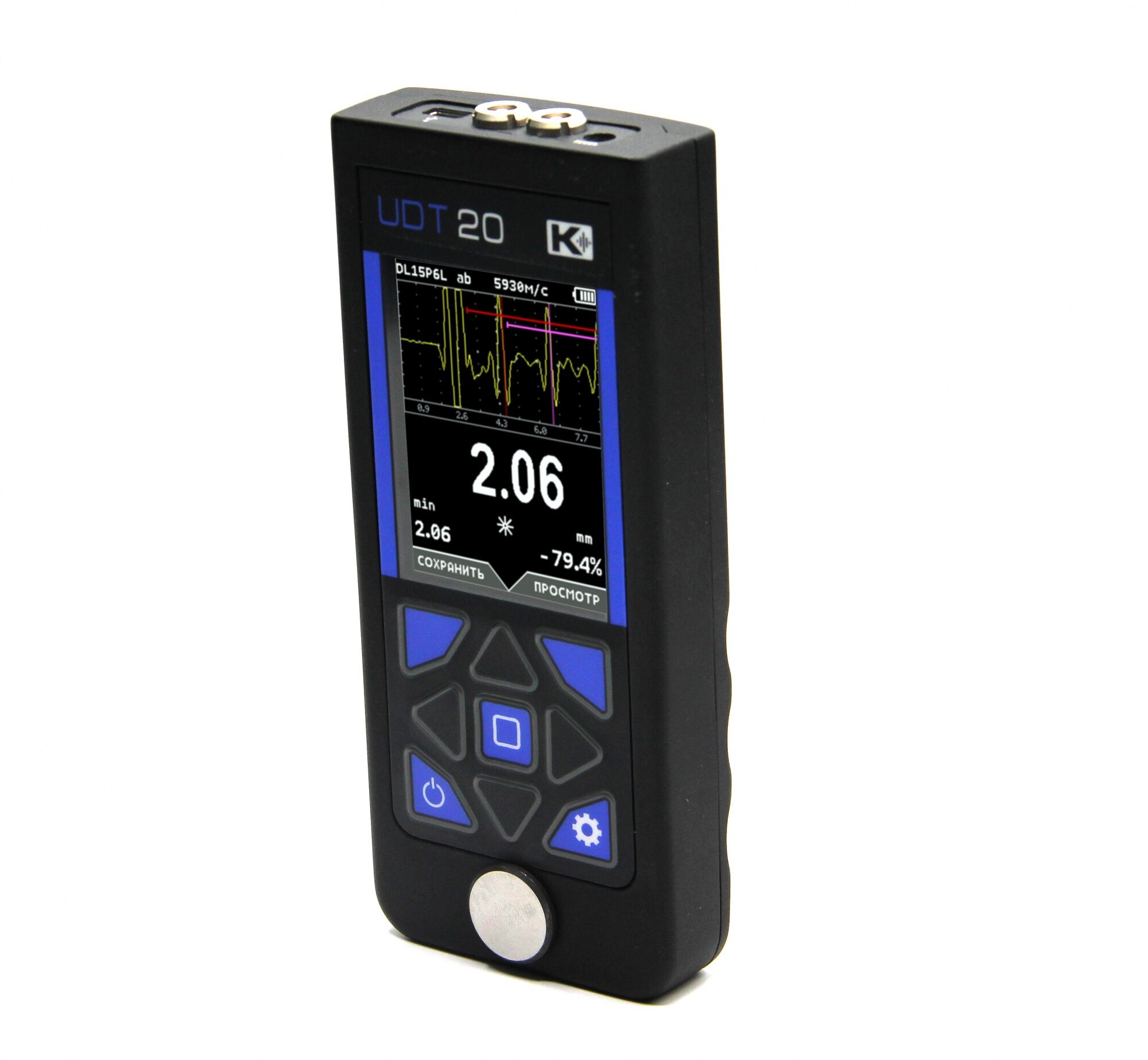

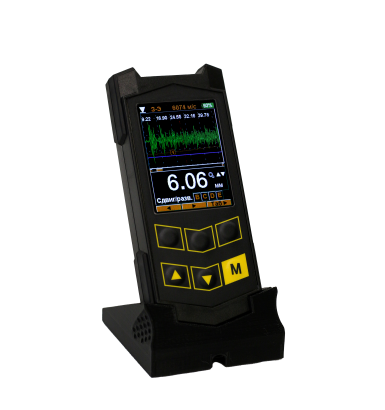

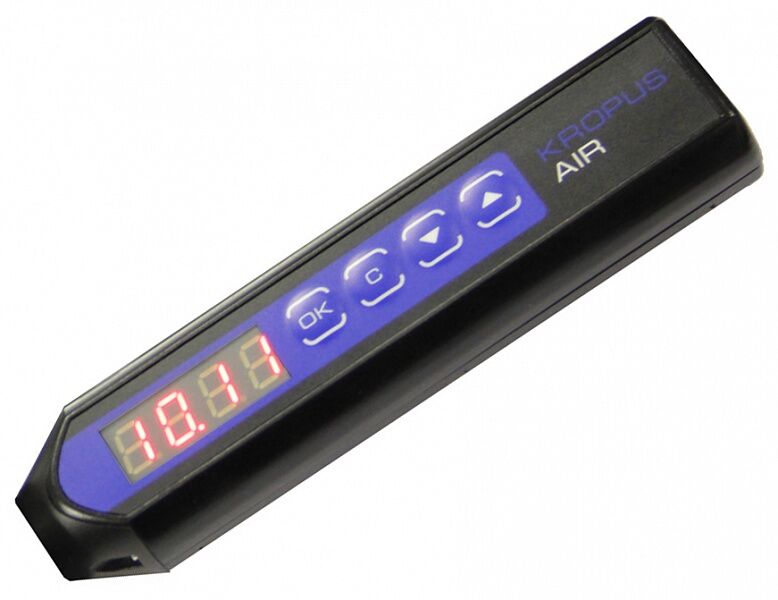

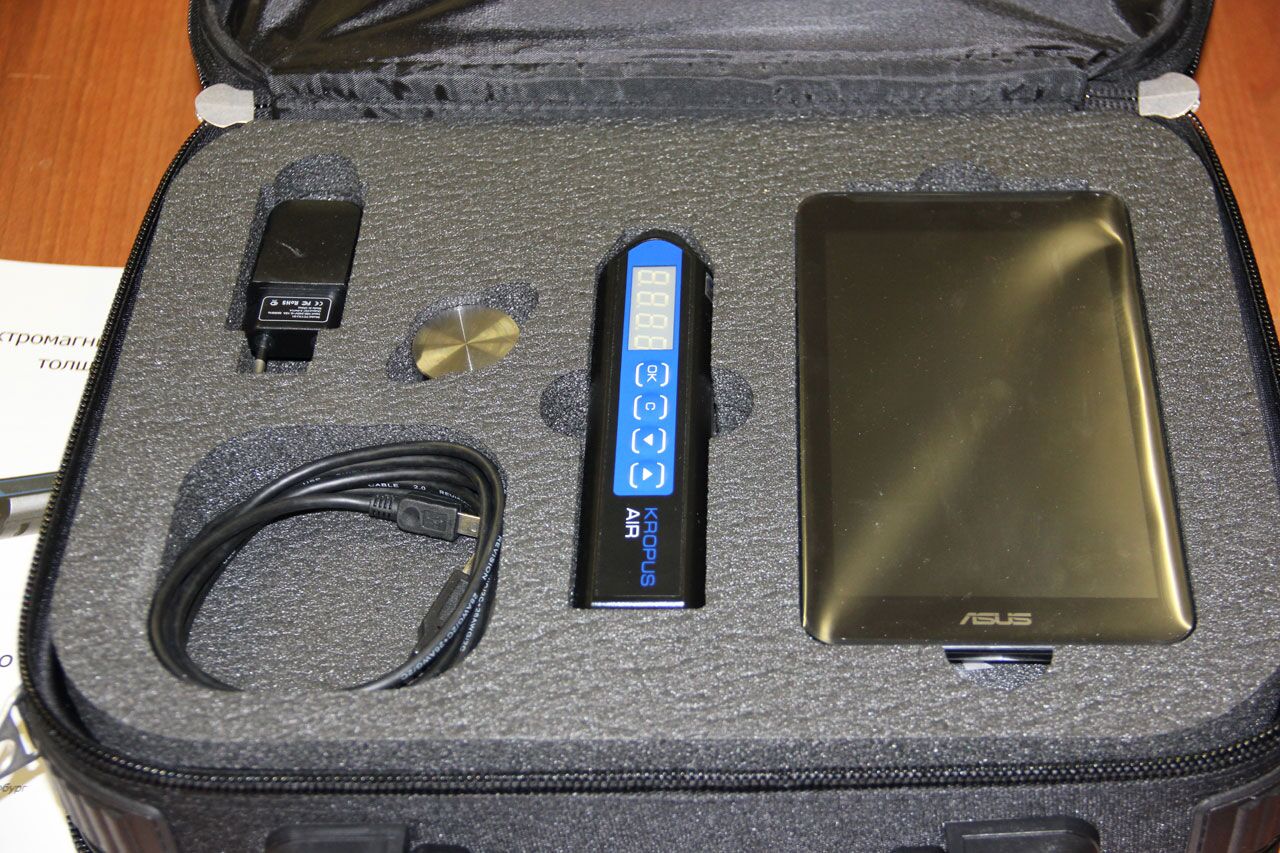

Марку «КРОПУС» имеют толщиномеры моделей УДТ-08, УДТ-20 и УДТ-40. Все они приспособлены для работы в России, в полевых условиях, поскольку могут работать от аккумулятора на протяжении 12 – 15 часов при температурах от -25⁰С до +55⁰С. Различаются приборы диапазонами работ ультразвука (2-10 МГц – УДТ-08; 3–5 МГц – УДТ-20 и 0,5–20 МГц – УДТ-40), а соответственно и глубиной обнаружения дефектов: 0,8-300 мкм – УДТ-08; 0,3-500 мкм – УДТ-20 и 0,3-400 мкм – УДТ-40. Масса приборов варьируется от 870 г у УДТ-40 до 180 г у УДТ-20 и УДТ-08.

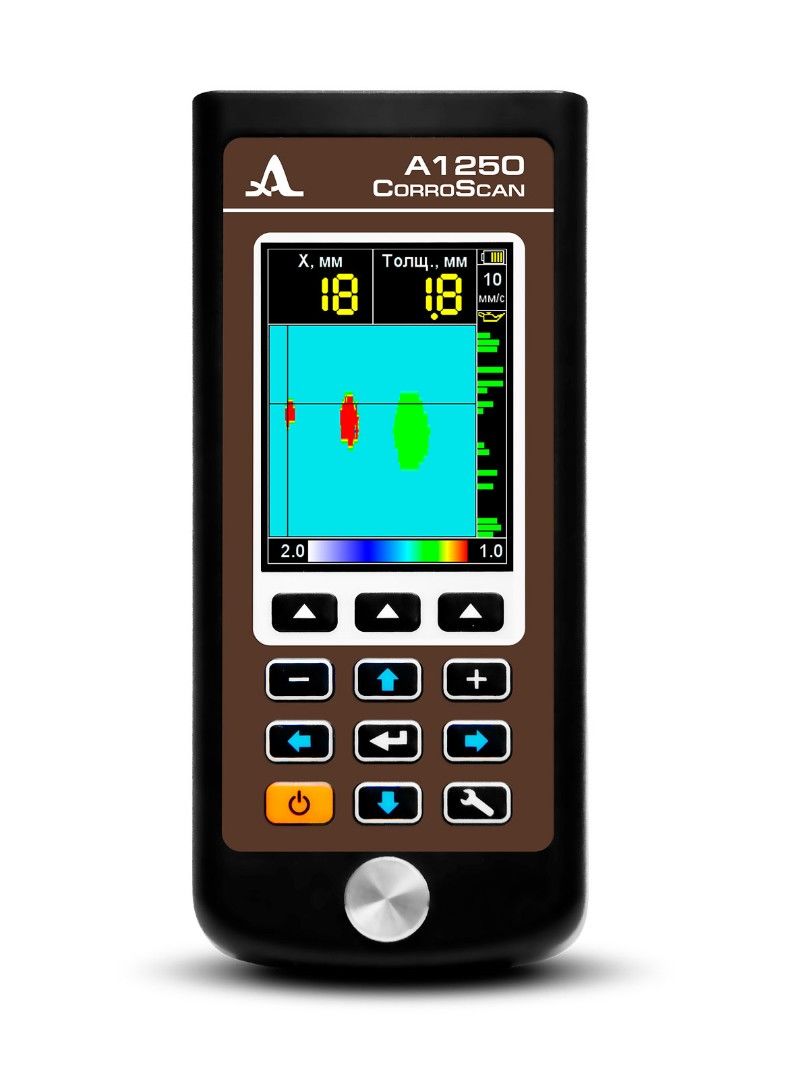

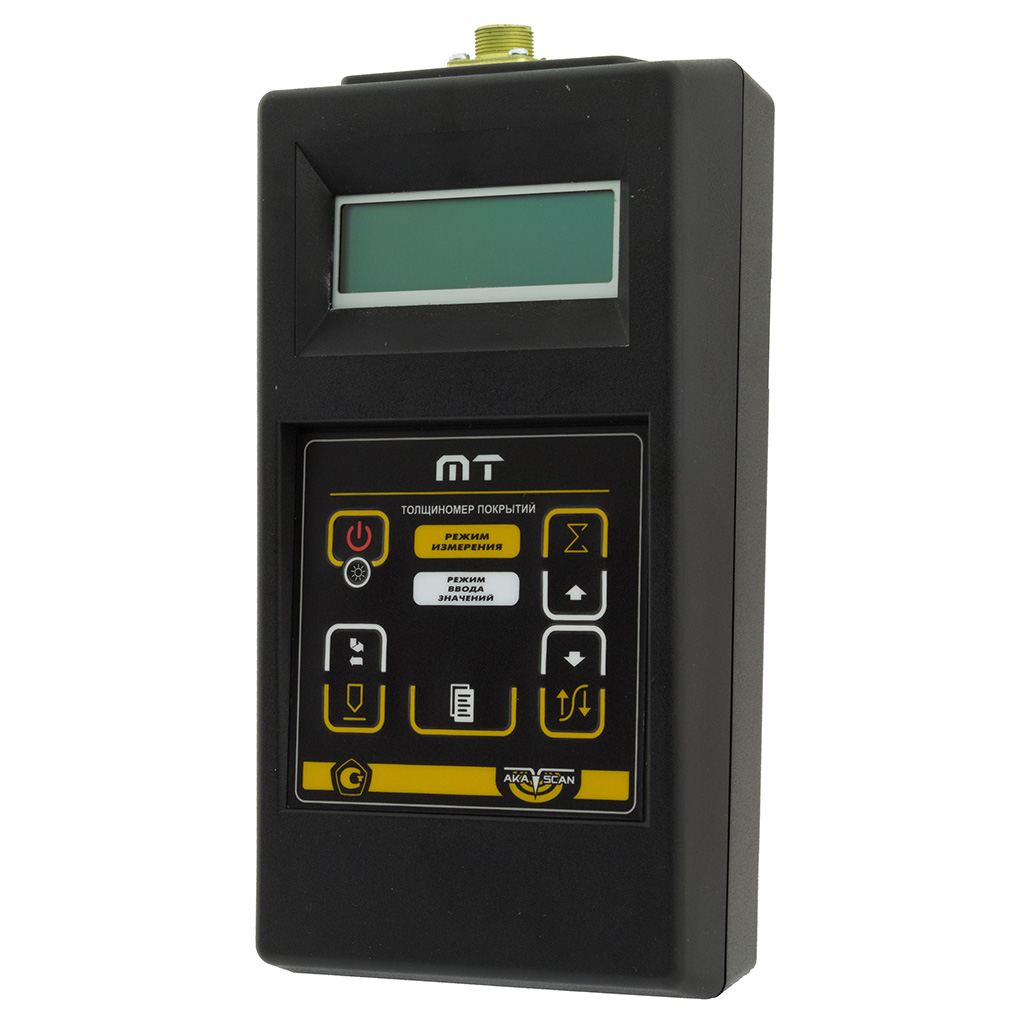

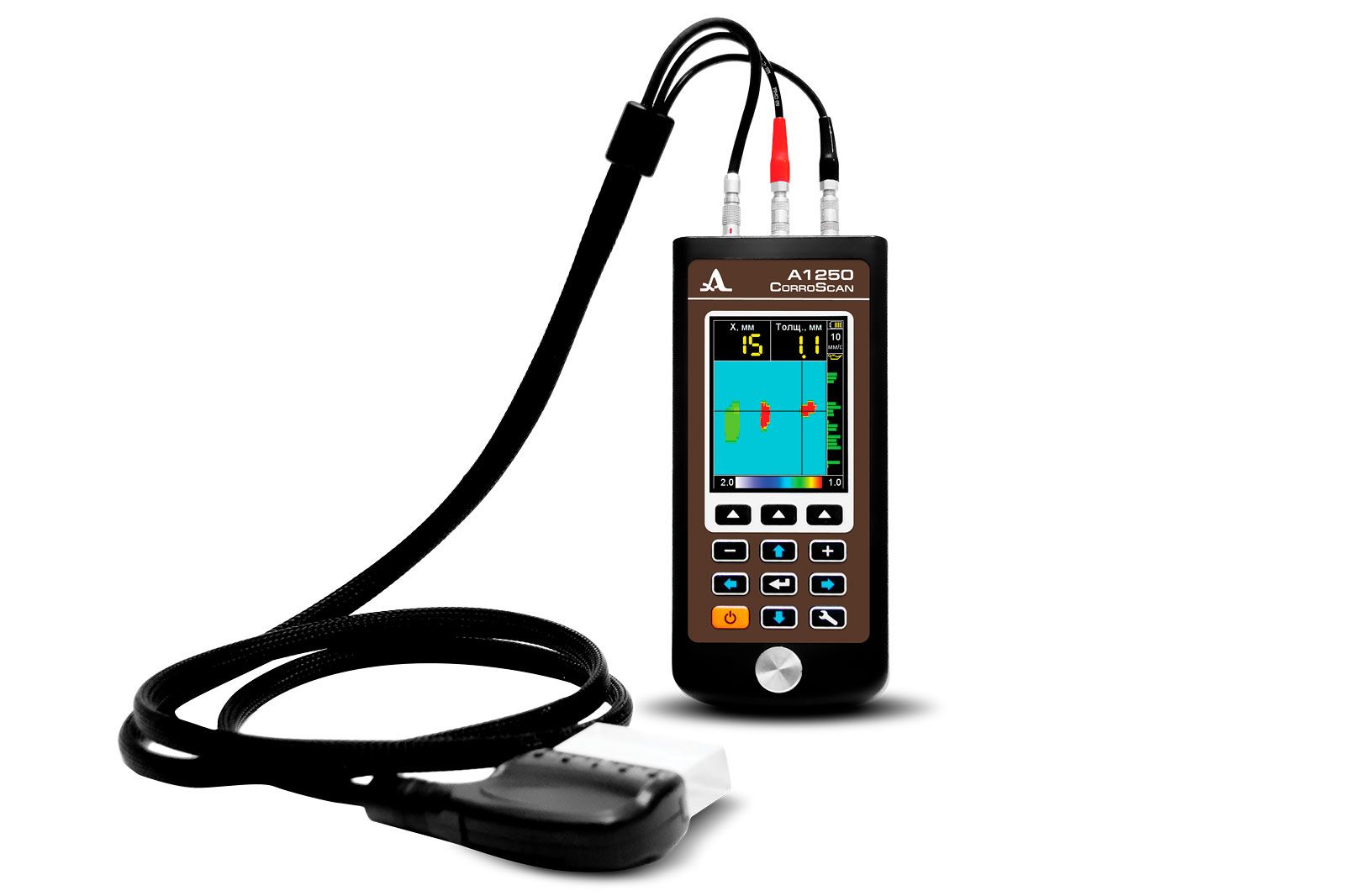

Другим предприятием, занимающем значительную часть отечественного рынка ультразвуковых приборов является основанная в 1991 году научно-производственная компания ООО «Акустические Контрольные Системы» (ООО «АКС»), разрабатывающая и выпускающая оборудование для неразрушающего контроля и базирующаяся в технопарке в Горках Ленинских Московской области.

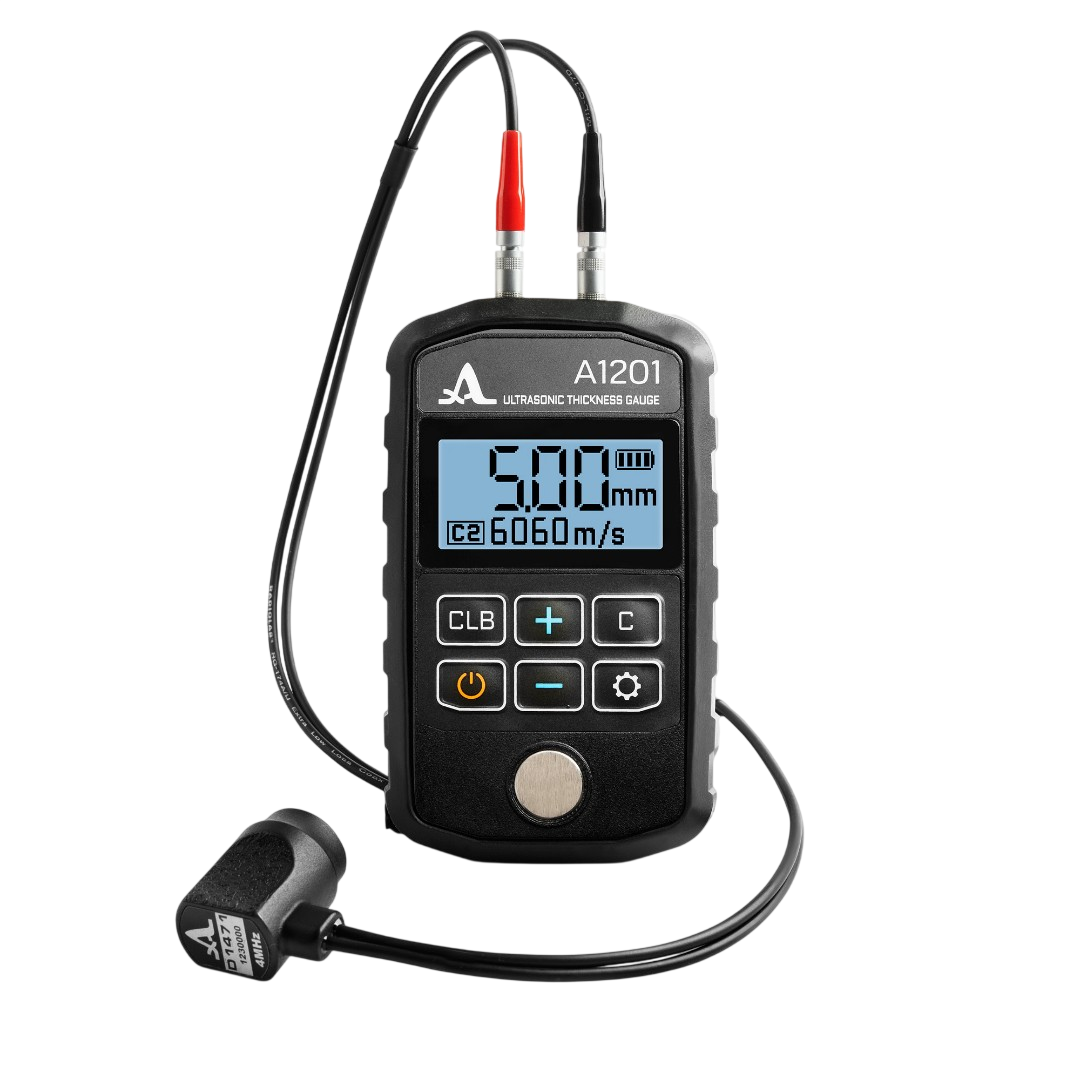

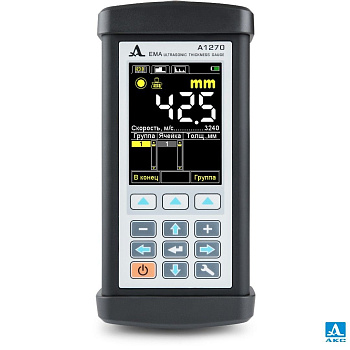

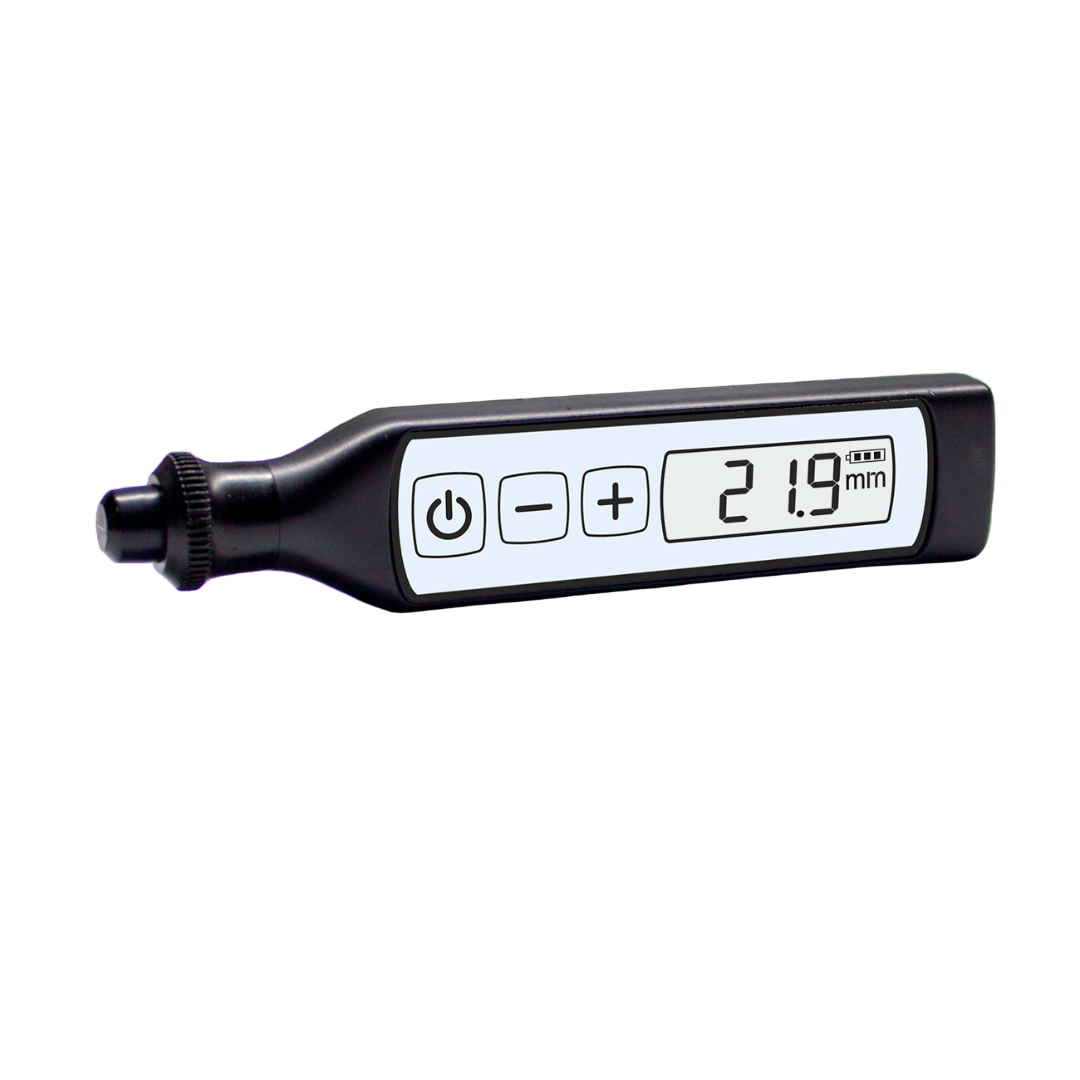

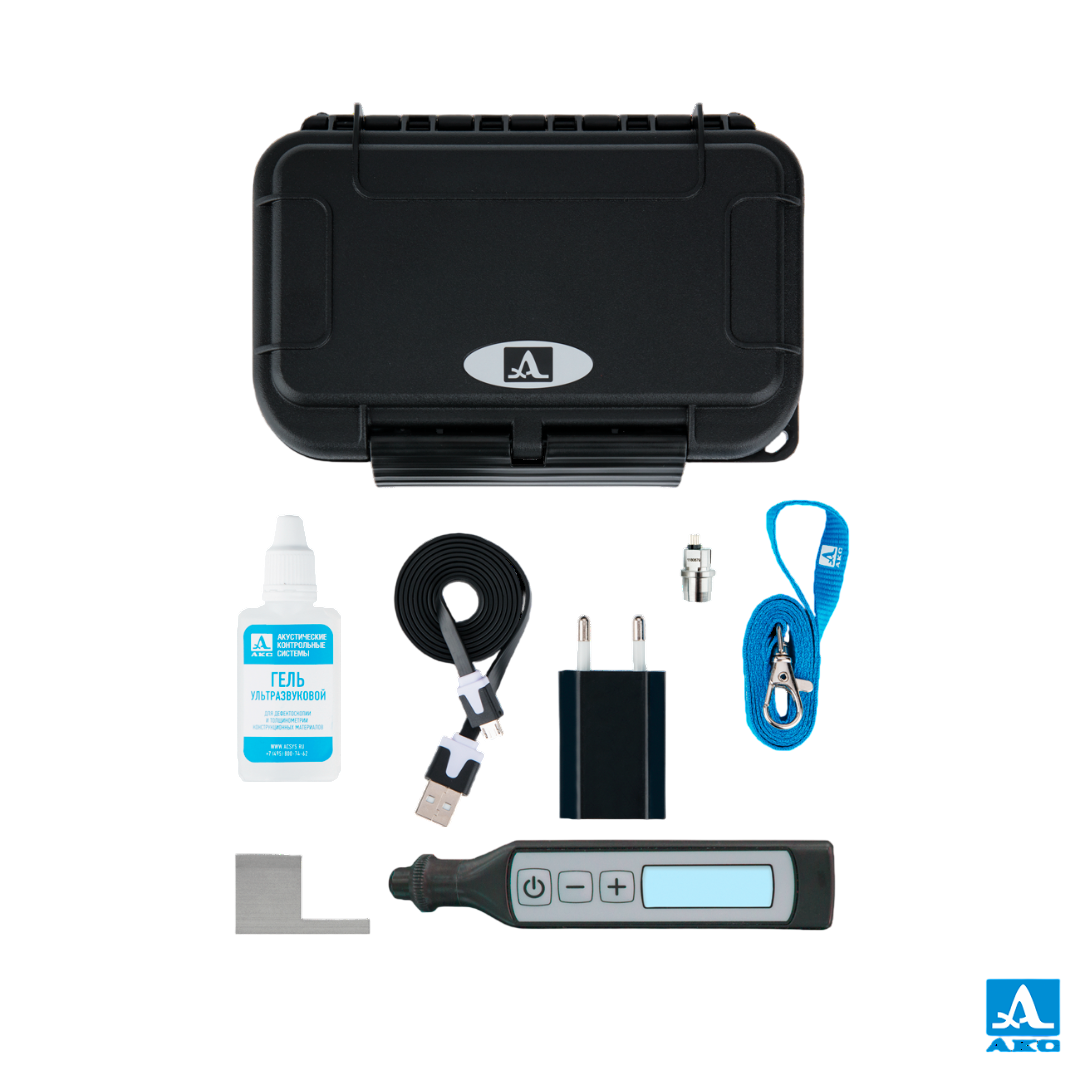

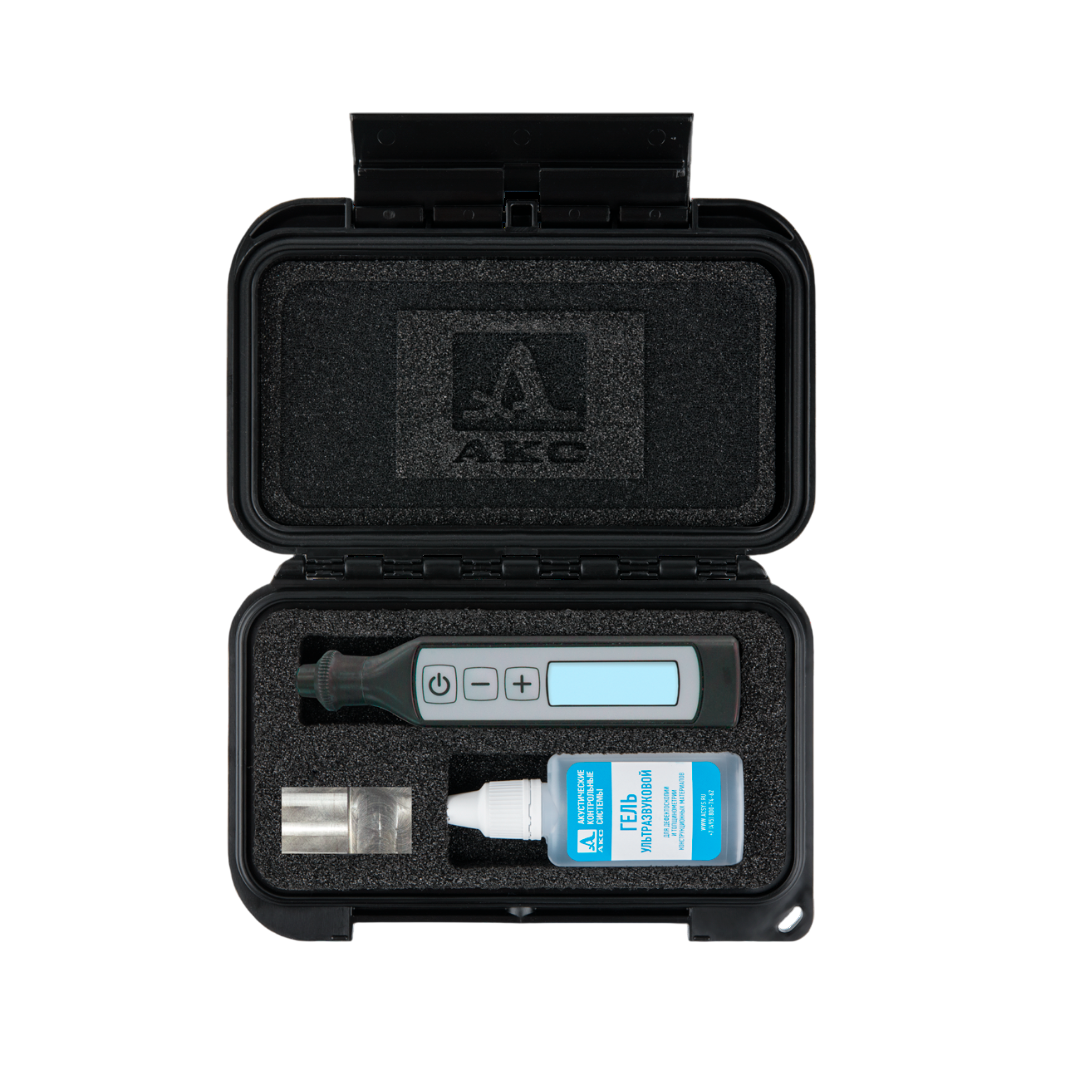

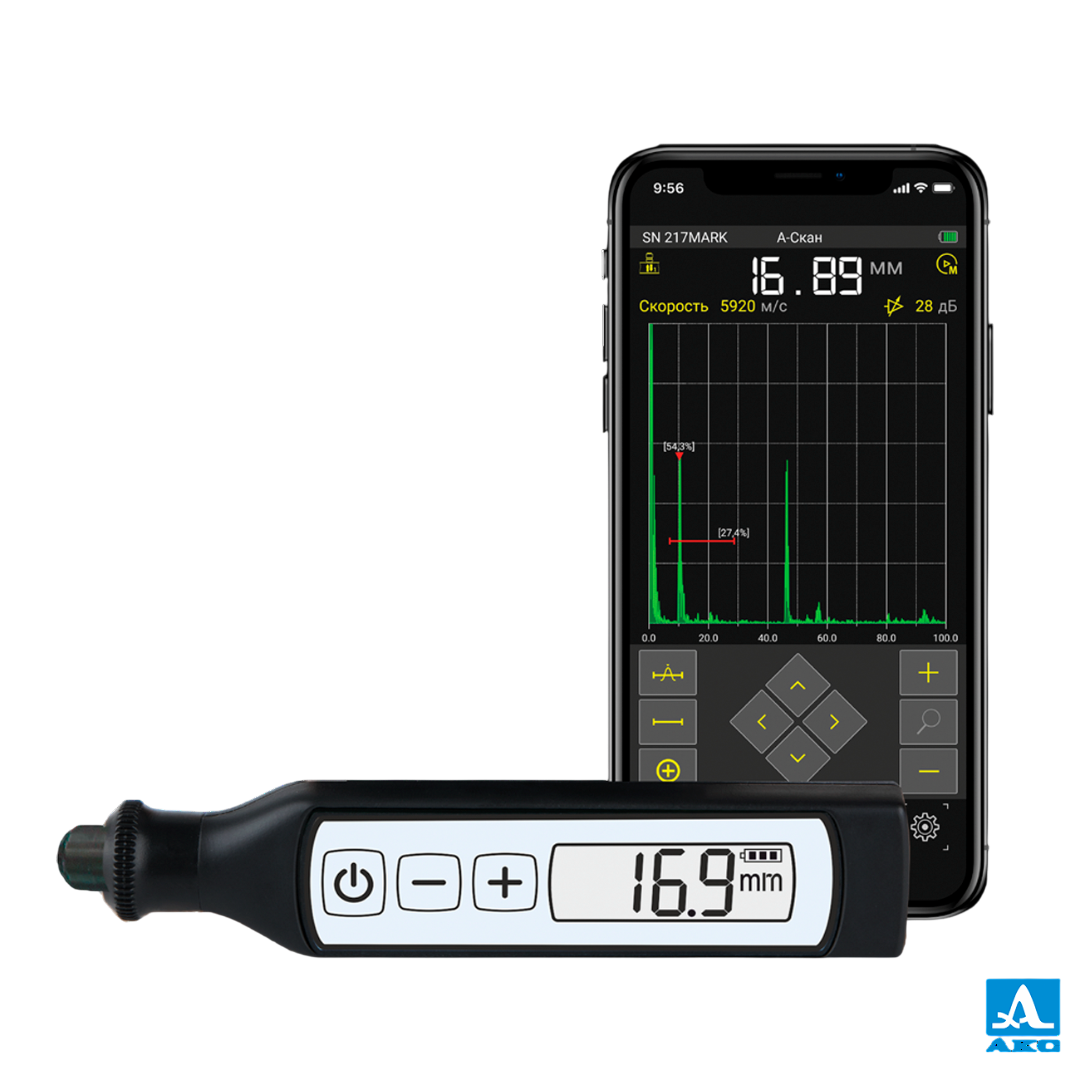

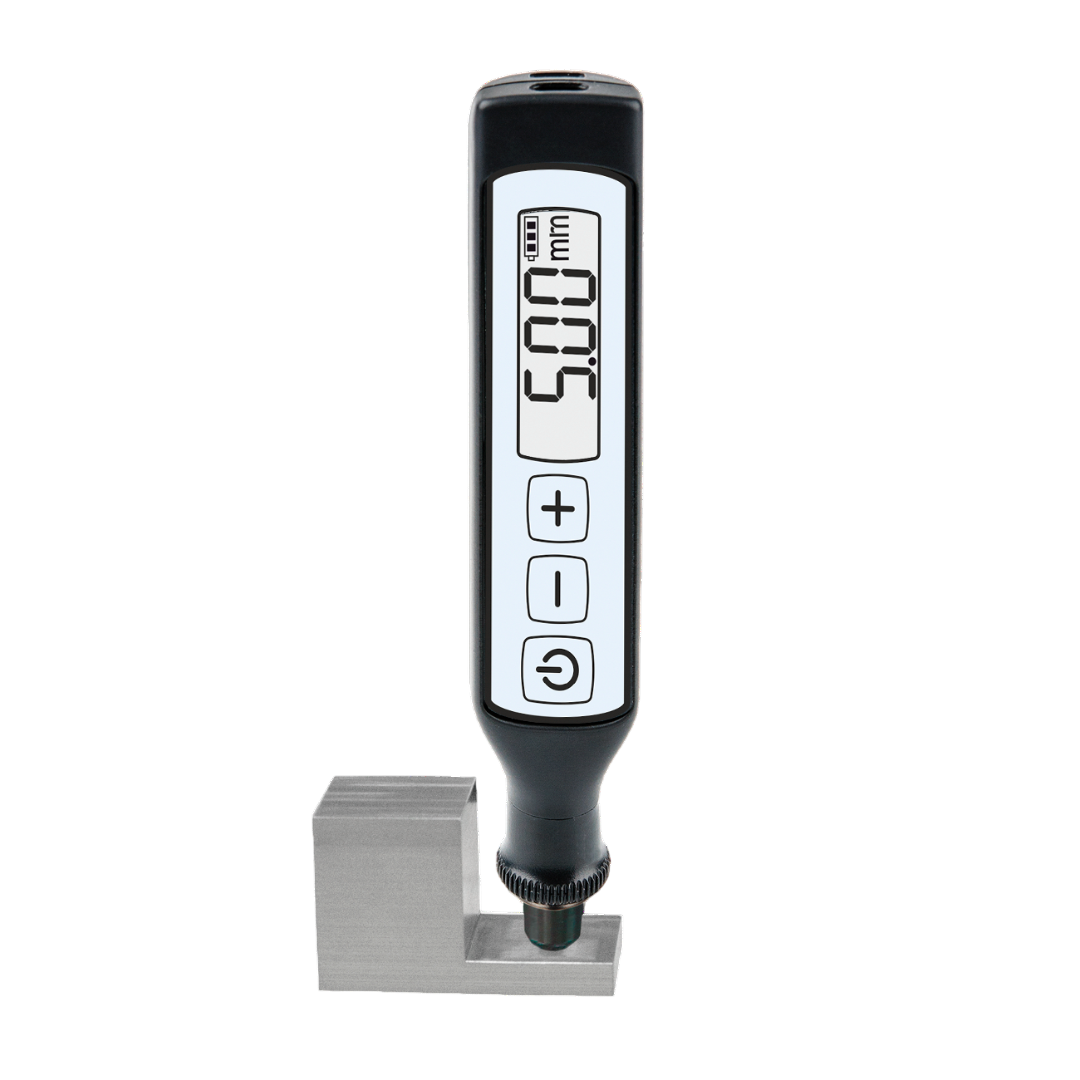

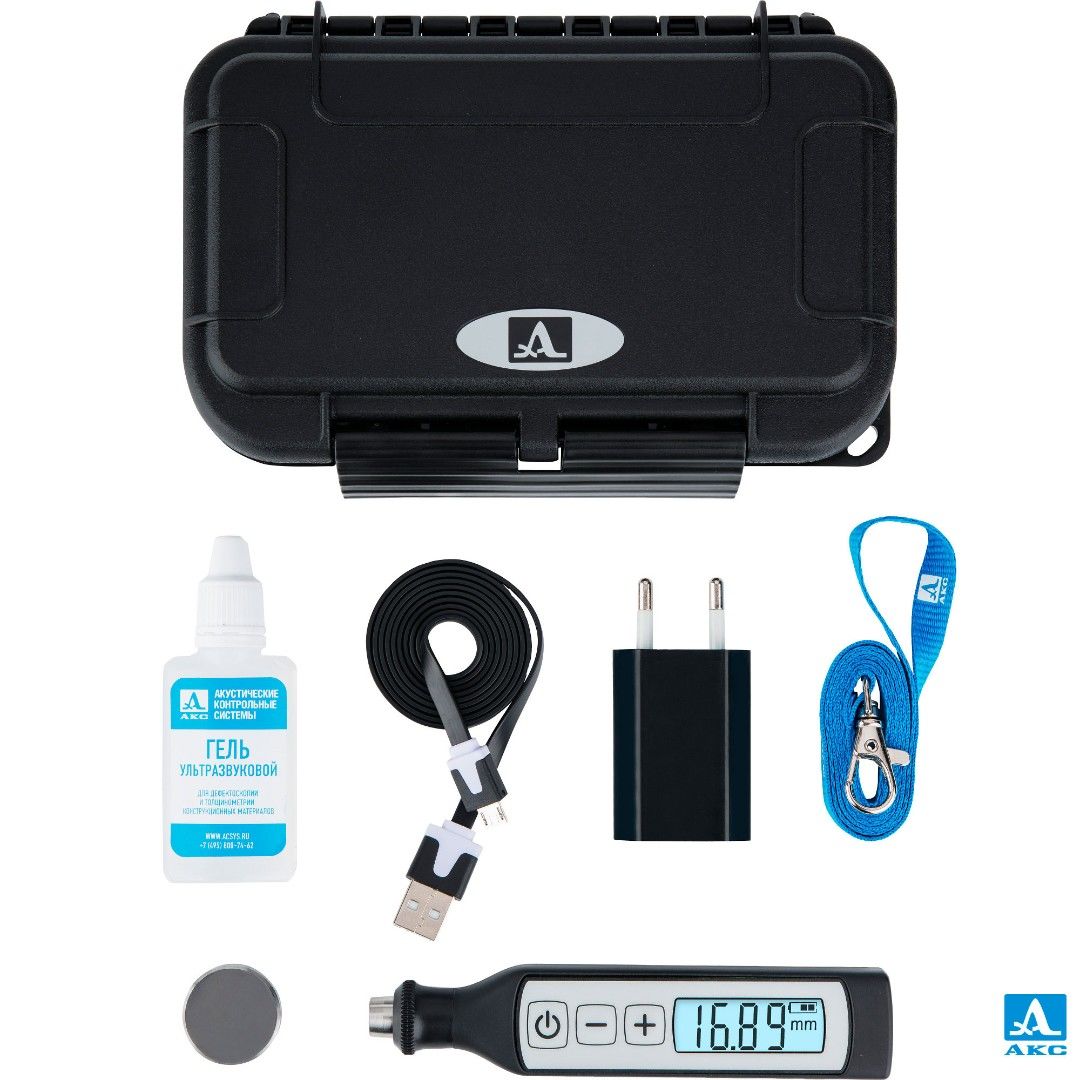

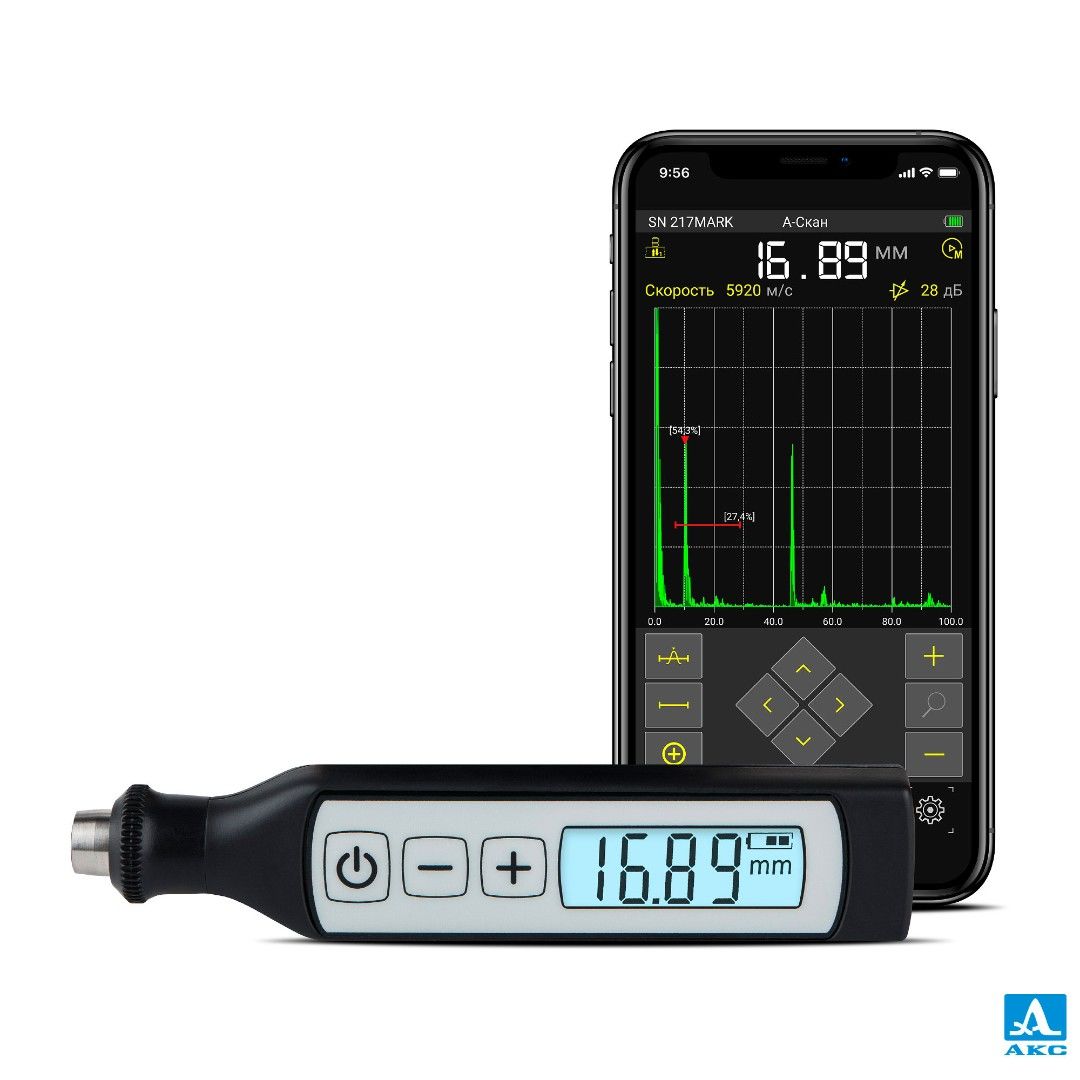

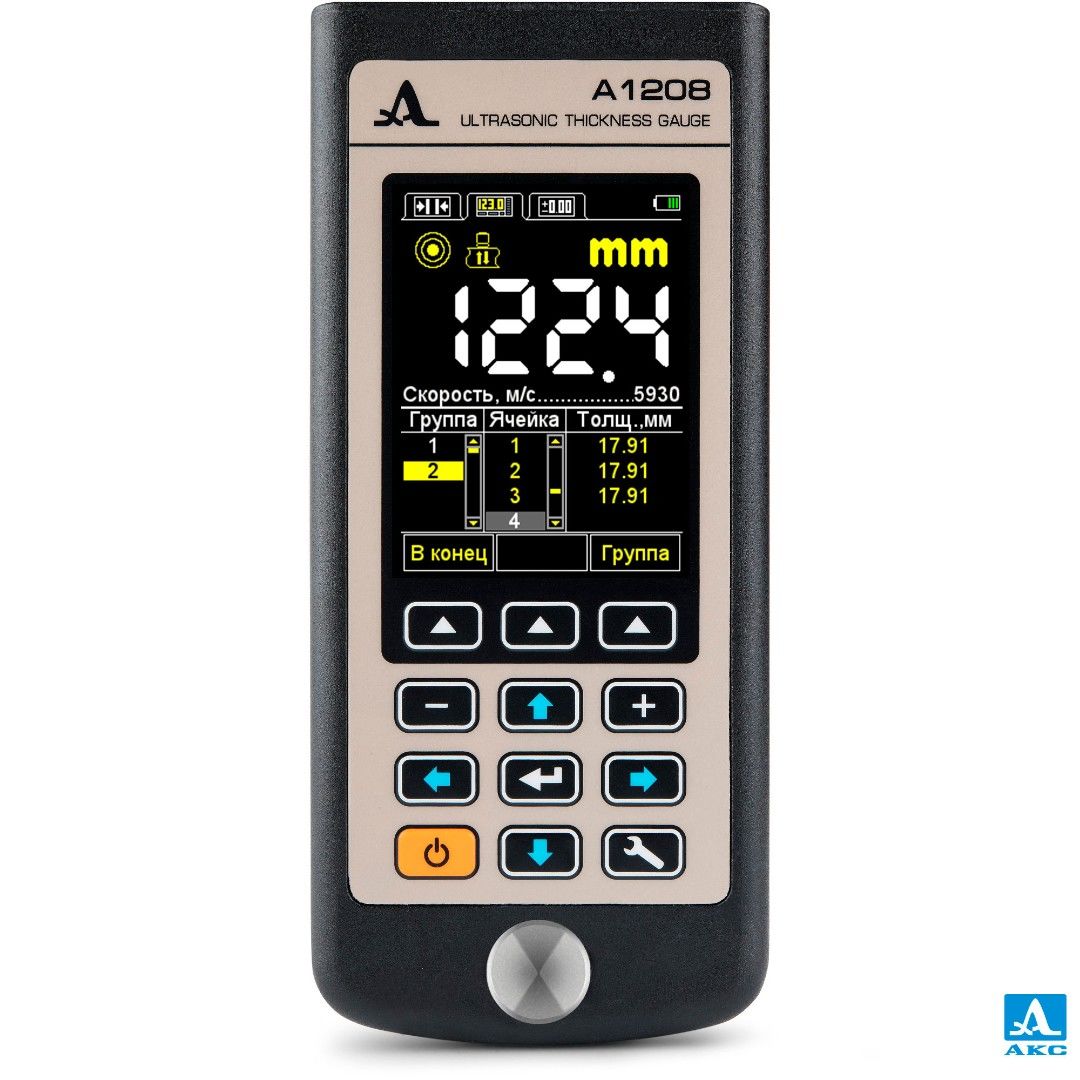

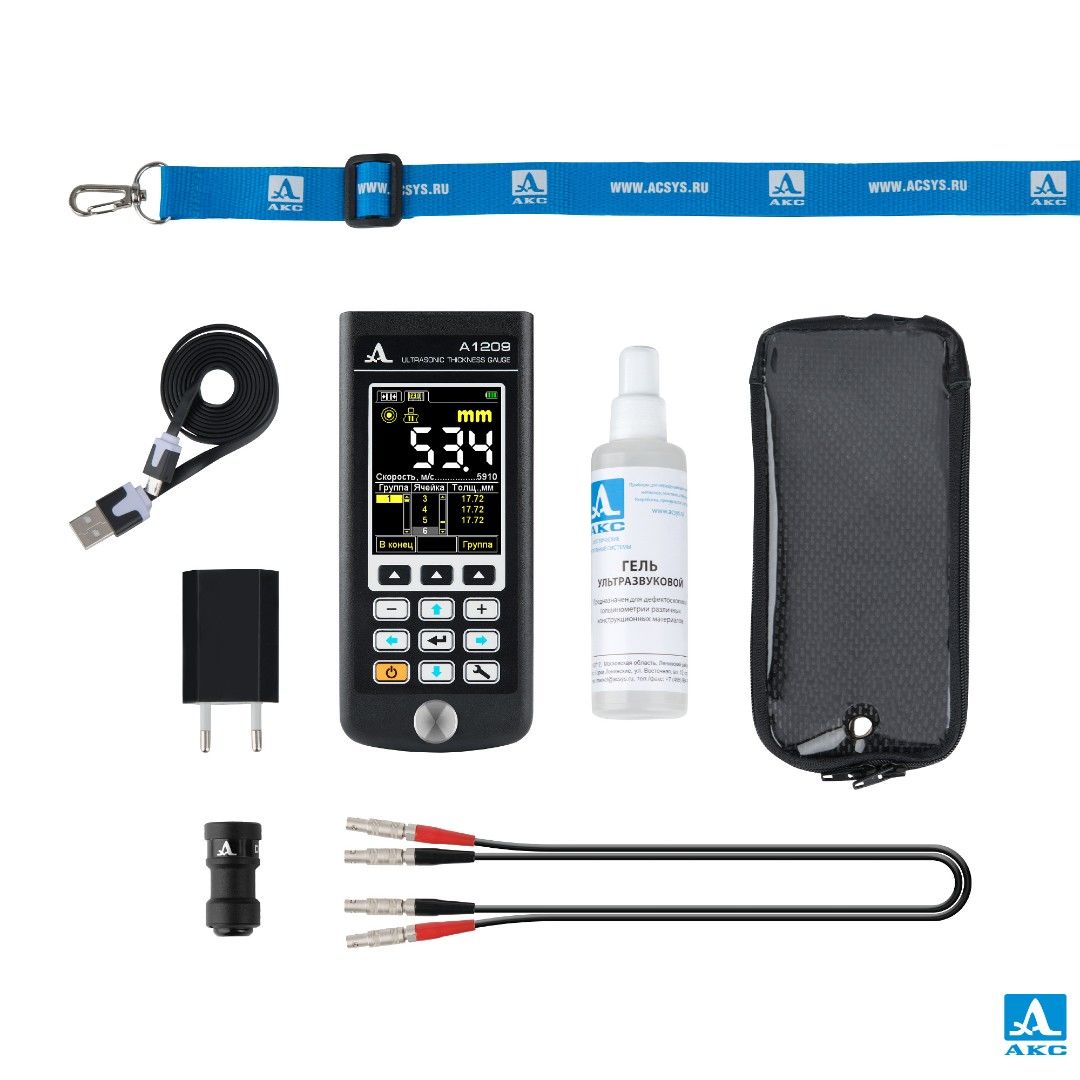

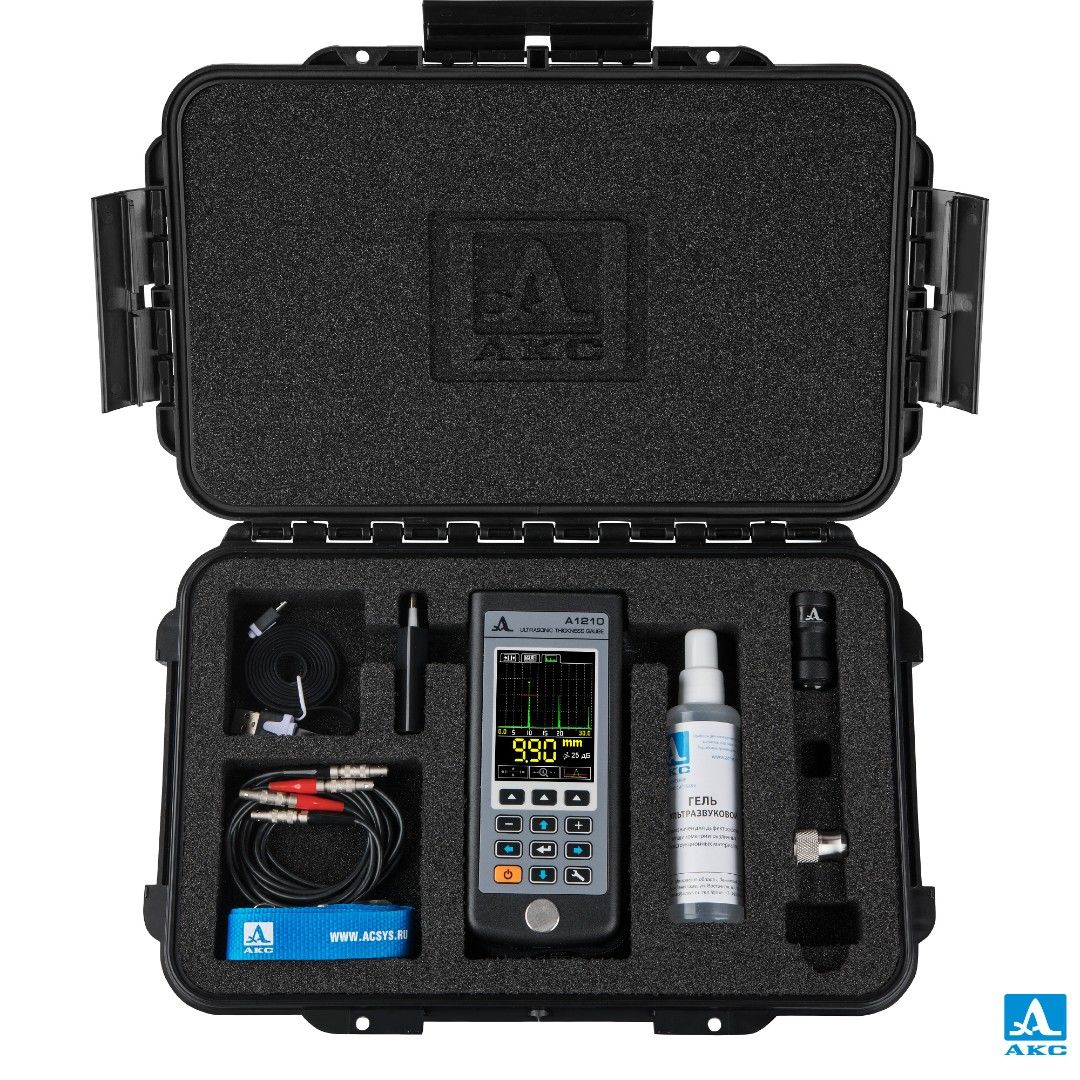

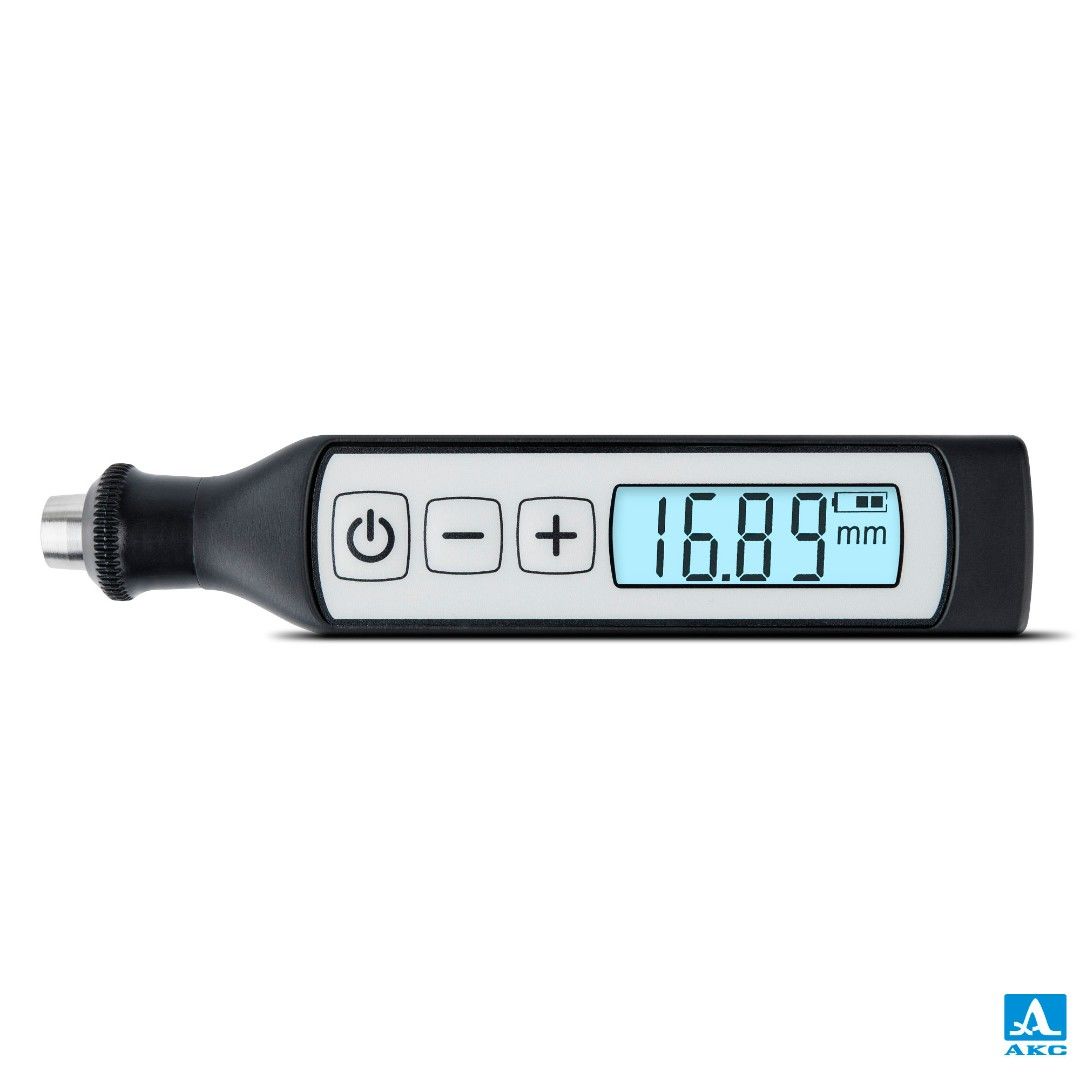

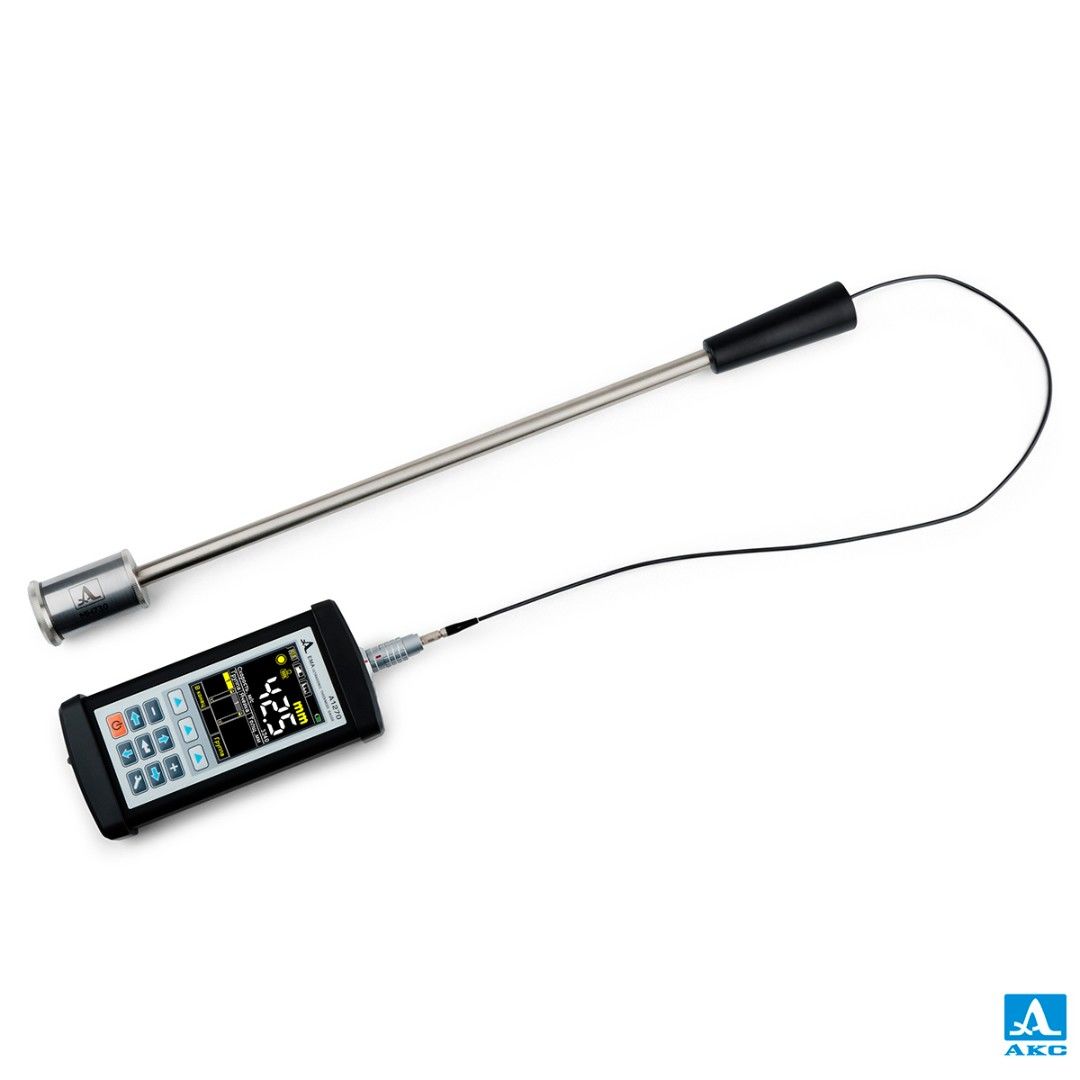

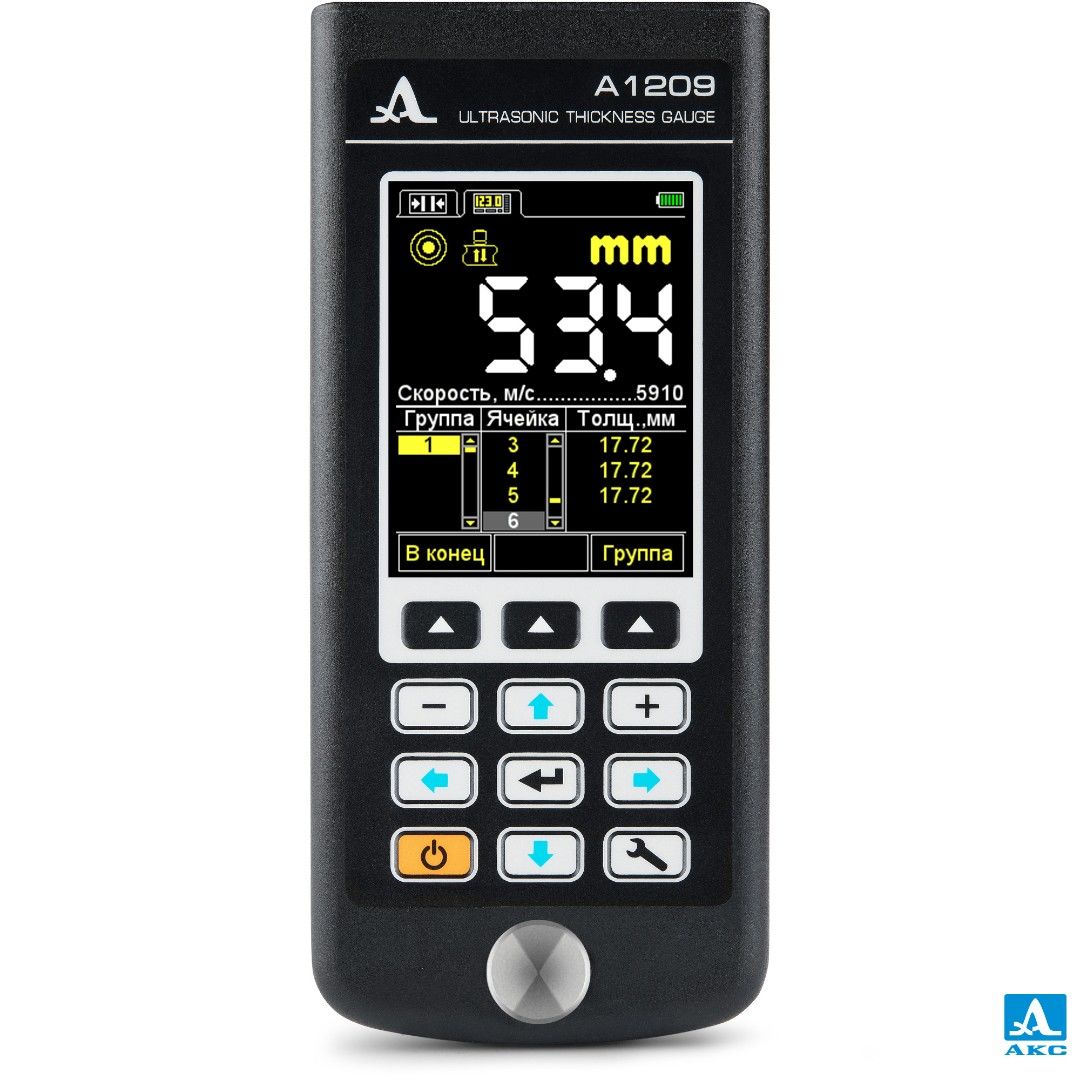

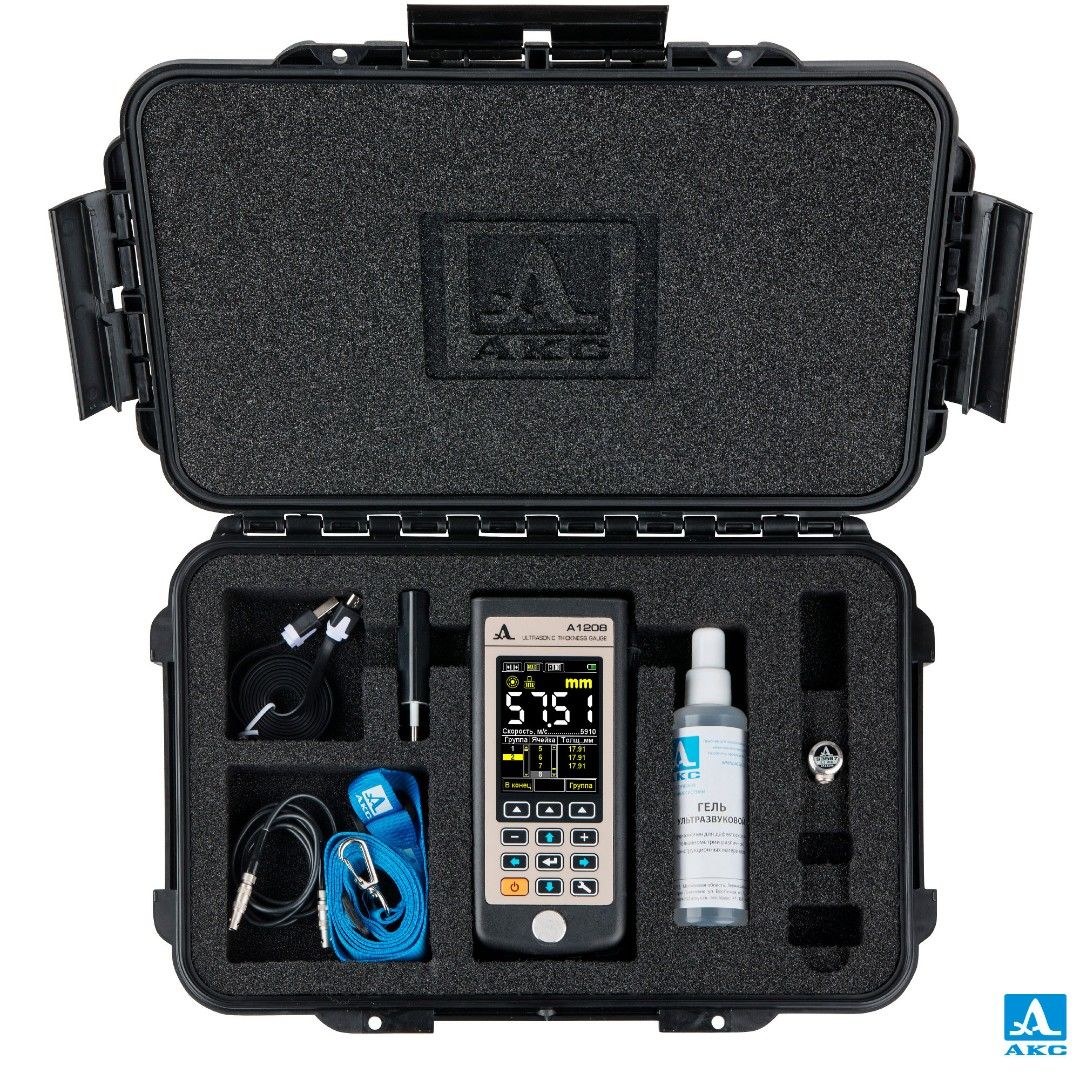

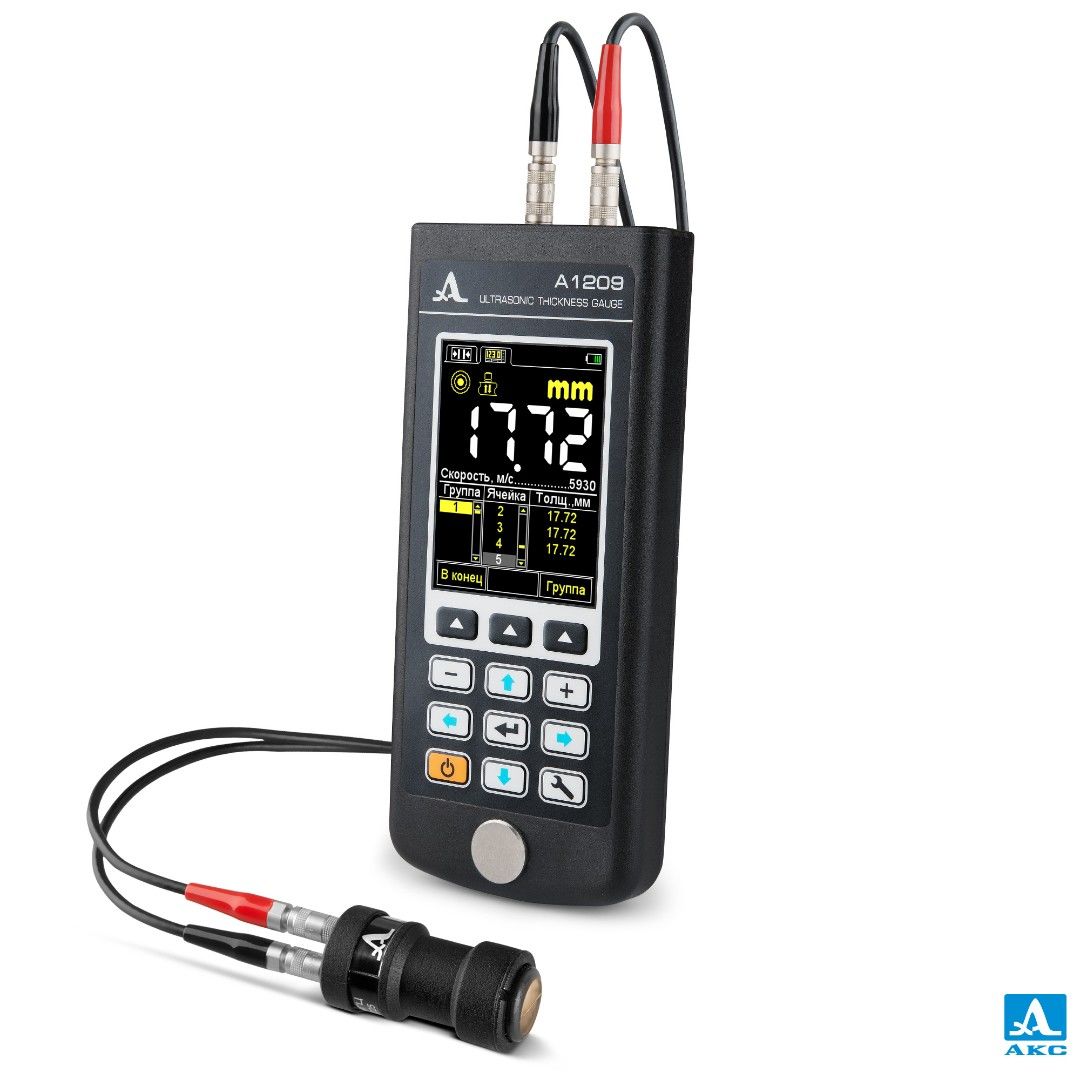

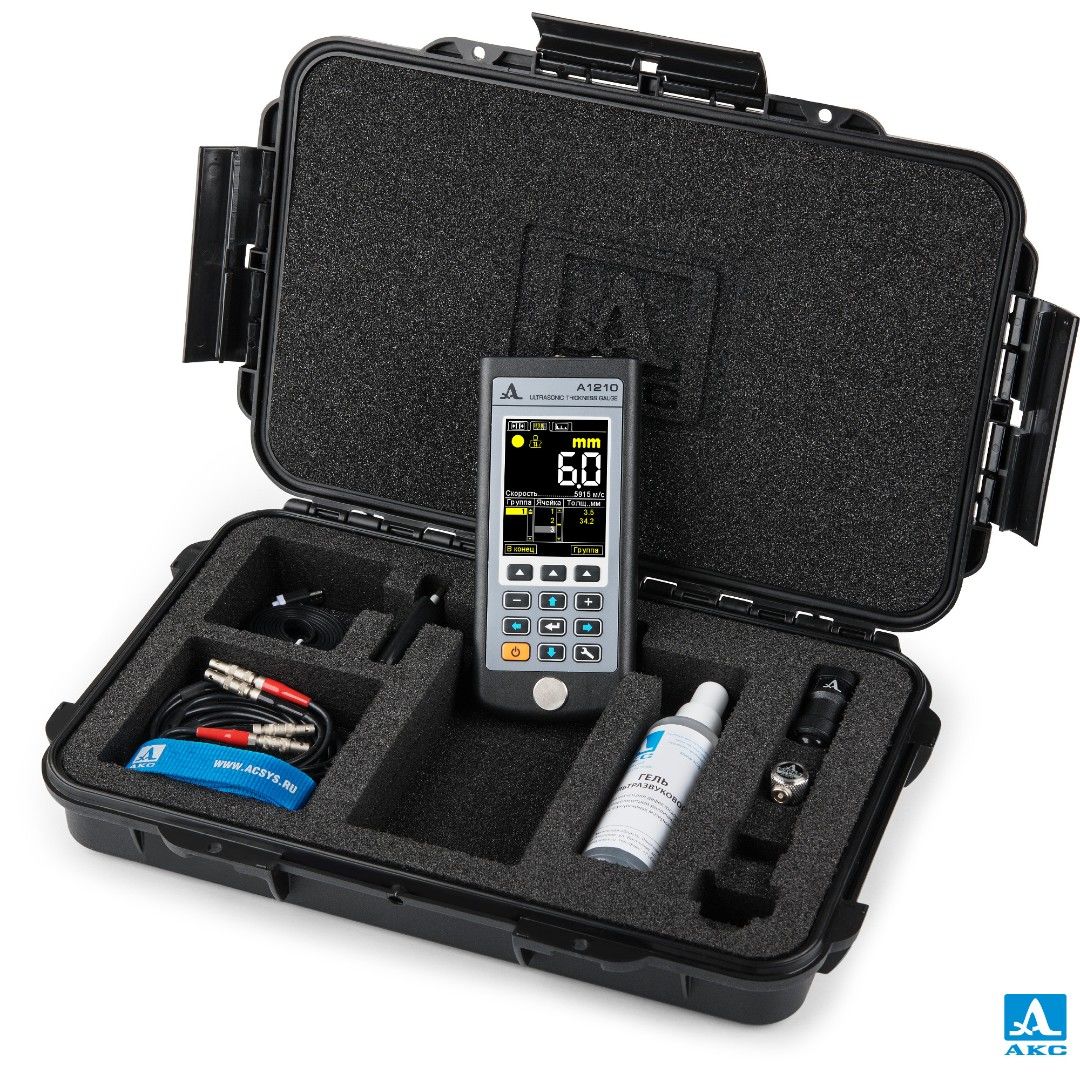

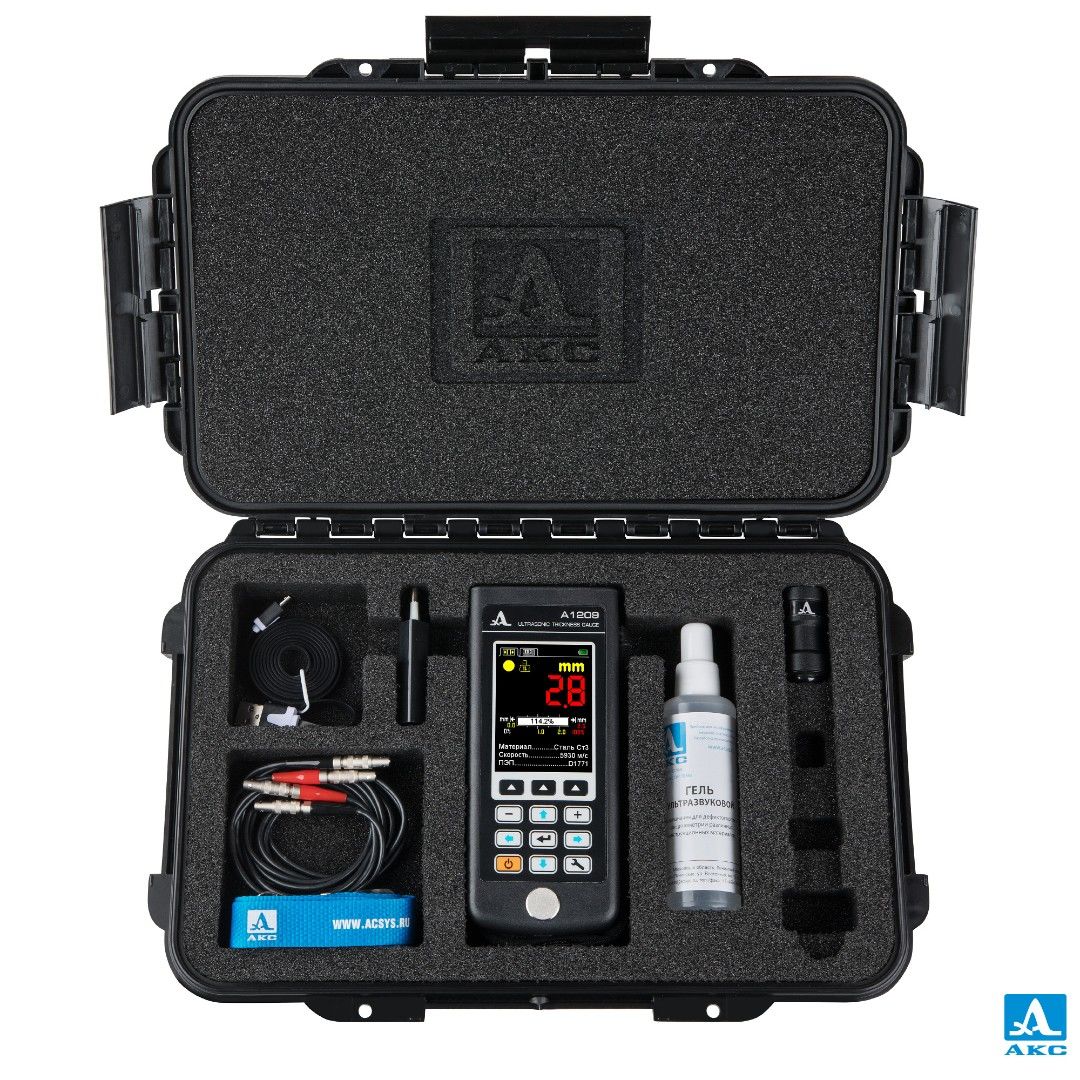

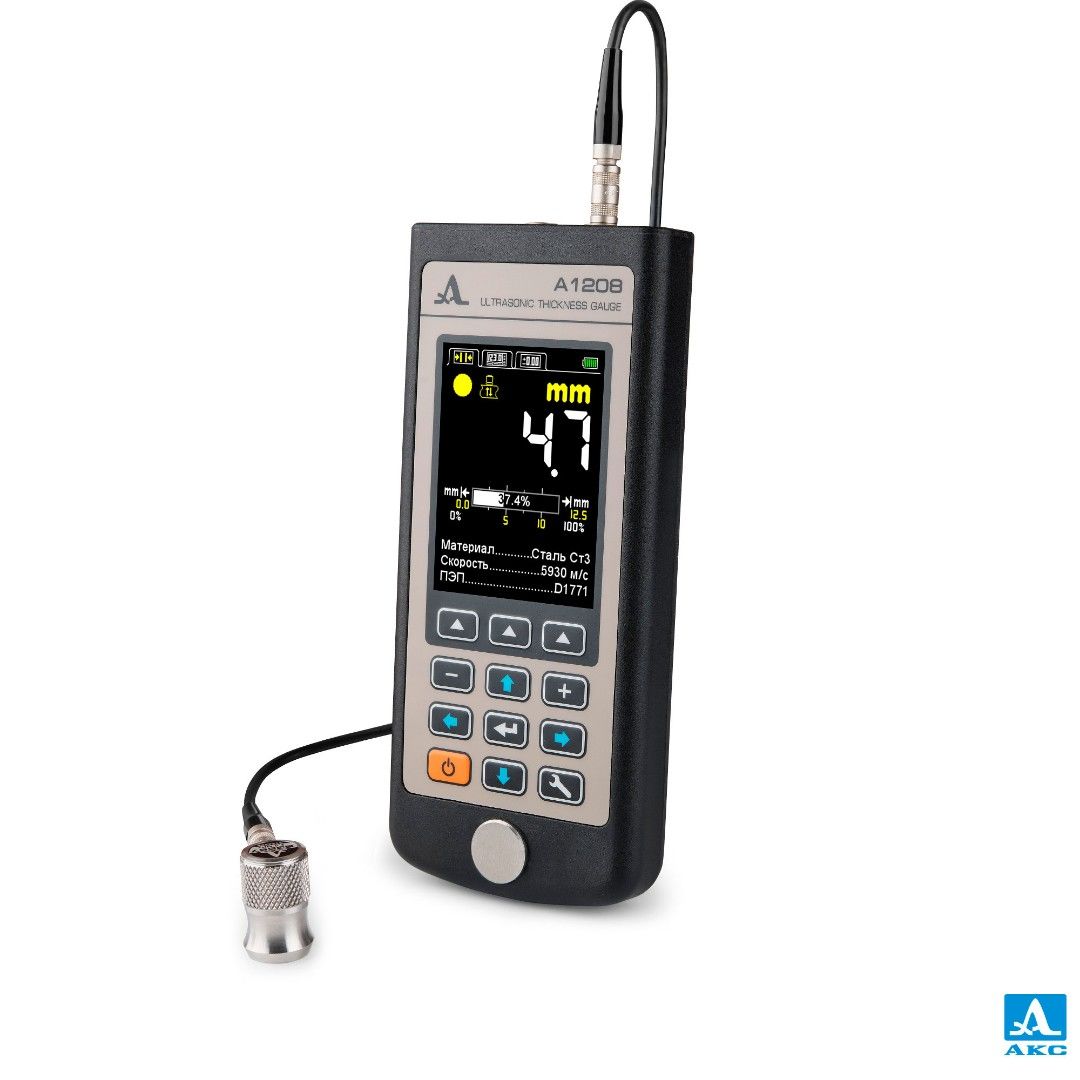

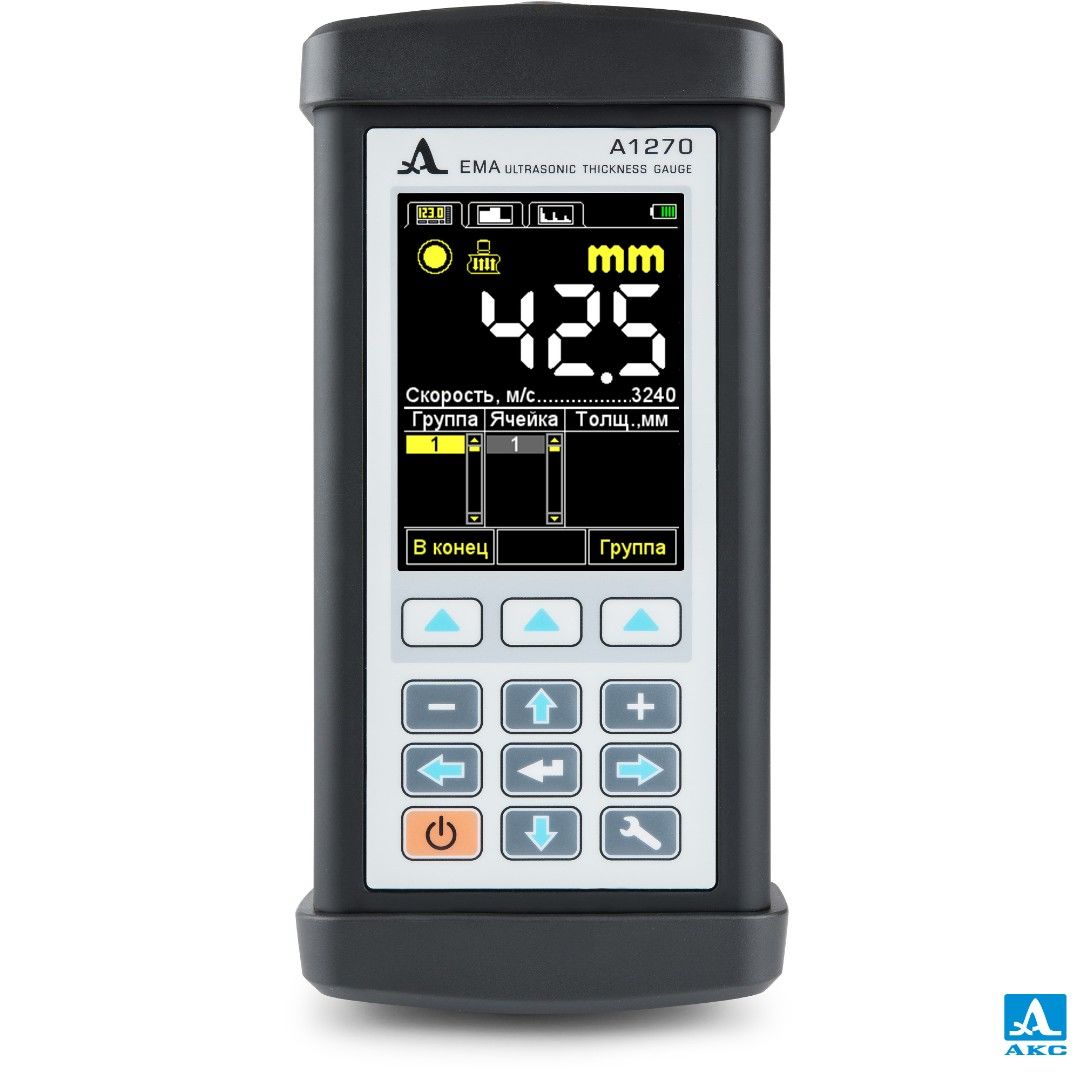

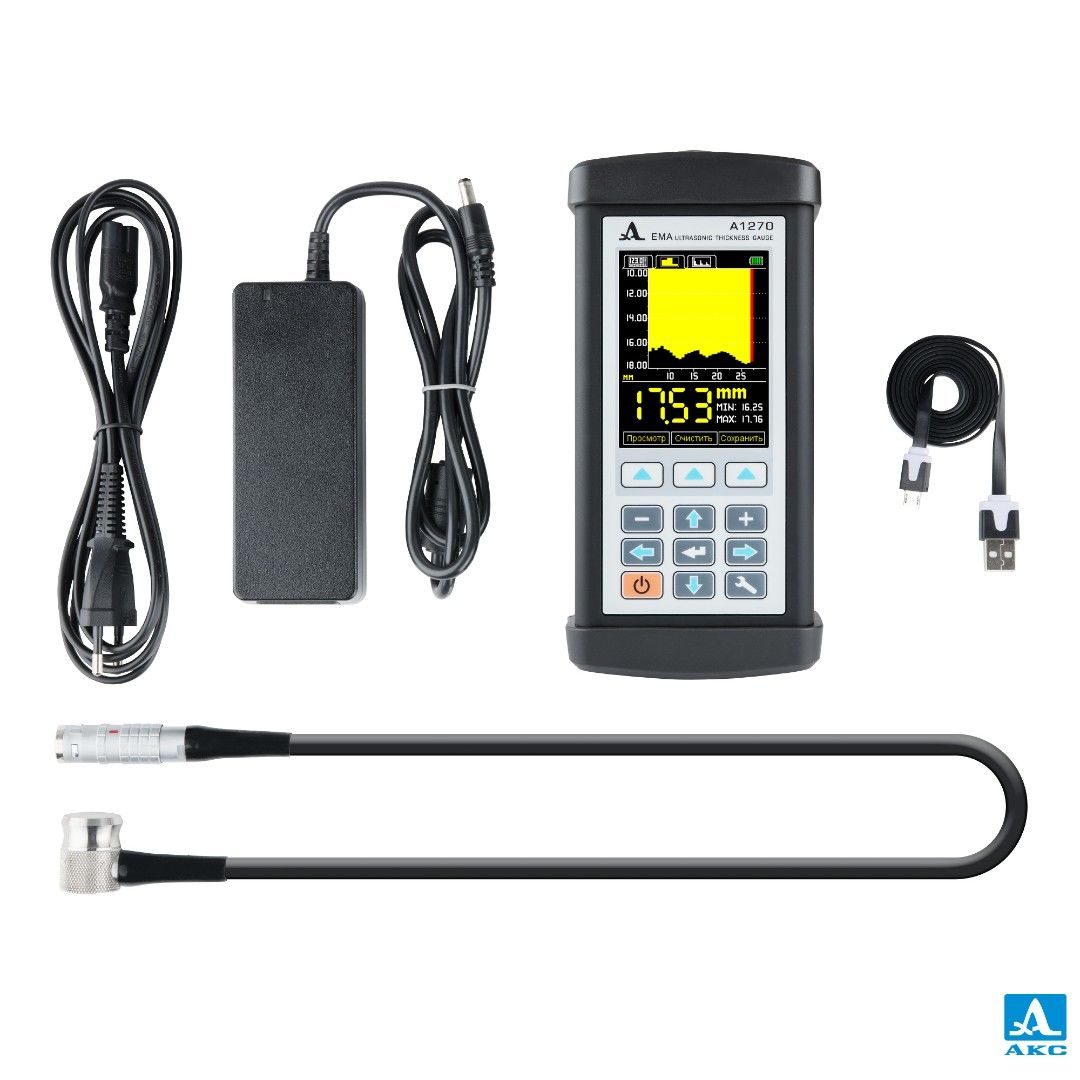

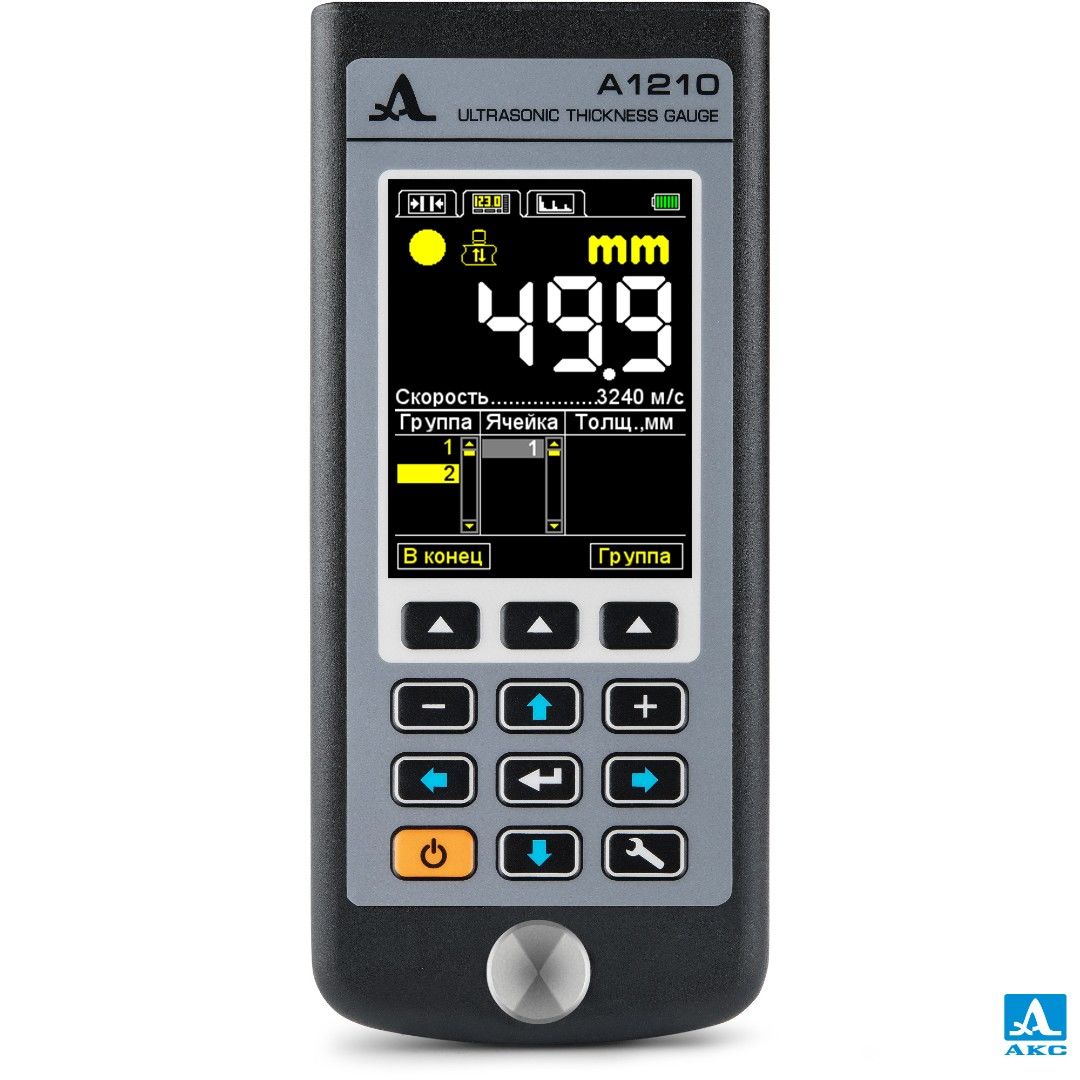

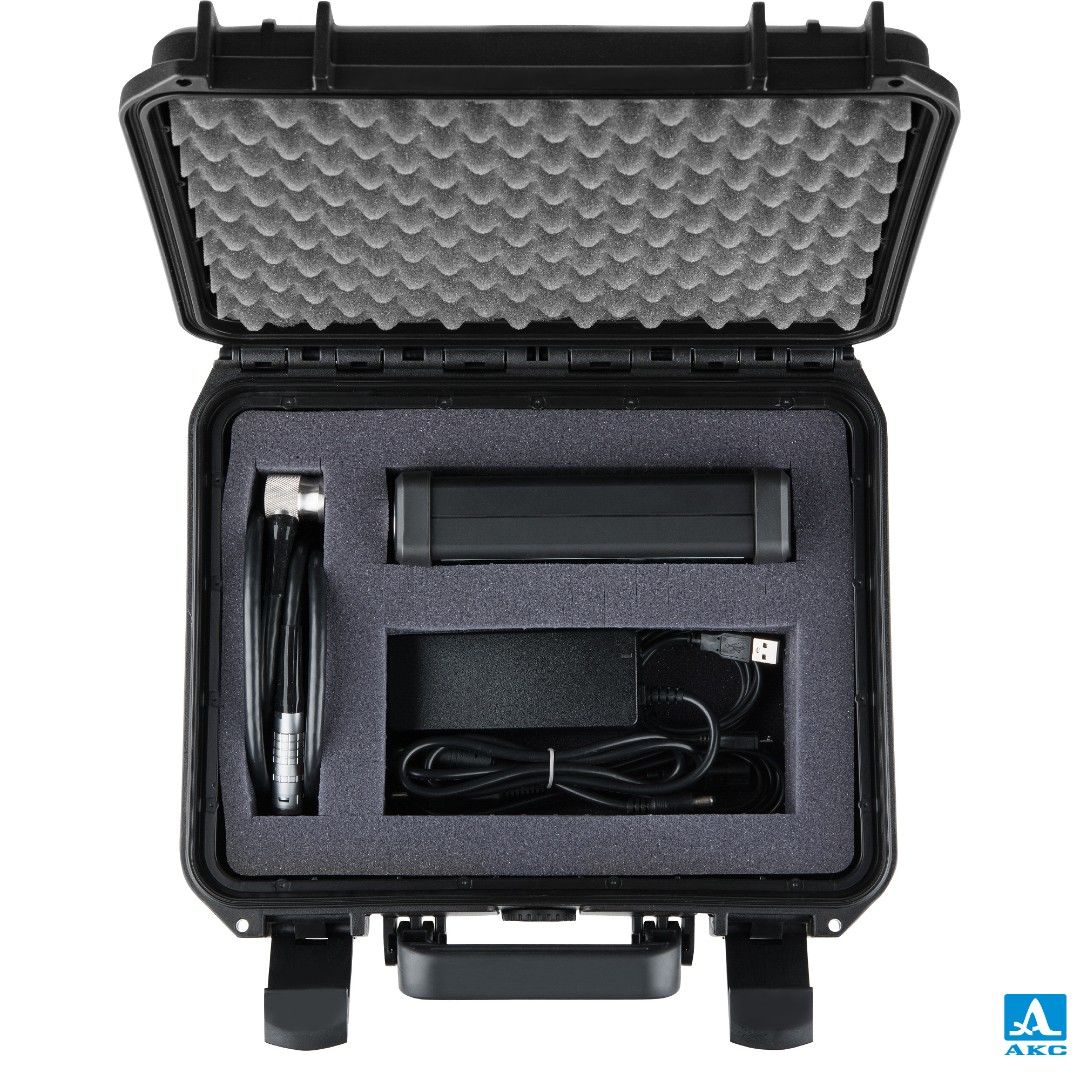

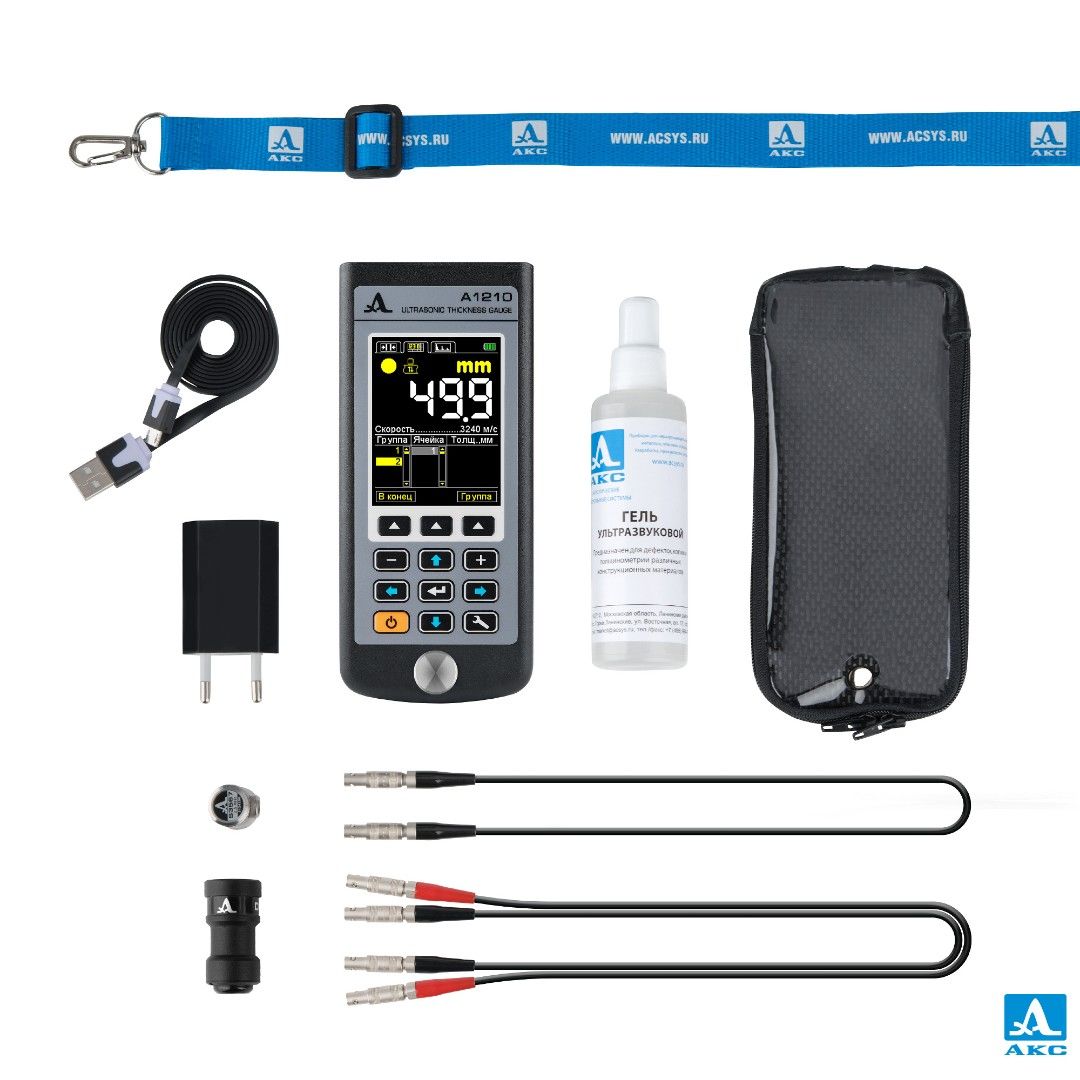

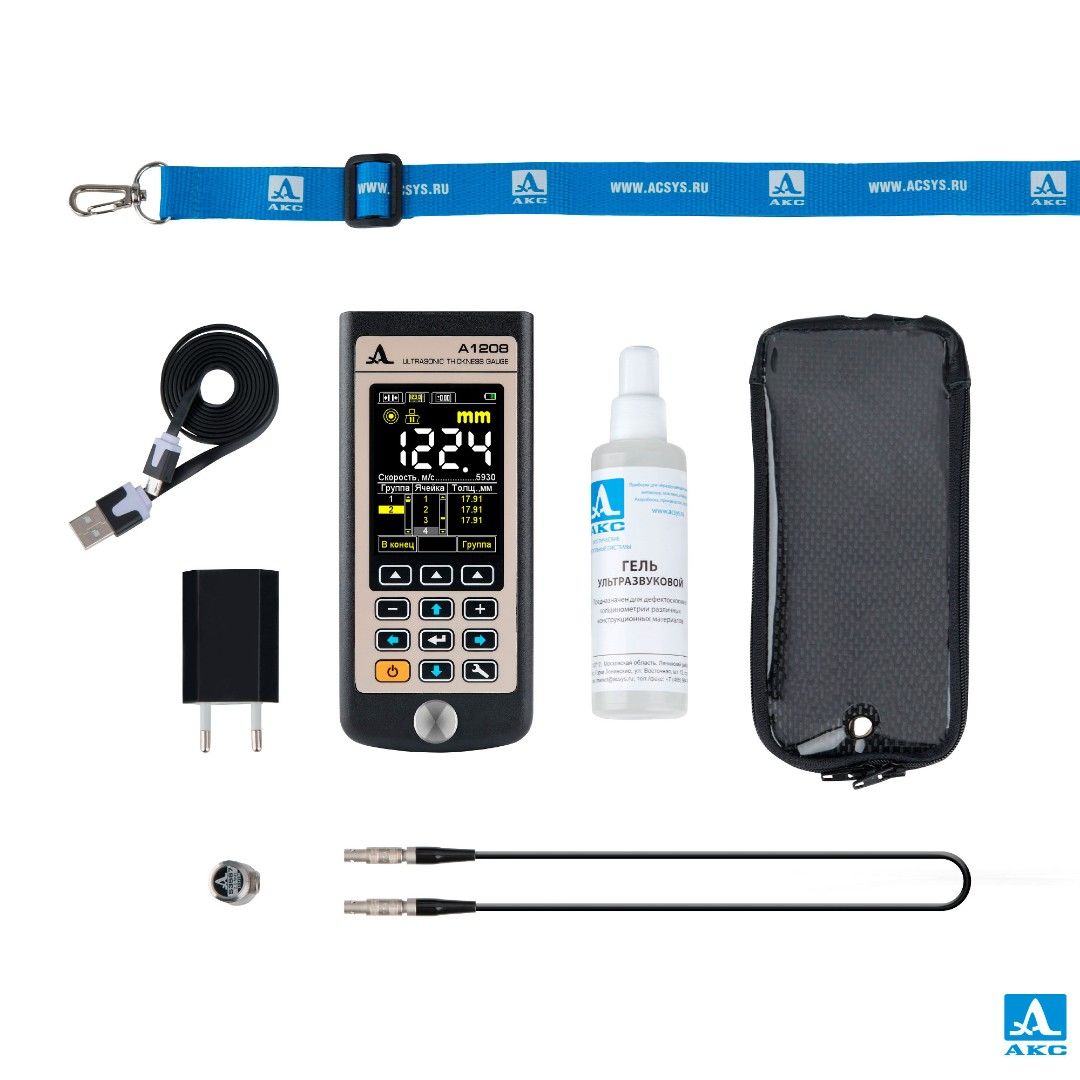

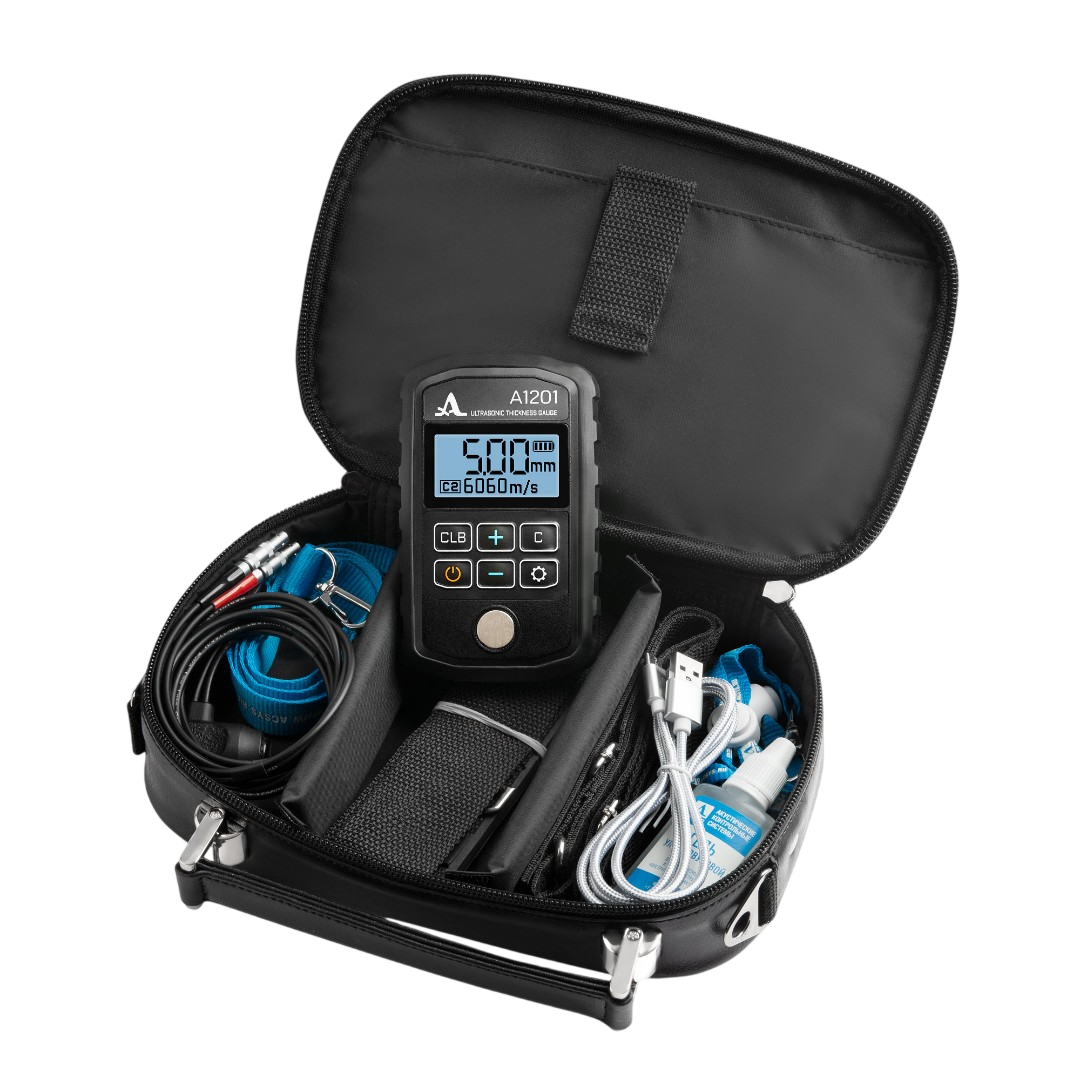

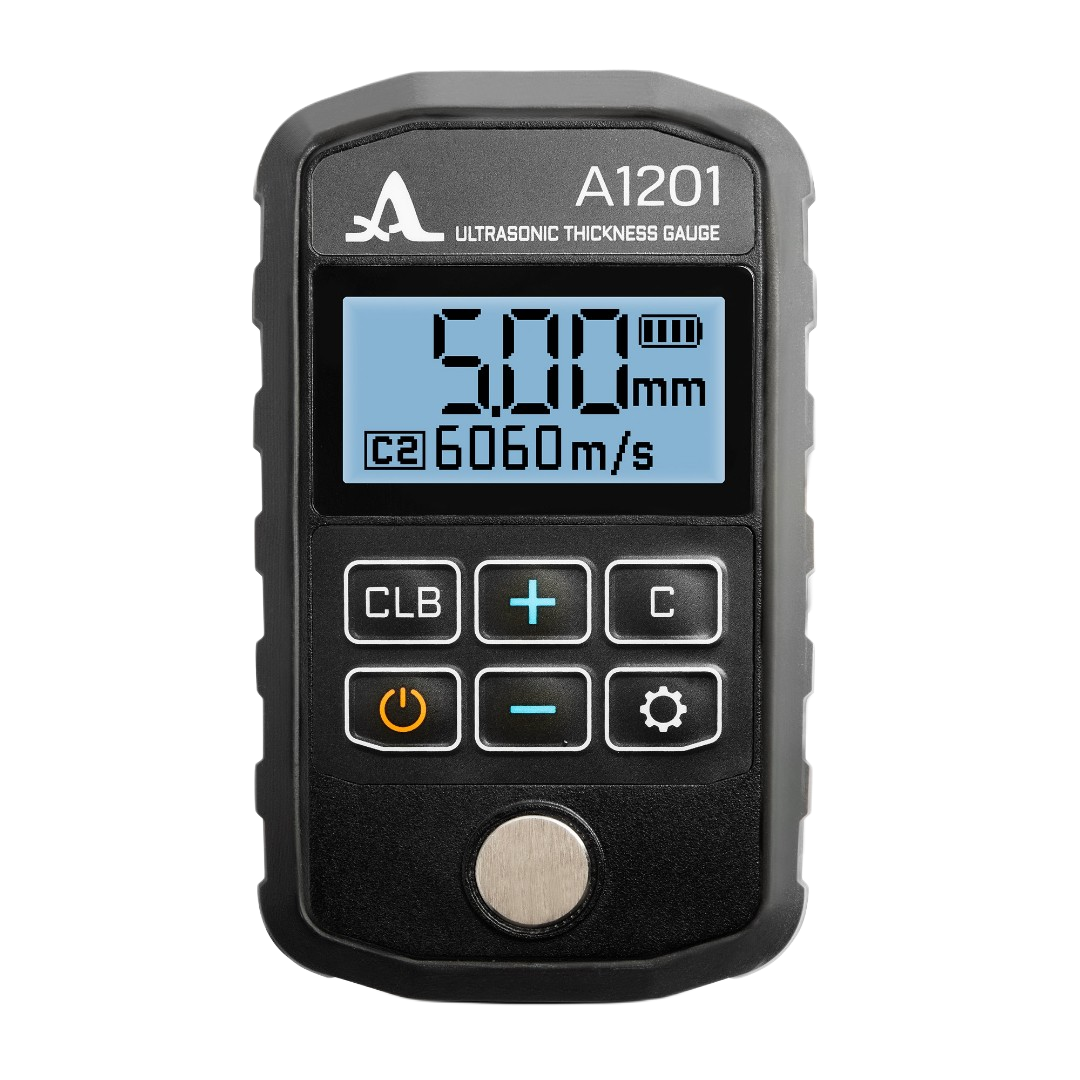

Предназначенные для работы в диапазоне температур от -30⁰С до +50⁰С толщиномеры моделей А1207 – А1210 и А-1270 предназначены для измерения размера стенок труб из ферромагнитных сплавов и пластика. Миниатюрное устройство А1207, массой всего 40 г способный работать от аккумулятора на протяжении 16 ч, идеально подходит для проведения быстрых проверок, в то время как масса А-1270 составляет 900 г, а приборов А1208-А1210 – 210 г. Рабочее напряжение моделей А1208-А1210 составляет 3,7 кВ, А1270 – 13,2 кВ и работать от аккумулятора они могут на протяжении 9 часов.

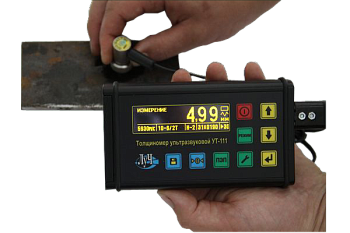

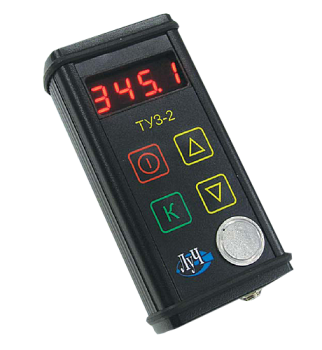

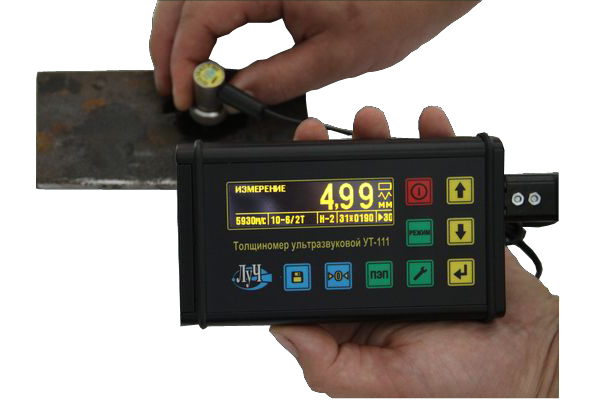

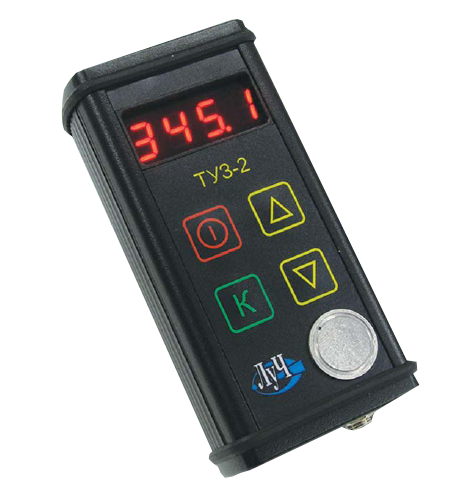

Расположенный в Балашихе Московской области НПК «Луч» был создан в 1997 году для разработки и выпуска приборов для неразрушающего контроля. Пользуются спросом их толщиномеры моделей ТУЗ-2 и УТ-111. ТУЗ-2 предназначен для определения толщин опасных и ответственных объектов, в т.ч. для замера остаточной толщины в зависимости от степени коррозионного износа. УТ-111 способен производить замеры толщины изделий металлоконструкций и других объектов, находящихся под водой. Работа обоих приборов может осуществляться от сети и от аккумулятора с металлом толщиной от 0,6 до 500 мм при температурах от -10⁰С до +50⁰С - УТ111 и от -30⁰С до +50⁰С – ТУЗ-2. УТ-111 имеет память на 20 тысяч измерений, чего нет у ТУЗ-2. Защита корпусов обоих приборов предусмотрена класса IP65.

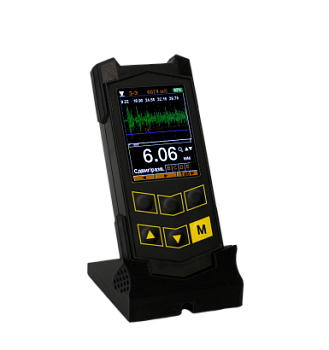

Особое место занимает толщиномер «Булат», разработанный и изготовленный компанией «Константа» из Санкт-Петербурга, основанной в 1993 году и работающей в области приборов для неразрушающего контроля. «Булат» обладает диапазоном измеряемых толщин от 0,5 до 300 мм, весить 150 г и имеет память на 100 тысяч измерений, но при этом способен работать в диапазоне температур от – 50⁰С до +150⁰С (длительное время) или до +450⁰С (кратковременный контакт).

Эти приборы предлагает компания «Литас» из Казани – один из лидеров российского рынка производства оборудования для неразрушающего контроля.
