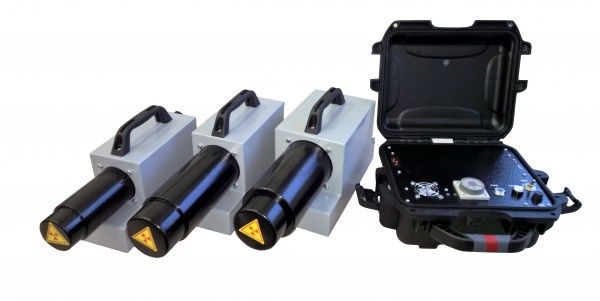

Переносной импульсный аппарат "ПИОН-2М"
Импульсный рентгеновский аппарат ПИОН-2М предназначен для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии.
Небольшой вес и габариты аппарата, при достаточно большой толщине просвечиваемого металла делают его незаменимым для радиографического контроля в сложных полевых условиях.
Технические характеристики аппарата позволяют производить съемку сварных швов трубопроводов как через две стенки - фронтально, так и панорамно.
С аппаратом поставляются два комплекта аккумуляторных батарей с возможностью оперативной замены в полевых условиях, что дает возможность использовать его без дополнительных источников питания и подзарядки в течении рабочей смены.
Универсальный пульт управления (ПУ) позволяет устанавливать время экспозиции с дискретностью 1 сек., контролировать уровень зарядки аккумуляторов. В зависимости от подключаемого кабеля, ПУ имеет два режима работы:
- непосредственное управление экспозицией через кабель 20м – при этом ПУ находится в руках у оператора;
- управление с задержкой включения – ПУ закрепляется на задней стенке рентгеновского блока и соединяется с ним кабелем 0,2м;
Постоянная работа инженеров нашего предприятия по усовершенствованию аппарата позволила значительно повысить надежность и стабильность его работы, увеличить время максимальной беспрерывной экспозиции
|
Электропитание
|
комплект аккумуляторных батарей, напряжением 18 В |
|
Размеры, мм
|
480 х 225 х 115 |
|
Масса, кг
|
8 |
|
Питание трубки
|
Импульсные |
|
Внутренняя среда
|
Маслонаполненные |
|
Вид трубки
|
Со стеклянной трубкой |
|
Тип охлаждения
|
без охлаждения |
|
Выход излучения
|
направленный |
|
Портативность
|
Переносной |
|
Вид оборудования
|
Передвижные |
