Импульсный рентгеновский аппарат Арина-3
Одним из наиболее эффективных методов работ по неразрушающему контролю материалов, изделий, сварных швов является рентгеновская дефектоскопия. Проверка качества с помощью ионизирующего излучения может проводиться в заводских цехах и на месте сварки труб газо- или нефтепровода. Поэтому приборы для рентгеноскопии должны выпускаться в стационарном и переносном исполнении для полевых условий. Такие аппараты представлены на отечественном рынке несколькими модельными рядами различных российских производителей. Рентгенографическое оборудование с мировыми брендами сейчас практически недоступно из-за санкций западных стран.
ООО «Спектофлэш» - производитель рентгеновских дефектоскопов
У российских производственных предприятий и исследовательских лабораторий, эксплуатирующих аппараты неразрушающего контроля спросом пользуется продукция компании «Спектрофлэш» из Санкт-Петербурга, разработавшая и выпускающая аппараты модельных рядов «АРИНА», «ПАМИР», «МАРТ», «СИРЕНА», в т.ч. прибор, пользующийся немалым спросом - портативный аппарат «АРИНА-3».
Описание и основные принципы работы дефектоскопа

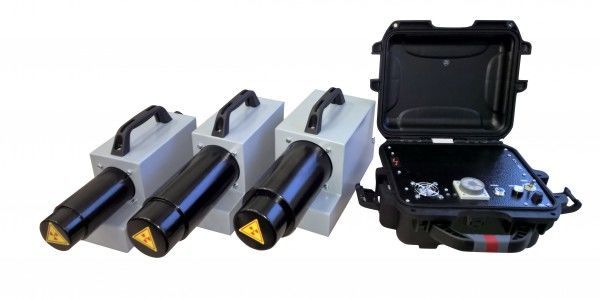

Аппарат «АРИНА-3» состоит из двух основных частей: рентгеновского блока, в котором размещен источник ионизирующего излучения и носимый пульт управления, присоединенный к блоку кабелем длиной 25 м, что обеспечивает работу оператора вне опасной зоны. В рентгеновском блоке размещены:
- рентгеновская трубка с холодным катодом;
- разрядник-обостритель и импульсный трансформатор, залитые трансформаторным маслом;
- первичный контур импульсного трансформатора, состоящий из накопительного конденсатора и газового коммутатора.
Находящийся в пульте управления источник первичного напряжения заряжает до величины 15 кВ накопительные конденсаторы, в результате чего срабатывает газовый коммутатор и происходит разряд накопительных конденсаторов через первичную обмотку импульсного трансформатора. Соответственно в его вторичной обмотке образуется высоковольтный импульс, способствующий срабатыванию разрядника-обострителя, что приводит к возникновению на электродах рентгеновской трубки высоковольтного импульса продолжительностью около 10-9 сек. Такое кратковременное, но мощное воздействие вызывает в вакуумном промежутке взрывную электронную эмиссию, которую сопровождает вспышка излучения. В переносном пульте управления размещаются:
- источник первичного напряжения – однотактный высокочастотный генератор на транзисторах с самовозбуждением, причем нагрузка для него – высоковольтный повышающий трансформатор;
- таймер экспозиции с несколькими временными поддиапазонами для переключения которых на лицевой поверхности таймера размещен микропереключатель;
- цепи управления и защиты, обеспечивающие устойчивость работы генератора и его защиту в случае отсутствия нагрузки в высоковольтной цепи и защиту от перегрева.
На фасадной стороне пульта управления размещены следующие устройства для работы и индикации:
- тумблер подключения к электросети;
- кнопка включения рентгена;
- таймер экспозиции.
Кроме этого, на пульте аппарата располагается ключ безопасности, предупреждающий несанкционированное использование прибора «АРИНА».
Особенности дефектоскопа
Импульсный дефектоскоп «АРИНА-3» имеет в ходе эксплуатации некоторые особенности, в частности:
- использование в работе аппарата «АРИНА-3» принципа взрывной электронной эмиссии на холодном катоде;
- благодаря нерегулируемому напряжению на аноде рентгеновской трубки становится возможной эксплуатация аппаратов «АРИНА» для просвечивания толщин материалов определенного диапазона;
- возможность за счет угла выхода ионизирующего излучения, составляющего примерно 150⁰ и использования бокового лепестка излучения получать псевдопанорамные снимки, полезные для эксплуатации аппаратов «АРИНА» при работе в условиях трудного доступа;
- малый вес и размеры, что повышает возможности использования дефектоскопов «АРИНА» в условиях строительной площадки.
Благодаря эти особенностям дефектоскопы «АРИНА» востребованы на рынке.
Эксплуатация дефектоскопа
Для эксплуатации аппарата в полевых условиях «АРИНА-3» разработаны и применяются специальные приспособления:
- «Паук-2М/80» - крепежная рамка с шаровыми регулировочными механизмами, установленными на ножки и магнитными держателями для работы со стальными трубами диаметром более 219 мм. Излучающий блок монтируется на основание изделия и закрепляется винтами. Фокусное расстояние регулируется путем замены ножек на элементы другой длины. Приспособление комплектуется ножками 4 длин;
- «ШРТ-1/80» - штатив с цепным креплением для работы с трубами диаметром от 57 до 1420 мм. Стойка штатива прижимается к трубе при помощи ручки редукторного устройства. На стойке из нержавеющей стали располагается шаровый регулировочный механизм с муфтой для крепления и фиксации рентгеновского блока дефектоскопа;
- «ШРТ-3/400» - треножный штатив с элевационным подъемным механизмом с опорной площадкой на шаровой головке. Штатив позволяет крепить рентгеновский блок дефектоскопа на высоте от 1,05 до 3,1 м с установкой необходимого направления рентгеновского луча.
Эти изделия, равно как и импульсные аппараты «АРИНА» можно купить у официального представителя ООО «Спектрофлэш» в Приволжском федеральном округе – компании «Литас» из Казани.
Похожие товары по фильтру
|
[] |
Аксессуары по фильтру
|
[] |
Размер эффективного фокусного пятна, мм
|
3 |
Толщина стали, мм
|
30 |
Размеры, мм
|
420*125*215 |
Масса, кг
|
5,5 |
Питание трубки
|
Импульсные |
Внутренняя среда
|
Маслонаполненные |
Вид трубки
|
Со стеклянной трубкой |
Тип охлаждения
|
без охлаждения |
Выход излучения
|
направленный |
Портативность
|
Переносной |
Вид оборудования
|
Передвижные |
