Импульсный рентгеновский аппарат Арина-1

Моноблочный переносной аппарат рентгеновского излучения импульсного типа Арина-1 работает от аккумуляторов при напряжении тока на аноде трубки 180 кВ и предназначен для неразрушающего контроля радиографическим методом небольших объектов. Массогабаритные характеристики прибора позволяют производить с его помощью проверку объектов в крайне ограниченных объемах и полевых условиях.

Эта модель рентген аппарата активно используется для контроля качества в металлургии, машиностроении, химической промышленности, строительстве. С его помощью определяется качество сварных швов магистральных трубопроводов, транспортирующих горячую воду под давлением или углеводородное сырье и продукцию, полученную в результате его переработки. Использование рентген аппарата Арина-1 в качестве генератора рентгеновских лучей дает возможность осуществлять проверку сварных швов на наличие непроваров, пор, включений посторонних материалов.

Принцип действия рентген аппарата Арина-1

В основу деятельности трубок рентген аппаратов, положен принцип взрывной электронной эмиссии. Этот принцип реализует явление, возникающее только при определенном напряжении электрического поля. При этом в вакуумном диоде при значительном разогреве отдельных областей катода под воздействием собственного тока автоэмиссии, происходит взрывообразное образование плотной плазмы, служащей для процесса источником большого количества электронов.

Плазма, образовавшаяся на катоде вакуумного диода, приводит к образованию металлической жидкой фракции, в которой в результате воздействия электрического поля возникают микроострия, а на твердой части катода образуются кратеры, в результате чего образуется микрорельеф катода. Постоянное изменение рельефа, получившее название «эффекта самовосстанавливающегося катода», реализуется в рентгеновских трубках, применяющихся в моноблочных переносных генераторах рентгеновского излучения импульсного типа серии АРИНА.

Область применения аппарата Арина-1

Работа аппарата Арина-1 заметна практически во всех отраслях промышленности и строительства при ведении неразрушающего контроля радиографическими методами. Небольшой вес, компактные размеры блока, использование аккумуляторов, делают использование излучателей такого типа в полевых условиях, на строительных площадках и сварочных полигонах трубопроводов, предназначенным для транспортировки углеводородного сырья и продукции ее переработки, а также магистральных теплотрасс, работающих под давлением. В результате работы рентгеновских аппаратов Арина в сварных швах обнаруживаются внутренние дефекты, как-то непровары, поры, подрезы.

Рентген аппарат Арина-1 имеет диаграмму направленности геометрически близкой к полусфере, благодаря чему прибор может работать в режиме, как направленного, так и панорамного просвечивания. При кольцевых сварных швах трубопроводов, рентгеновское просвечивание целесообразно выполнять из центра трубы с использованием специальных приспособлений (кроулеров, тележек). Использование этого метода даст возможность произвести проверку стыка всего за одну экспозицию, что позволит сэкономить ресурс генератора.

Для повышения радиационной безопасности и улучшения условий для неразрушающего контроля используется малогабаритная самоходная установка Сирена-5, где генератор Арина-1 является аппаратом для управления. Работа этой установки очень эффективна при просвечивании трубопроводов диаметром от 530 до1020 мм. Кроме этого этот аппарат:

• используется в условиях, когда сочетание устройства, рентгеновской пленки и усиливающих экранов соответствует требованиям техническому заданию заказчика, в части чувствительности неразрушающего контроля;
• применяется при необходимости проведения проверки радиографическим методами в полевых условиях, в труднодоступных местах, на высоте, в ограниченном пространстве, чему способствуют встроенные в прибор аккумуляторы;
• эффективен при малых объемах неразрушающего контроля или просвечивании труб малого диаметра, когда трубка не находится под напряжением более 15 минут за час;
• может применяться при относительно невысоких требованиях к точности проверок, поскольку стоимость импульсных аппаратов заметно ниже цены на приборы непрерывного действия.

Аппарат рентгеновского излучения импульсного типа Арина-1 представляет интерес для работы служб качества производственных предприятий различных сфер деятельности.

Конструкция рентгеновского аппарата Арина-1

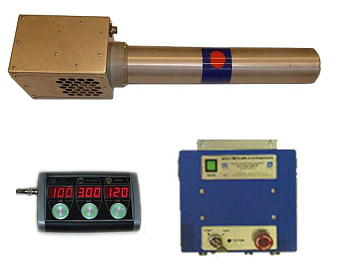

В аппарате Арина-1 не предусмотрен выносной блок питания и управления, все это смонтировано в едином блоке, где кроме рентгеновской трубки с высоковольтной частью системы питания и управления располагаются два никель-металлгидридных аккумулятора, выдающих импульсы в течение 30 минут, т.е примерно на 30 – 40 снимков. Кроме блока излучателя в комплект этого аппарата входит компактный пульт управления со счетчиком импульсов, а также зарядное устройство для аккумуляторов, работающее от сети переменного тока напряжением 220 В. Пульт соединяется с блоком излучателя высоковольтным кабелем длиной 20 м, что повышает радиационную безопасность оператора.

В импульсном аппарате Арина-1 регулировка анодного тока и напряжения не предусмотрена. Поэтому с учетом постоянного значения амплитуды импульсов с напряжением 180 кВ, возможности контроля определенных толщин и материалов несколько ограничены напряжением срабатывания разрядника-обострителя. Качество контроля регулируется выбором экспозиции, в частности количеством импульсов излучения. Управление прибором: выбор количества импульсов, определение фокусного расстояния, использование конкретного типа пленки и усиливающих экранов дают возможность добиться соответствия фактических параметров требованиям нормативной документации.

Особенности аппарата Арина-1

В отличие от других моделей линейки АРИНА, рентгеновский аппарат первой модели выполняется в виде моноблока, где воедино объединены излучатель рентгеновских лучей, источник первичного напряжения и питание - аккумуляторы. Здесь не предусмотрен ударопрочный влагозащищенный кейс с блоком питания (аккумуляторами) и управления. Благодаря этому, эта модель более удобна при необходимости проверки в труднодоступных местах и стесненных условиях. Такой прибор можно использовать при направленном и панорамном просвечивании. К основным особенностям можно отнести:

• рабочее напряжение на аноде – 180 кВ;
• способность автономной работы с питанием от встроенных аккумуляторов;
• угол выхода излучения близок к полусфере и достигает 150°.

От аппаратов с постоянным потенциалом моноблочный переносной аппарат рентгеновского излучения импульсного типа Арина-1 отличается:

• нерегулируемым напряжением на катоде рентгеновской трубки;
• невысоким качеством рентгеновских снимков;
• способностью работы от аккумуляторов в режимах с минимальной продолжительностью экспозиции;
• простотой в управлении и обслуживании;
• более низкой ценой.
