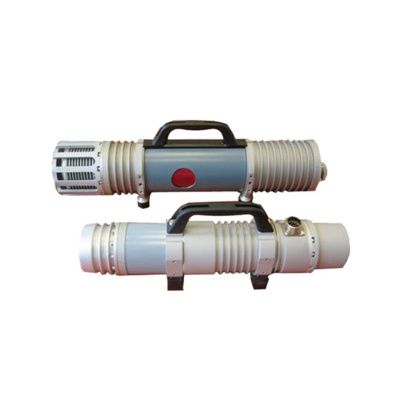

Рентгеновский аппарат МАРТ-200
МАРТ-200 — переносной аппарат, предназначенный для неразрушающей дефектоскопии материалов методом рентгенографии. Он позволяет выявлять дефекты в металлических деталях и конструкциях, некачественные сварные швы, литье. В отличие от МАРТ-250, этот аппарат подходит для точечного и панорамного просвечивания.
Технические особенности
Конструкция аппарата оптимизирована для его использования в полевых условиях. В нее входят два блока, соединенных между собой высокочастотным кабелем.
Рентгеновский блок выполнен в герметичном корпусе, который заполнен трансформаторным маслом. Оно служит одновременно и изолятором, и охлаждающей средой. Внутри корпуса находятся рентгеновская трубка и высоковольтный преобразователь. Излучающее окно имеет торцевое расположение. Для удобства переноски корпус имеет ручку, а устойчивость во время работы обеспечивают прорезиненные ножки. Для крепления на объекте могут использоваться дополнительные приспособления: магнитные держатели, штативы.
На пульте управления расположены:
- Кнопки настройки.
- Органы управления временем облучения.
- Цифровой дисплей для отображения напряжения и времени экспозиции.
- Светодиодные индикаторы готовности и активности излучения.
- Ключ безопасности для включения высокого напряжения.
МАРТ-200 — мощный аппарат. При максимальном напряжении на расстоянии 50 см от аппарата доза излучения будет не менее 3 рентген в течение минуты. Такой мощности достаточно для того, чтобы «пробить» излучением достаточно толстые металлические детали.
Напряжение аппарата настраиваемое — от 105 до 200 кВ с возможностью регулировки с шагом 5 кВ. Это позволяет настраивать режим работы аппарата под различными задачи.
Чувствительность радиографического контроля соответствует 1 классу по ГОСТ 7512. У МАРТ-200 торцевой выход излучения, а не боковой, как у многих аналогов. Излучение распространяется широким конусом 140°. Центральная часть этого пучка подходит для направленного просвечивания и детального контроля определенных участков, например, сварного шва. При панорамном просвечивании можно задействовать весь широкий угол — аппарат охватывает сразу большую зону и не требует перемещения при дефектоскопии. Этот режим подходит для контроля цилиндрических объектов.
При максимальной мощности диаметр фокусного пятна МАРТ-200 не превышает 2,2 мм, что обеспечивает достаточную четкость изображения. Особенно важен небольшой диаметр фокусного пятна при выявлении мелких дефектов, размером от десятых долей миллиметра.
Принцип работы
В основе работы МАРТ-200 лежит принцип генерации рентген излучения через бомбардировку анода ускоренными электродами. Напряжение подается на преобразователь в пульте управления, который формирует высокочастотный сигнал и подает его в рентгеновский блок. Трансформатор и умножитель напряжения, расположенные внутри блока, создают постоянное высокое напряжение, необходимое для работы трубки.
Разогретая катодная спираль, расположенная внутри трубки, испускает электроны, которые ускоряются электрическим полем, после чего они ударяются в вольфрамовый анод. Возникает рентгеновское излучение, которое выходит через торцевое окно блока под углом 140°. Оно проходит через исследуемый объект и формирует изображение на пленке.
Для исключения риска перегрева трубки используется повторно-кратковременный цикл работы. Время непрерывного излучения не превышает 10 минут, после чего следует такой же перерыв. В случае подъема температуры более 70 градусов, аппарат автоматически отключается.
Область применения
Аппарат МАРТ-200 применяется для контроля качества сварных соединений, литья, металлоизделий. Использование рентгеновской пленки со свинцовыми экранами позволяет получать четкое изображение при просвечивании металла толщиной о 20 мм. Компактные размеры и небольшой вес позволяет применять его в полевых условиях, труднодоступных местах. Аппарат можно подходит для использования в разных отраслях:
- Нефтегазовая отрасль. С помощью МАРТ-200 проводят контроль трубопроводов, резервуаров и других критических важных конструкций. Рентгеновский неразрушающий контроль помогает выявлять внутренние дефекты, трещины, поры, непровары.
- Энергетика. В этой сфере с помощью МАРТ-200 проводят дефектоскопию котлов, турбин, паропроводов, то есть тех объектов, надежность которых напрямую влияет на безопасность эксплуатации.
- Строительство. В строительной сфере МАРТ-200 позволяет контролировать качество сварных швов в металлоконструкциях мостов, высотных зданий и т.д.
- Машиностроение. В производстве тяжелой техники, судов, вагонов с помощью МАРТ–200 можно проверять качество литья, поковок, сварных швов.
- Авиационная и космическая промышленность. В этих отраслях к качеству конструкций и элементов предъявляются повышенные требования. Применение рентгенографического неразрушающего контроля позволяет контролировать их соблюдение.
- Ремонтные и сервисные работы. МАРТ-200 используют для оценки состояния станков и оборудования. Это позволяет определить необходимость ремонта, объем восстановительных работ.
Особенности и преимущества
Одна из особенностей МАРТ-200 — конструкция с торцевым выходом излучения под углом 140°. Это позволяет проводить с помощью аппарата и контроль сварных швов, и панорамное просвечивание цилиндрических конструкций. Среди других преимуществ:
- Мобильность. МАРТ-200 имеет компактные размеры и небольшой вес, что облегчает его транспортировку на объект и позволяет использовать в труднодоступных местах, например, внутри резервуара, на большой высоте и т.д.
- Продуманная система управления. Цифровой интерфейс позволяет точно регулировать параметры, устанавливать необходимое время экспозиции. Режимы работы отображаются с помощью светодиодной индикации.
- Стабильность параметров излучения. В конструкции МАРТ-200 применяется высокочастотный преобразователь напряжения.
- Безопасность. МАРТ-200 имеет многоуровневую защиту, автоматическое отключение при перегреве. Во время работы аппарата управление блокируется, также есть ключ-замок для предотвращения случайного включения. Конструкция маслонаполненного блока обеспечивает надежную изоляцию и охлаждение.
- Универсальность применения. Аппарат может применяться с различными типами приемников излучения, совместим со многими расходными материалами и вспомогательными приспособлениями, его можно применять с различными системами регистрации изображения — от рентген пленки до цифровых интерфейсов. Он подходит для контроля качества металлоконструкций в разных отраслях промышленности, в том числе тех, где к надежности предъявляются повышенные требования. Аппарат можно эксплуатировать при температурах окружающей среды от -20 до +40°С и относительной влажности до 98% при +25°С без конденсации влаги.
- Эргономичность. Конструкция аппарата делает его удобным для эксплуатации в сложных полевых условиях, труднодоступных местах.
- Длительный срок службы. Средняя наработка на отказ составляет не менее 200 часов при соблюдении регламента технического обслуживания, а полный срок службы достигает 5 лет при условии своевременной замены рентгеновской трубки.
- Соответствие стандартам. Аппарат соответствует нормам радиационной безопасности (НРБ-99/2009, ОСПОРБ-99/2010). Уровень создаваемых радиопомех не превышает значений, установленных ГОСТ Р МЭК 61326-1 для оборудования класса А. Это позволяет использовать его в различных промышленных условиях без риска создания электромагнитных помех.
МАРТ-200 — эффективное решение для неразрушающего контроля. Он сочетает в себе эргономичность и универсальность. Конструкция с маслонаполненным блоком и выносным пультом управления позволяет эксплуатировать аппарат в сложных условиях. Технические характеристики делают его подходящим решением для разных отраслей промышленности, где требуется неразрушающий контроль критически важных объектов.
Размер эффективного фокусного пятна, мм
|
0,9 × 1,4 |
Диапазон рабочих температур, °С
|
-20 ÷ +40 |
Толщина стали, мм
|
30 (D7 + Pb) 40 (F8 + RCF) 50 (F8 + NDT 1200) |
Максимальная мощность на аноде трубки, Вт
|
100 |
Масса пульта, кг
|
4 |
Размеры, мм
|
580 × 140 × 190 (излучатель) |
Масса, кг
|
9 |
Питание трубки
|
Постоянного потенциала |
Внутренняя среда
|
Маслонаполненные |
Вид трубки
|
Со стеклянной трубкой |
Тип охлаждения
|
без охлаждения |
Выход излучения
|
направленный |
Портативность
|
Переносной |
Вид оборудования
|
Передвижные |
