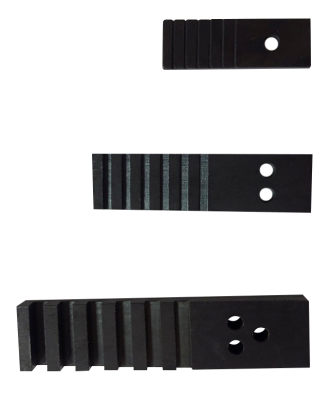

Эталон канавочный Fe №1 (11) с маркировкой и поверкой
Компания "Литас", занимающаяся разработкой, производством и реализацией технических средств для дефектоскопии и контроля неразрушающими методами, предлагает приобрести канавочные эталоны чувствительности. Качество продукции собственного производства подтверждено международным сертификатом ISO 9001. Изготовление продукции соответствует нормативам российского ГОСТ 7512-82, производится согласно Техническим Условиям 4276-025-59316336-2013.
Предназначение
Канавочные эталоны АРГО позволяют определить чувствительность контроля, выполняемого методами радиографии. При этом видимые на рентген-снимке потемнения сравнивают с глубиной канавок эталона. Чтобы определить параметры, используют как визуальные методы, так и денситометр.
Как того требует российский стандарт, для изготовления эталонов используются материалы, аналогичные по химсоставу обследуемому объекту. В отдельных ситуациях допустимо изготовление из материала, показатель радиографического поглощения которого равен либо меньше показателя обследуемого изделия.
Эталон — это пластина, на которой есть 6 канавок. Она имеет идеальные, резко очерченные дефекты. Глубина каждой последующей канавки увеличивается в 1,39 раза. Общая толщина контролируемого изделия резко меняется в зоне границы, а в реальном металле это происходит постепенно. Также у реальных дефектов неправильная геометрическая форма, наблюдается их рассредоточение. Из-за этого возможно невыявление пор, включений шлака с диаметрами, равными высоте прорези либо диаметру проволоки.
Стандартными являются такие материалы, как никель медь, некоторые виды стали, магний, титан, алюминий. В маркировке содержится логотип, дата изготовления, номер изделия и еще две цифры. Одна из них обозначает материал, использованный для изготовления, вторая – размер.
Канавочные эталоны для оценки чувствительности радиографического контроля маркируются по ГОСТ 7512-82. После контроля они калибруются сотрудниками службы метрологии, получают калибровочный сертификат. Межповерочный интервал — не более пяти лет.
Преимущества сотрудничества
Компания "Литас" гарантирует:
- поставку сертифицированных изделий, соответствующих ГОСТ 7512-82;
- эталоны внесены в Реестр типов СИ под номером 70634-18;
- высокое качество продукции и кратчайшие сроки поставки.
Глубина канавок, мм
|
h1=0,60, h2=0,5, h3=0,40, h4= 0,3, h5= 0,20, h6= 0,10 |
Радиус угла канавки, мм
|
0,1 |
Ширина канавки номинальная, мм
|
0,5 |
Ширина эталона номинальная, мм
|
10 |
Толщина эталона, номинальное значение, мм
|
2 |
Длина эталона, номинальное значение, мм
|
30 |
Шаг канавок номинальный
|
2,5 |
