Тепловизоры Testo

К вновь возведенным и реконструированным зданиям, продукции различных отраслей металлургии и машиностроения действующими техническими регламентами предъявляются достаточно жесткие требования по энергоэффективности. Определить интенсивность и локализовать места потерь тепловой энергии позволяют тепловизоры - приборы, демонстрирующие распределение температуры по зонам наблюдаемых поверхностей. На дисплее прибора разными цветами отражается температура поверхности объекта, определенная по ее электромагнитному излучению в инфракрасном диапазоне.

Тепловизоры из Ленцкирхе

Удобные и эффективные ручные тепловизоры выпускаются транснациональной компанией «Testo SE & Co. KGaA» штаб-квартира которой базируется в коммуне Ленцкирхе, Германия, (федеральная земля Баден-Вюртенберг). Основной поставщик тепловизоров этой марки в России - ООО «Литас» из Казани, уже более 20 лет поставляющая на отечественный рынок измерительные приборы и оборудование для исследований в различных сферах деятельности.

Тепловизоры, изготовленные на предприятиях, входящих в состав компании, представляют собой ручные оптические приборы с встроенным вычислителем. Они предназначены для мониторинга энергоэффективности объектов и поиска дефектов, вызывающих утечки тепла. Обладая высокой тепловой чувствительностью (способностью находить различия между элементами исследуемой поверхности при незначительной разнице в их температурах), тепловизоры быстро и с высокой степенью точности бесконтактным методом обнаруживают дефекты в термоизоляции ограждающих конструкций объектов, неисправности в элементах систем отопления, вентиляции и кондиционирования, отклонения от нормативных требований механических установок и др.

Компоненты тепловизора

Полноценную реализацию своих функций тепловизорам обеспечивают составляющие их элементы:

• детектор (матрица), формирующая наглядность, объемность и информативность полученной термограммы, определяющая класс и уровень прибора;
• телеобъектив: элемент тепловизора - оптическое устройство, дающее возможность производить обследование объектов, находящихся на значительном расстоянии;
• программный комплекс «IRSoft», позволяющий анализировать результаты обследования, изучать места дефектов, корректировать материалы, сохранять термограммы в формате JPEG, а также оформлять наглядные и информативные отчеты.

Благодаря этим элементам тепловизоры способны в ходе обследования обнаружить потери тепловой энергии в зданиях, сооружениях, промышленных установках и дефекты в отдельных изделиях.

Модельный ряд ручных тепловизоров от компании «Литас»

Ручные тепловизоры, предлагаемые компанией «Литас», предназначены для локализации мест утечек тепла, поиска перегревающихся соединений электрических сетей, обнаружения мостиков холода в местах примыканий и стыков, а также выявления дефектов ограждающих конструкций зданий и сооружений.

Модельный ряд цифровых приборов включает 8 основных типов, а с модификациями насчитывает 21 прибор. Все они:

• работают в диапазоне температур от -15°С до +50°С;
• могут храниться при температурах от -30°С до +60°С;
• получают питание от литиево-ионного быстрозаряжаемого аккумулятора, замена которого возможна в рабочих условиях;
• выпускаются с уровнем влагозащиты IP54, когда допускается работа с возможностью попадания на прибор некоторого количества пыли и водяных брызг.

Другие характеристики приборов меняются в зависимости от модели тепловизора:

1. «Testo 865»:

• матрица 160 x 120 пикселей с возможным увеличением размера до 320 x 240 пикселей позволяет получить разрешение в 19200 точек температурных замеров и соответственно высокое качество термограммы;
• визуализация температурной разницы – от 0,12°С;
• габариты - 219×96×95 мм;
• время работы от одной зарядки - 4 часа;
• вес – 0,51 кг;
• дисплей - 8,9 см (3,5") TFT, QVGA (320 x 240 пикс.);
• температурный диапазон измерений от -20°С до +280°С;
• погрешность ±2°C или ±2 % от измеряемых значений.

2. «Testo 868»:

• матрица160 x 120 пикселей с возможным увеличением размера до 320 x 240 пикселей позволяет получить разрешение в 19200 точек температурных замеров и соответственно высокое качество термограммы;
• визуализация температурной разницы – от 0,10°С;
• габариты - 219×96×95 мм;
• время работы от одной зарядки - 4 часа;
• вес – 0,51 кг;
• дисплей - 8,9 см (3,5") TFT, QVGA (320 x 240 пикс.);
• температурный диапазон измерений от -30°С до +100°С и от 0°С до +650°С;
• погрешность 2°C, ±2% от измеряемых значений; ±3% от измеряемых значения при измеряемых температурах от +350°C до +550°C.

3. «Testo 871»:

• выявление мест поражения плесенью;
• матрица 240 x 180 пикселей с возможным увеличения размера до 480 x 360 пикселей позволяет получить разрешение в 43200 точек температурных замеров и соответственно высокое качество термограммы;
• визуализация температурной разницы – от 0,09°С;
• габариты - 219×96×95 мм;
• время работы от одной зарядки - 4 часа;
• вес – 0,51 кг;
• дисплей - 8,9 см (3,5") TFT, QVGA (320 x 240 пикс.);
• температурный диапазон измерений от -20°С до +280°С;
• погрешность ±2°C, ±2% от измеряемых значений.

4. «Testo 872»:

• матрица 320 x 240 пикселей с возможным увеличением размера до 640 x 480 пикселей позволяет получить разрешение в 76800 точек температурных замеров и соответственно высокое качество термограммы;
• визуализация температурной разницы – от 0,06°С;
• объектив 42° с фиксированным фокусом позволяет получить наглядную картину распределения температур;
• габариты - 219×96×95 мм;
• время работы от одной зарядки - 4 часа;
• вес – 0,51 кг;
• дисплей - 8,9 см (3,5") TFT, QVGA (320 x 240 пикс.);
• температурный диапазон измерений от -30°C до + 100°C и от 0°C до +650°C;
• погрешность ±2°C, ±2% от измеряемых значений.

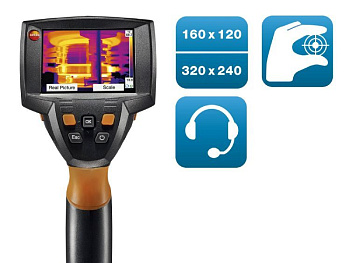

5. «Testo 875»:

• габариты - 152×108×262 мм;
• время работы от одной зарядки - 4 часа;
• вес – 0,9 кг;
• дисплей – ЖК, 3,5", 320 x 240 пикс;
• интервал измерений температуры от -30°C до + 100°C и от 0°C до +350°C;
• погрешность ±2°C, ±2% от измеряемых значений или ±3С° при температурах от -30°С до +220°С.

6. «Testo 882»:

• матрица 320 x 240 пикселей с возможностью увеличения размера до 640 x 480 пикселей позволяет получить разрешение в 76800 точек температурных замеров и соответственно высокое качество термограммы;
• габариты - 152×108×262 мм;
• время работы от одной зарядки - 4 часа;
• вес – 0,9 кг;
• дисплей – 8,9 см (3,5") TFT, QVGA (320 x 240 пикс.);
• интервал измерений температуры от -20°C до + 100°C и от 0°C до +350°C;
• погрешность ±2°C, ±2% от измеряемых значений или ±3% при температурах от +350°С до +550°С.

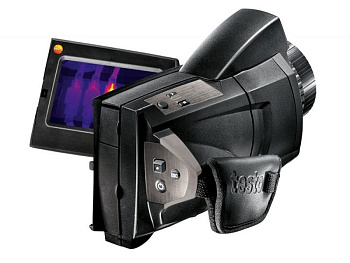

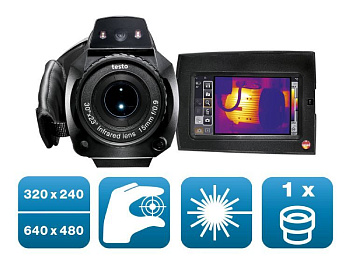

7. «Testo 885» могут поставляться:

• с одним объективом;
• с двумя объективами;
• с суперобъективом;
• с супер-телеобъективом;
• с супер-телеобъективом и дополнительным объективом;
• с супер-телеобъективом и еще двумя объективами.

Основные свойства тепловизора:

• матрица 320 x 240 пикселей с возможностью увеличения размера до 640 x 480 пикселей позволяет получить разрешение в 76800 точек температурных замеров и соответственно высокое качество термограммы;
• погрешность измерений±2°C, ±2% от измеряемых значений или ±3% при температурах от +350°С до +550°С.

В зависимости от модификации этой модели тепловизора некоторые характеристики приборов различаются:

• тип дисплея:


  8,9 см (3,5"), ЖК 320 x 240 пикс;

  8,9 см (3,5") TFT, QVGA 320 x 240 пикс;

  10,9 см (4.3") LCD 480 x 272 пикс;

• интервал измерений температуры:


  от-30°С до +100°C и от 0°С до +350 °C (переключаемый), опционально от 0°С до +650°С;

  от -20°C до +100°C и от 0°C до +350°C.

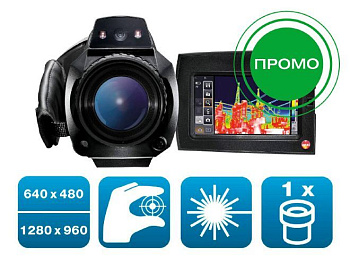

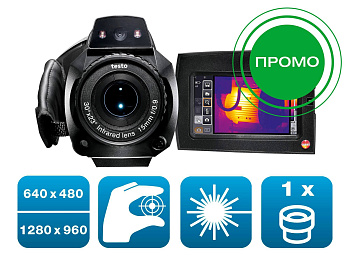

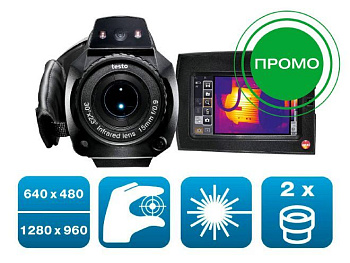

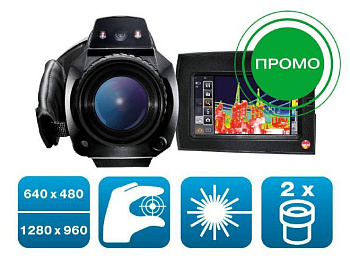

8. «Testo 890»:

• детектор 640 x 480 пикселей с возможностью увеличения размера до 1280 x 960 пикселей позволяет получить разрешение в 307200 точек температурных замеров и соответственно высокое качество термограммы;
• температурная чувствительность – до 40 мК;
• мастер создания панорамных термограмм;
• технология SiteRecognition – автоматическое архивирование термограмм к определенному месту измерения;
• запись голосовой информации;
• минимальное фокусное расстояние – 0,1 м;
• опционально – пакет для анализа процесса, соединяющий функцию регистрации последовательностей Sequence Capturing с функцией радиометрического видео;

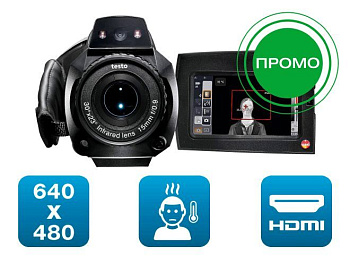

• опционально – функция поиска людей с повышенной температурой по медицинским показаниям;
• габариты - 253×132×111 мм;
• время работы от одной зарядки – 4,5 часа;
• вес – 1,63 кг;
• дисплей - ЖК, 4,3", 480 x 272 пикс;
• интервал измерений температуры от -20°C до + 100°C и от 0°C до +350°C; опционально от +350°C до +1200°C;
• погрешность ±2°C, ±2% от измеряемых значений.

Тепловизоры моделей 865, 868, 871 и 872 имеют:

• функцию автоматического распознавания точки с критической температурой с выведением ее на дисплей;
• функцию IFOV Warner, позволяющей определить минимальное значение измерения термограммы.

Приборы моделей 868, 871 и 872 дополнительно обладают:

• функцией ScaleAssist - автоматически настраивающей температурную шкалу;
• функцией ɛ-Assist автоматически определяющей и устанавливающей коэффициенты излучения и отраженной температуры;
• приложением Thermography App, позволяющим писать отчеты на месте обследования, сохранять на смартфоне или планшете и отправлять по электронной почте; использовать смартфон или планшет в качестве пульта управления цифровым прибором или второго дисплея.

В приборах 871 и 872 поддерживают технологию Bluetooth, что позволяет тепловизорам интегрировать результаты измерений других совместимых цифровых приборов.

В модели 868, 871, 885 и 890 встроены интегрированные цифровые камеры со светодиодной подсветкой. Эти камеры позволяют в дополнение к термограмме получить качественные реальные изображения. В работе камеры используют технологию совмещения реального и цифрового снимков («TwinPix»), что дает возможность улучшить зрительное восприятие термограмм.

Длинный модельный ряд тепловизоров «Testo» позволяет выбрать прибор для обследований, способный максимально эффективно контролировать энергоэффективность конкретных объектов.
