Портативные рентгеновские аппараты

«Литас» - производство, продажа, обслуживание рентгеновское оборудование

Более 20 лет назад ведущими специалистами бывшего института фотоматериалов, входившего в состав ОАО «Тасма» (Казань) было создана компания «Литас», на начальном этапе занимавшаяся отделкой рентгенографических пленок и освоившая впоследствии технологии производства аппаратуры неразрушающего контроля с использованием методов рентгеноскопии. Кроме этого ООО «Литас» является представителем многих российских и зарубежных производителей радиографического оборудования. Поэтому «Литас» занимает одно из первых мест в рейтинге отечественных компаний, оказывающих полный комплекс услуг при работе с рентген-аппаратурой, по выбору максимально эффективной модели для конкретного случая контроля.

Портативные рентгеновские аппараты для неразрушающего контроля от ООО «Литас»

Компания «Литас» предлагает аппаратуру для проверки качества методами рентгеноскопии, выпускаемую специализированными отечественными и зарубежными предприятиями, продукция которых уже проверена длительной эксплуатацией в различных условиях.

Аппараты «Радон»

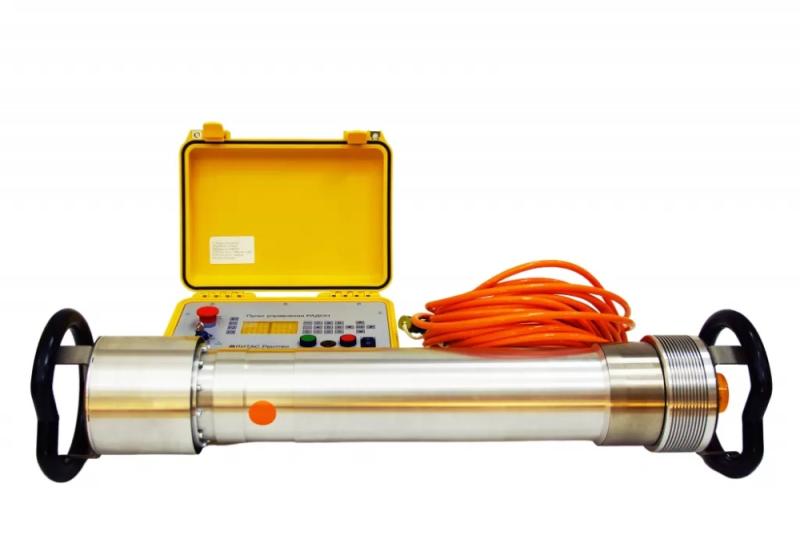

Переносные моноблочные высокочастотные рентген-установки «Радон» выпускаются компанией Литас из Казани. Благодаря компактности и простоте эксплуатации, это оборудование широко применяется в мобильных рентгеновских лабораториях компаний, прокладывающих и эксплуатирующих трубопроводы углеводородного сырья. Чаще всего они используются при неразрушающем контроле качества сварных швов трубопроводов и емкостных сооружений. Выпускаются две модели аппарата:

• направленного действия – Радон-250;
• с трубкой для панорамной съемки – Радон-250П.

В зависимости от выхода излучения толщина стали, подвергаемой просвечиванию составляет 54/75/95 для Радон-250 и 45/50/60 для Радон-250П. Масса каждого из аппаратов - 27 кг, причем носимый кейс управления весит 7 кг, работают они в интервале температур от -40°С до +75°С.

Аппараты «ПИОН»

К таким приборам относятся импульсные рентген-аппараты ПИОН 2М и ПИОН 2ММ, совместно выпускаемые компаниями из Уфы «Благовест» и «Эридан-Сервис». Эти предприятия уже более 20 лет выпускают, продают, обслуживают и ремонтируют рентген-аппараты, как своего производства, так и других моделей.

Обе модели предназначены для поиска дефектов сварных швов трубопроводов и других металлоконструкций высокой степени ответственности рентгенографическими методами. Аппараты обладают небольшим весом (8 кг ПИОН 2М и 10 кг ПИОН 2ММ), что при возможности просвечивания металла большой толщины (до 45 мм у ПИОН 2ММ) и способности сохранять работоспособность в диапазоне температур (ПИОН 2ММ) от -30°С до +40°С дают возможность использовать их в сложных полевых условиях.

ПИОН 2М и ПИРОН 2ММ способны производить съемку сварных швов трубопроводов через две стенки, как фронтально, так и панорамно. Пульт управления устройства дает возможность устанавливать выдержку излучения с дискретностью 1 сек, а также следить за уровнем зарядки аккумуляторов током. Пульт управления может иметь режим:

• непосредственно оператором с использованием пульта управления, закрепленного к аппарату кабелем длиной 20 м;
• с задержкой включения, когда пульт управления, закрепленный на задней стенке рентгеновского блока и присоединен к нему кабелем длиной 0,2 м.

Питание прибора ПИОН 2ММ предусмотрено от литий-железо-фосфатных аккумуляторных элементов LiFePo4, общей емкостью 10А/час, благодаря чему в 3 раза повышается автономность аппарата. ПИОН 2М комплектуется аккумуляторными батареями напряжением 18 В, позволяющими работать в течение 1 смены.

Аппараты ERESCO

Уже не первый год компания «Литас» предлагает выпускаемые немецкой компанией русифицированные портативные рентген-аппараты постоянного потенциала с выпрямленным напряжением ERESCO. Эти установки:

• обладают высоким коэффициентом полезного действия;
• способны сохранять работоспособность в сложных климатических условиях и при тяжелом режиме эксплуатации;
• имеют отдельный цифровой пульт управления, оборудованный графическим дисплеем, отображающим текущую информацию, а также встроенным калькулятором расчета времени;
• степень защиты основных элементов рентген-аппарата – трубки и блока составляет IP65 – безопасность при воздействии песка, пыли и потоков воды;
• трубка изготавливается из высокопрочной швейцарской металлокерамики;
• отвечают принципам энергосбережения – расход электричества не более 2 кВт/час.

Рентген-установки всех моделей серии ERESCO изготовлены в виде газонаполненной металлокерамического цилиндра весом 26,8 кг с водяным (160MF4-RW и 32 MF4-C) и воздушным (42MF-4, 160 MF4-R, 200 MF4-RW, 200 MF4-R) охлаждением. Толщина просвечиваемого стального листа варьируется от 32 (32 MF4-C) до 65 мм (65MF4-RW), при том, что размер эффективного фокусного пятна у 160MF4-RW, 160 MF4-R, 200 MF4-RW, 200 MF4-R составляет 1,0 мм по евростандарту EN 12543 и 0,5 мм по IEC 336, а у 32 MF4-C и 42MF-4 – 0,4х4 и 3,0 мм соответственно. Аппараты обладают мощностью на аноде трубки - 900 Вт (42MF-4) и 600 Вт приборы других видов, они работают в диапазоне выходных напряжений от 5 до 200 кВ и тока от 0,5 до 10,0 мА. Угол выхода пучка для всех аппаратов серии ERESCO составляет 40°х60°.

Аппараты фирмы «Спектрофлэш»

Основанная в 1990 году в Санкт-Петербурге компания «Спектрофлэш» специализируется на разработке и изготовлении портативных рентген-аппаратов серий МАРТ, АРИНА, ПАМИР, позволяющих производить неразрушающий контроль металлоконструкций различного назначения непосредственно на месте сборки и монтажа. Продукция компании используется более чем в 30 странах.

Серия «МАРТ». Оборудование этой серии запроектированы с постоянным высоким напряжением тока на термоэмиссионной трубке и повышенной мощностью излучения. Они предназначены для неразрушающего контроля качества сварных швов металлоконструкций различного назначения.

Маслонаполненные, со стеклянной трубкой без охлаждения, рентгеновские дефектоскопы могут работать при температурах от -20°С до +40°С, просвечивая сталь толщиной от 30 до 50 мм (МАРТ-200) и от 20 до 40 у МАРТ-250. Размер эффективного фокусного пятна составляет 0,9х1,4 мм у МАРТ-200 и 2,2 у МАРТ-250 при мощности на аноде трубки 100 Вт у МАРТ-200 и 200 Вт – у МАРТ-250. Масса МАРТ-200 составляет 9 кг, а МАРТ-250 – 6 кг, причем у обоих аппаратов вес пульта правления равен 4 кг.

Серия «ПАМИР». С использованием рентген-аппаратов с генераторами импульсного тока можно производить неразрушающий контроль литых заготовок, трубопроводов. Там, где необходимо повышенное качество снимков эти приборы не подходят. В то же время особенности аппаратуры с генераторами импульсного тока, характеризуемых широким углом раскрытия пучка рентгеновских лучей, а также компактностью и малым весом, дают возможность использовать аппаратуру этой серии для панорамного просвечивания швов с установкой внутри трубы. Благодаря такому методу проверка качества сварного шва трубы диаметром 1400 мм с толщиной стенки 30 мм может быть произведен за 20 минут.

Маслонаполненные, со стеклянной трубкой без охлаждения аппараты серии ПАМИР могут непрерывно работать на протяжении 30 минут в диапазоне температур от -40°С до +50°С. Размер эффективного фокусного пятна составляет 2,5 мм у ПАМИР-200 и ПАМИР-250, а у ПАМИР-300 – 3,0 мм, толщина просвечиваемой стали составляет соответственно 40, 45 и 50 мм. Масса устройства составляет: ПАМИР-200 – 5,1 кг; ПАМИР-250 – 7,0 кг и ПАМИР-250 – 8,0 кг.

Серия «АРИНА»

Мобильные рентгенографические дефектоскопы с импульсными генераторами и степенью пылевлагозащиты IP 20, применяются для неразрушающего контроля металлических отливок и поковок, сварных швов стальных конструкций в полевых условиях при температурах от -40°С до +50°С. Они наиболее эффективны:

• при просвечивании объекта проверки в труднодоступных местах, съемке с различных ракурсов;
• при отсутствии необходимости в высокой степени детализации снимков;
• при необходимости экономии средств, т.к. приборы с импульсными генераторами заметно дешевле аппаратуры непрерывного действия.

Переносной рентгеновский импульсный дефектоскоп серии АРИНА состоит из нескольких блоков:

• рентгеновский блок весом 7,9 кг, в котором скомпонованы стеклянная рентгеновская трубка с анодом и катодом, разрядник-обостритель, конденсаторы- накопительный и выходной, трансформатор, два 12-вольтных аккумулятора, емкостью 11 А-час, достаточной для 35 снимков;
• выносной пульт управления массой 6 кг, где установлен высокочастотный транзисторный импульсный генератор, таймер, а также приборы управления;
• кабели – сетевой на 220 В, аккумуляторный – на 24 В и высоковольтный, длиной 25 м для соединения пульта управления с излучателем.

Расстояние между пультом и излучателем должно обеспечивать безопасность оператора рентгенографического дефектоскопа от излучения.

Приборы марки РПД

Малогабаритные рентген-аппараты постоянного потенциала для неразрушающего контроля радиографическими методами типа РПД разрабатывает и выпускает основанное в 1998 году ООО «Синтез НТД» из Санкт-Петербурга. Компания обладает солидным научным потенциалом, производственными мощностями и богатым опытом изготовления аппаратуры для неразрушающего контроля, что позволяет выпускать рентгеновское оборудование, соответствующее современным мировым требованиям. Рентген-аппараты серии РПД используются в строительстве и промышленности в полевых условиях. Буква «С» в марке установки означает, что он может работать в диапазоне температур от -40°С до +40°С, а буква «П» указывает, что установка является панорамной.

Рентген-аппарат РПД представляет собой цилиндр из алюминиевого сплава, заполненный трансформаторным маслом. В цилиндре смонтированы стеклянная рентгеновская трубка, генератор напряжения и встроенный вентилятор для охлаждения (кроме 250-ИС; 150С, 160С, 180С, где охлаждение не предусмотрено). Блок управления и питания – панель с разъемами для присоединяющих кабелей, кнопки управления и индикаторы режимов работы, размещен в герметичном кейсе из ударопрочной пластмассы.

К особенностям аппаратуры РПД можно отнести:

• работу с постоянными регулируемыми характеристиками напряжения и тока;
• обеспечение бесперебойности работы за счет режима автоматической тренировки;
• максимальную продолжительность непрерывной работы под напряжением около 30 минут, что позволяет не контролировать степень нагрева прибора.

Модельный ряд рентген-аппаратов серии РПД насчитывает 13 приборов, с достаточно широким разбросом характеристик, в частности:

• размер эффективного фокусного пятна варьируется от 0,8х0,8 мм (150С) до 3х3 (300С) и от 1 (200СН) до 5,5 мм (200СНП);
• максимальная мощность на аноде меняется от 150 Вт (150С, 160С, 250ИС) до 1000 Вт (7 моделей);
• диапазон тока составляет от 0,1 до 3 мА (150С, 160С); 0,2 - 1,0 мА (250ИС); 0,5 – 5,0 мА (250СНП; 200С, 200СП); 1.0-5,0 мА (300С; 250СН; 250СН; 200СНП; 180СН; 180С);
• угол выхода пучка излучения составляет 40°х360° у панорамных приборов и 40°х60° или 60°х80° (150С и 160С) у фронтальных.

Масса прибора зависит от конструктивных особенностей конкретной модели, но не превышает 36 кг (300С), при этом максимальный вес пульта управления составляет 10 кг (250СП).




Приборы марки СБК

Компактные рентгеноскопическое оборудование постоянного потенциала марки СБК разработаны и выпускаются ООО «Синтез НПФ» из Санкт-Петербурга, ведущей отсчет своей деятельности с 1988 года, когда был создан производственный кооператив «Синтез», занимавшийся производством рентгеновских излучателей. Сейчас «Синтез НПФ» проектирует и производит новые виды рентгеновской техники различного назначения, в т.ч. для ведения неразрушающего контроля материалов и изделий. Такого рода оборудование дает возможность производить радиографическую и рентгенотелевизионную оценку качества сварных швов в полевых и стационарных условиях, при прокладке трубопроводов, изготовлении и сборке емкостных сооружений, работающих под давлением, отливок и поковок из стали и цветных металлов, в транспортном строительстве и других отраслях.

Востребованность рентген-аппаратов СБК объясняется в первую очередь их компактностью и небольшим весом, что позволяет оператору свободно перемещаться по площадке. А пульт дистанционного управления, работающий по радиоканалу, дает возможность работать с прибором на расстоянии до 70 м. Рентгеновский прибор постоянного потенциала, предназначенный для неразрушающего контроля, производимого в диапазоне температур от -40°С до +40°С, представляет собой:

• маслонаполненный моноблок с встроенной стеклянной рентгеновской трубкой различного типа и величиной фокусного пятна, зависящего от модели;
• пульт дистанционного управления на микропроцессорах в пылевлагозащищенном ударопрочном алюминиевом кейсе, где размещено также автономное питание напряжением 24В.

Более 20 приборов составляют модельный ряд рентген-аппаратов неразрушающего контроля марки СБК. Они обладают различными характеристиками:

• размер эффективного фокусного пятна изменяется от 0,5х0,5 (03СБК 160С РК) до 2,0х2,2 (03 СБК 200 С);
• максимальная мощность на аноде трубки варьируется от 200 Вт (0,2 СБК 200 С РК F 0,5х0,6) до 500 Вт (0,5 СБК 200 СПФ);
• диапазон тока составляет от 0,1 до 5,0 мА (0,5 СБК 200 СП РК);
• угол выхода пучка излучения для фронтальных моделей может быть 60х40 (0,2 СБК 200 С РК F 0,5х0,6), 40х60 (03 СБК 200 С); 60х50 (03 СБК 100С РК); 100-х80 (160 с РК);
• масса комплекта не превышает 18,5 кг.

Разнообразие возможностей, предоставляемых длинным модельным рядом аппаратуры марки СБК позволяет подобрать необходимый прибор для различных узлов и конструкций, где необходим неразрушающий контроль.




Генераторы Site

Рентген-аппараты Site-X и Site-XP CP разработаны и выпускаются основанной в 1993 г бельгийской компанией Teledyne Industrial Control Machine (Teledyne ICM), ставшей к сегодняшнему дню одним из мировых лидеров в области создания промышленных рентгеновских генераторов. Генераторы постоянного потенциала марки Site обладают высокой производительностью и используются при необходимости быстрой и надежной проверки качества сварных швов в различных конструкциях.

Серия Site-XP CP включает оборудование с направленным рентгеновским излучением напряжением от 180 до 300 кВ. Генераторы этой серии:

• оборудованы карусельными коллиматорами с диафрагмами, откалиброванными под пленки с максимальным спросом. Минимальный вес и собранные воедино все функции, позволяют производить проверку одному оператору;
• генераторы универсальны и с одинаковым успехом могут работать, как в цеху, так и на строительной площадке при условии надежного снабжения током;
• инновационная система охлаждения снижает температуру на 50%, обеспечивая высокую безопасность генератора даже при работе в усиленном режиме;
• обладают высоким уровнем защиты от воздействия радиации.

Портативные генераторы серии Site-X обладают отменными эксплуатационными характеристиками:

• фокус находится за границами генератора высокого напряжения, который остается изолированным. Такая конструкция требует меньшего количества свинца для просвечивания, что приводит к снижению веса всего генератора;
• минимальным весом;
• инновационным теплообменником, обеспечивающим высокую степень безопасности генератора даже при нагреве анода до 50%.



Компания «Литас» предлагает широкий выбор рентгеновских аппаратов, что позволяет выбрать оборудование, которое сможет эффективно и с максимальной степенью достоверности произвести неразрушающий контроль заготовки, конструкции, изделия или выполненного сварного шва.
