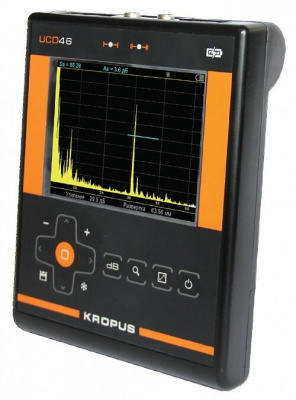

Ультразвуковой дефектоскоп УСД-46

Велика потребность промышленных предприятий и строительно-монтажных организаций в оборудовании для неразрушающего контроля и измерений материалов, изделий, соединительных узлов и в первую очередь сварных швов. В результате введенных против России санкций отечественный производственный сектор лишился большого количества приборов для измерений и контроля с торговыми марками западных компаний. Однако вместо них стали использоваться разработанные и изготовленные в России аппараты, обладающие характеристиками, не уступающие показателям лучших западных образцов. Среди них – портативный ультразвуковой дефектоскоп УСД-46, произведенный НПЦ «Кропус» из Московской области.

НПЦ «Кропус»

Научно-Производственный Центр "КРОПУС» (Комплексная Разработка Оборудования Промышленных Ультразвуковых Систем) ведет свою историю от созданного в 1941 году отдела неразрушающего контроля завода, выпускающего взрыватели для боеприпасов. В результате ряда реорганизаций и переименований в 70-х годах на базе отдела в НИИ Приборов было создано подразделение, работа которого была предназначена для удовлетворения оборонной промышленности в устройствах для неразрушающего контроля. В 1989 году было организовано Научно-внедренческое предприятие «Кропус», получившее возможности использовать в разработках лучшие западные образцы элементной базы, что дало возможность разработки компактных приборов для измерения различных величин – твердомеров, толщиномеров, компактных приборов для диагностики на основе вихретоковых и магнитных методов.

Сейчас НПЦ «Кропус» объединяет более десятка производственных, конструкторских и исследовательских компаний, которые разрабатывают и выпускают широкую номенклатуру оборудования для измерений и неразрушающего контроля. В составе Центра также производственно-техническая база в Ногинске Московской области и метрологическая лаборатория, занимающаяся поверкой оборудования для измерений и неразрушающего контроля, выпускаемого НПЦ «Кропус».

Принцип действия УСД-46

В основу действия ультразвуковых дефектоскопов положено свойство акустических волн изменять угол отражения при попадании сигнала на неровности поверхности, подлежащей проверке. Благодаря этому свойству, полученные в результате направленной генерации сигнала нестандартные сигналы позволяют выявлять и произвести измерения пустот, раковин, непроваров в сварных швах. Реализация этого принципа безопасна, проста и эффективна, при этом не требуется сложного дорогостоящего оборудования, хотя необходим оператор, обученный работе с ультразвуковыми приборами. В то же время результаты проверки позволяют получить достоверную картину состояния сварных швов.

Основные свойства ультразвукового дефектоскопа УСД-46

Компактный (размерами 205×160×43 мм) и легкий (вес с аккумулятором составляет 870 г) ультразвуковой дефектоскоп УСД-46 предназначен для проведения операций по неразрушающему контролю в условиях сварочного полигона или строительной площадки. Прибор разработан на основе технических решений, уже апробированных на предыдущих моделях. Этот дефектоскоп:

• обеспечивает оператору высокую четкость сигнала на мониторе под любым углом зрения, при солнечном освещении и с тремя цветовыми схемами. Для этого УСД-46 оборудуется цветным морозостойким жидкокристаллическим дисплеем на пленочных транзисторах (TFТ) высокой контрастности, размерами 115×85 мм (320×240 пикселей);
• работа аппарата предусмотрено от встроенного литий-полимерного аккумулятора, обеспечивающего нормальную работу на протяжении не менее 12 часов;
• поставляется в специальном чехле, обеспечивающим крепление, удобное для работы оператора в полевых условиях;
• способен производить автоматическую калибровку;
• обладает функцией установки необходимых для конкретной работы настроек путем нажатия одной кнопки;
• способен передать полученные на сеансе результаты на сторонний ПК при помощи встроенного USB интерфейса;
• сохраняет способность к работе в диапазоне температур от -25⁰С до +55⁰С.

Исходя из результатов эксплуатации ультразвуковых приборов предыдущих поколений, в УСД-46 сохранены апробированные функции:

• синхронизированные измерения амплитуды сигнала и координат расположения максимальной величины сигнала;
• синхронизированные измерения координат обнаруженного дефекта и расстояния до них по лучу;
• режим фиксирования положения огибающей максимума сигнала;
• поддержка ряда БК протоколов ультразвукового контроля на ПК с функцией конструктора протоколов;
• полная совместимость с любыми пьезоэлектрическими преобразователями при помощи одного из семи подключенных контуров согласования;
• емкая память, обеспечивающая широкий выбор настроек и результатов выполненных замеров.

Оценить результаты проверки – примерные размеры и координаты дефектов позволяет алгоритм фиксирования огибающей максимального значения сигнала. Заложенная в приборе функция фиксации в протоколе результатов контроля дает возможность формирование протоколов и сохранения полученной информации, как в приборе, так и на стороннем ПК. Для этого применяется специальное ПО, обрабатывающее результаты проверок и размещающее их в разные базы протоколов. Такая функция позволяет гибко реагировать на требования заказчиков и выдавать печатные формы протоколов различного формата.

В УСД-46 используется принцип обработки сигнала, позволяющий получить в результате оцифровку координат дефекта с точностью, максимально возможной для конкретной амплитуды частот сигнала. В этом случае оператор, определив требуемый ему сигнал, «замораживает» его за счет специальной кнопки, освобождая тем самым руки для других работ.

Отличительные особенности дефектоскопа УСД-46

В компактном ультразвуковом дефектоскопе УСД-46 имеется ряд особенностей, в частности:

• мощный генератор импульсов тракта принятия сигналов с высокой разрешающей способностью;
• функция регулировки чувствительности сигнала по времени с динамическим диапазоном 90 дБ и крутизной 12 дБ/мкс;
• способность определения функции кривой «Амплитуда – Расстояние» с двумя настроенными дополнительно кривыми;
• индексация толщины с точностью до 0,01;
• наличие 100 настроек памяти и возможностью введения наименования настройки с клавиатуры аппарата;
• возможность хранения в памяти прибора 1000 файлов (50×20) результатов контроля с информацией о проведенном исследовании.

Характеристики дефектоскопа УСД-46 делают его весьма востребованным прибором для неразрушающего контроля материалов, конструкций, сварных швов.

Дефектоскопы от компании «Литас»

Кажущаяся простота эксплуатации ультразвукового дефектоскопа УСД-46 не должна вводить в заблуждение потенциальных покупателей. Работать с этим аппаратом может только обученный специалист, имеющий опыт работы. Оказать помощь в выборе оборудования, подходящего для решения текущих задач для производственных предприятий и исследовательских лабораторий Приволжского федерального округа, поможет компания «Литас» из Казани. ООО «Литас» выпускает оборудования для неразрушающего контроля и одновременно является представителем многих отечественных компаний, изготавливающих оборудование такого назначения., в т.ч. НПЦ «Кропус». Поэтому при желании купить компактный ультразвуковой дефектоскоп для полевых работ лучше всего обратиться в компанию «Литас».
