Ультразвуковой дефектоскоп А1212 MASTER

Прокладка магистральных трубопроводов, предназначенных для транспортировки углеводородного сырья, предполагает наличие длинного модельного ряда аппаратуры, позволяющей производить неразрушающий контроль качества стыков нефте- и газопроводов, как на стадии строительства, так и в период их эксплуатации. Одним из наиболее удобных и эффективных приборов, позволяющих практически круглогодично выявить дефекты сварных швов в лаборатории и в условиях агрессивного воздействия окружающей среды, специалисты называют отечественный цифровой малогабаритный ультразвуковой дефектоскоп А1212 MASTER.

Приборы для работ в области неразрушающего контроля, позволяющие достичь высокой производительности и точности измерений, разработаны и изготовлены научно-производственной компанией «Акустические Контрольные Системы». Одним из представителей компании «АКС» на отечественном рынке контрольно-измерительной аппаратуры является ООО «ЛИТАС» из Казани – разработчик и изготовитель оборудования для неразрушающего контроля материалов, изделий и узлов радиографическими методами.

О дефектоскопе А1212 MASTER

Малогабаритный ультразвуковой дефектоскоп А1212 MASTER – это полностью цифровая модификация уже выпускаемого на протяжении 5 лет популярного прибора А1212 MASTER Профи. С целью повышения, технических и эргономических параметров прибора, разработчики усовершенствовали функционал предшествующего образца, в результате чего появился малогабаритный ультразвуковой прибор А1212 MASTER.

В функции прибора входят:

• работа по контролю качества сварных швов;
• поиск внутренних дефектов материалов – мест коррозии, внутренних расслоений, трещин и т.д.;
• измерение параметров и определение местоположения дефектов материалов и изделий из металлов и полимеров, включая нарушения их сплошности и однородности;
• измерения толщины изделия.

С целью обеспечения максимальной достоверности результатов, произведенных измерений, малогабаритный ультразвуковой дефектоскоп А1212 MASTER имеет:

• функцию временной регулировки чувствительности (ВРЧ-функция) по 32 узловым точкам, что позволяет локализовать дефекты по толщине объекта контроля и оценить их размеры;
• функцию дистанционно-амплитудной корректировки – (построения DAC-кривых), дающую возможность сравнить кривую, обусловленную затуханием ультразвука в материале объекта исследования с DAC-кривой ранее определенного дефекта;
• встроенные диаграммы «амплитуда – расстояние – диаметр» (АРД-диаграммы), демонстрирующие на экране кривые, соответствующие браковочному, контрольному и поисковому уровням, что позволяет отказаться от ручного расчета эквивалентной площади дефектов, повышая тем самым скорость контроля.

Небольшие габаритные размеры, малый вес, простота настройки и широкие технологические возможности ультразвукового прибора А1212 MASTER делают эту модель востребованной в службах контроля качества строительно-монтажных компаний, участвующих в работах по прокладке магистральных трубопроводов.

Особенности дефектоскопа А1212 MASTER

Возможности ультразвукового дефектоскопа А1212 MASTER во многом обусловлена его особенностями

• полным цифровым трактом – оцифровкой сигнала до его детектирования, что дает возможность добиться высокой линейности измерения амплитуды, надежной цифровой фильтрации и обработки сигналов. Использование цифровых технологий позволяет исследовать продолжительные временные интервалы, не пропуская короткие импульсы;
• высокочастотным зондированием, дающим возможность запоминания параметров скоростных процессов и вывод их на экран со скоростью, привычной для глаза человека;
• высоким энергопотенциалом, дающим возможность за счет подъема уровня сигнала над шумом на 5 – 20 дБ при помощи использования цифрового фильтра и программируемого многопериодного генератора сигналов обнаружения малых и удаленных дефектов;

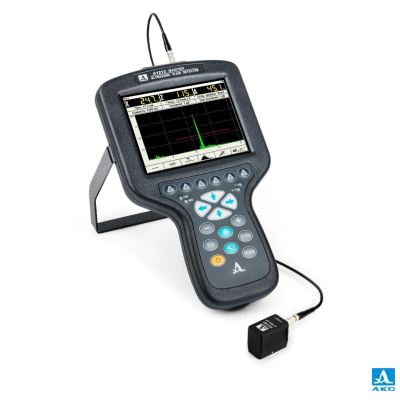

• продуманностью конструкции: эргономичным корпусом из ударопрочного пластика, весом – 0,8 кг, размерами 260×156×43 мм, защитой от пыли и грязи класса IP65, что дает возможность работы дефектоскопа в полевых условиях при агрессивном воздействии окружающей среды;
• возможностью работы дефектоскопа от сети, а также в течение 8 часов от встроенного аккумулятора или батареек;

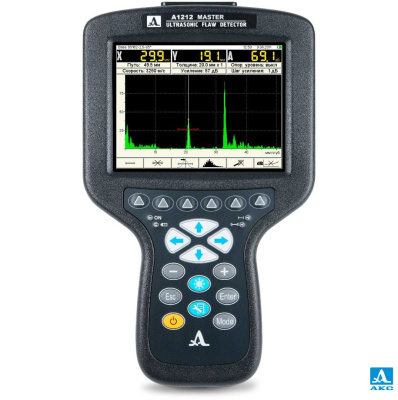

• TFT-дисплеем на жидких кристаллах с разрешением 640×480 точек с белой подсветкой, обеспечивающим на экране высококонтрастное изображение, с возможностью работы при низких температурах, значительным углом обзора и при этом минимальным потреблением энергии;
• интуитивно-понятным интерфейсом прибора МАСТЕР 1212 с использованием понятных меню и схематичных обозначений;
• функцией подключения дефектоскопа к внешнему компьютеру через USB-порт, что дает возможность документировать и архивировать результаты контроля;
• возможностью применения голосовых комментариев к сохраняемой информации с использованием беспроводной Bluetooth-гарнитуры;
• функцией подключения к прибору МАСТЕР 1212 ультразвуковых преобразователей различных производителей;
• энергонезависимой памяти на 2000 изображений;
• встроенной библиотекой, хранящей до 100 возможных настроек дефектоскопа;
• возможностью, в зависимости от вида преобразователя, определять дефекты на глубине до 6000 мм;
• наличием режима толщиномера;
• наличием стандартной развертки типа А с возможным отображением эхо-сигналов в детективированном и недетективированном виде;
• фиксацией на мониторе линии, огибающей максимумы сигналов;
• автоматической фиксацией уровня эхо-сигнала и координат дефекта при работе с АСД;
• ручной фиксацией уровня эхо-сигнала и координат дефекта с использованием экранного курсора;
• программируемой формой зондирующего импульса;
• регулируемой частотой отправки зондирующих импульсов;
• полуавтоматической настройкой параметров преобразователя по мере его износа;
• функцией автоматического определения уровня сигнала и координат дефекта.

Широкие возможности дефектоскопа позволяют решать с его помощью различные задачи неразрушающего контроля.

Режимы работы дефектоскопа А1212 MASTER

С целью эффективного использования эхо-метода неразрушающего контроля и его комбинаций с методом отражения, ультразвуковой прибор А1212 МАСТЕР может выполнять работы в 6 различных режимах:

• поиск: на экран выводится эхо-сигнал, демонстрируются состояние аттенюатора, координаты дефекта, уровни сигналов и другие параметры. Нижняя часть экрана позволяет осуществлять настройку режима и способа показаний сигнала, управления стробами. Измерение амплитуды и координат эхо-сигналов ведется вручную или автоматически;
• лупа: детально изучается форма эхо-сигнала. Снизу выводится растянутый фрагмент, соответствующий временному интервалу первого строба;
• В-скан: на экране строится сечение, видимое в его нижней части. Анализ сечения производится за счет варьирования порога отсечки;
• обзор: дает возможность вывести на экран только необходимые параметры, увеличив пространство для отображения эхо-сигнала;
• стоп: дает возможность сохранения сигнала в памяти, причем перемещая курсор можно замерить амплитуду остановленного сигнала в другом месте и сохранить ее;
• настройка: настройка различных параметров сигнала, указанных в нижнем меню.

Выбор режима работы устройства А1212 Мастер позволяет добиться максимальной наглядности процесса поиска дефектов.

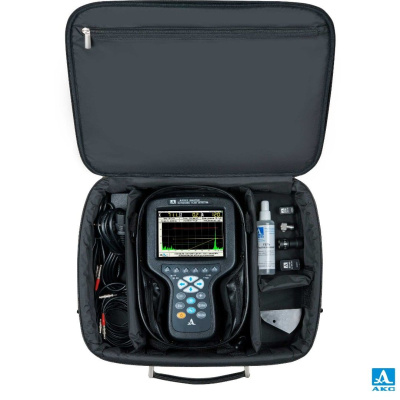

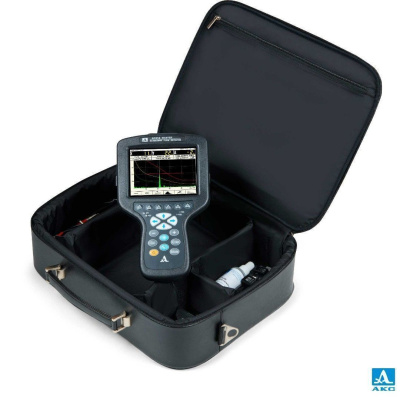

А1212 MASTER – современная цифровая малогабаритная модификация дефектоскопа классической конструкции. Обладая небольшим весом, прибор удобен для эксплуатации в труднодоступных местах в полевых условиях. Он наделен функциями, необходимыми для корректной и производительной работы – ВРЧ-функцией, встроенными АРД-диаграммами, возможностью построения DAC-кривых. В комплект поставки прибора входят преобразователи, которые позволяют решить практически все задачи в области контроля качества материалов, узлов, изделий.
