Миниатюрный ультразвуковой дефектоскоп А1211 Mini

Целью неразрушающего контроля качества является выявление внутренних дефектов, угрожающих прочности и надежности металлических и пластмассовых конструкций и изделий. Одной из наиболее распространенных технологий проверки является ультразвуковой контроль, не требующий столь строгих мер безопасности, как при использовании методов, где применяются источники ионизирующего излучения. Торговая сеть дает возможность выбора различных моделей ультразвуковых дефектоскопов отечественного производства.

Принцип действия ультразвукового дефектоскопа

При включении прибора начинает работу генератор импульсов возбуждения, подающий импульс на пьезоэлемент, в результате чего он генерирует ультразвуковую волну, которая направляется в сторону исследуемого изделия. Далее, приемник получает отраженный от дефекта (места с различной плотностью) сигнал, преобразует его в электрический и отправляет на усилитель. Здесь импульс попадает в амплитудно-цифровой преобразователь, где превращается из электрического сигнала в цифровой код, формируя искомые значения на дисплее прибора.

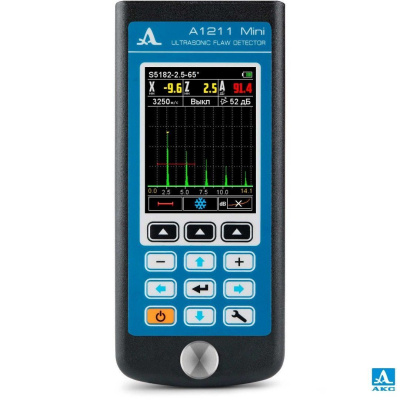

Дефектоскоп A1211 Mini

Компактный (размерами 161×70×24 мм и весом 210 г.) ультразвуковой дефектоскоп A1211 Mini дает возможность проведения неразрушающего контроля качества сварных швов на строительных площадках, сварочных стапелях машиностроительных заводов и др., а также в стесненных и труднодоступных условиях при уровне температур от -20ºС до +50ºС. Прибор дает возможность производить поиск и измерения дефектов в изделиях из металлов, сплавов и пластмасс на уровне от 2 до 900 мм. Основным назначением дефектоскопа A1211 Mini является:

• неразрушающий контроль качества сварных швов металлических изделий и конструкций;
• измерение толщины изделия;
• обнаружение и измерение мест коррозии, трещин, непроваров и других дефектов;
• оконтуривание, измерение и оценка характеристик не сплошных и неоднородных мест в металлических и пластмассовых материалах и изделиях.

Для удобства работы в труднодоступных местах, в корпус дефектоскопа A1211 Mini встроен магнитный держатель для закрепления прибора на металлической поверхности.

Возможности дефектоскопа A1211 Mini

Дефектоскоп A1211 Mini относится к портативным ручным приборам общего назначения. Контроль выполняется:

• эхо-методом;
• теневым методом;
• зеркально-теневым методом.

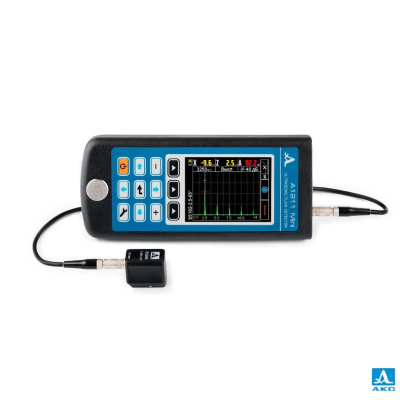

Для обеспечения возможности полноценного акустического контакта ультразвуковых преобразователей и поверхности исследуемого объекта используется контактная жидкость.

Дефектоскоп A1211 Mini обладает способностью находить дефекты, нарушения сплошности и однородности материалов и пластмасс, а также производить измерения их размеров и определять координаты на различном уровне. Прибор дает возможность формировать, регистрировать и хранить в памяти дефектоскопа характеристики импульсных ультразвуковых сигналов, после чего транслировать полученную информацию через USB-порт на внешний персональный компьютер для их последующей обработки и хранения.

Дефектоскоп A1211 Mini дает возможность менять на 90º ориентацию изображения на цветном TFT-дисплее размерами 320×240 пикселей в одну или другую сторону. Ультразвуковые сигналы отражаются на дисплее в виде А-Сканов. Прибор способен производить измерения временных интервалов, амплитуд ультразвуковых сигналов, расчет координат дефектов в ручном и автоматическом режиме.

Особенности дефектоскопа A1211 Mini

К особенностям ультразвукового дефектоскопа A1211 Mini можно отнести следующие:

• возможность оперативного выбора и сохранения основных настроек прибора при помощи меню;
• возможность работы с прибором специалистов любого уровня благодаря интуитивно понятному интерфейсу;
• наличие цветовой, звуковой и вибрационной индикацией момента превышения прибором исходного уровня;
• возможность выбора типа шкалы прибора по глубине или по времени;
• возможность регулирования уровня яркости экрана;
• наличие у прибора индикатора уровня заряда аккумулятора.

Производственные структуры, которым требуется мобильное оборудование для ультразвукового контроля металла и пластмасс, могут обратиться в компанию «Литас» из Казани - представителя разработчика и изготовителя дефектоскопа A1211 Mini – подмосковного предприятия «АКС» («Акустические контрольные системы»).
