РПД-200СП рентгеновский аппарат

Для стальных конструкций, работающих под давлением – емкостных сооружений, трубопроводов, качество сварных стыков является чрезвычайно важным. Дефекты, препятствующие обеспечению равнопрочности материала сварного шва и металла соединенных элементов, должны быть обнаружены и исправлены. Для этого используются методы неразрушающего контроля, чаще всего с использованием рентгеноскопического оборудования. При этом, поскольку проверку качества сварных швов чаще всего приходится производить в полевых условиях, аппараты для радиографии должны быть компактными, а также иметь небольшой вес с тем, чтобы была возможность оперативного перебазирования на другое место. Одним из наиболее приспособленных ля такой работы приборов является дефектоскоп РПД-200 СП, изготовленный компанией «Синтез НДТ» из Санкт-Петербурга.

Изготовитель радиографического аппарата РПД-200 СП

Радиографические аппараты РПД-200 СП, предназначенные для неразрушающего контроля изделий, конструкций, стыковых соединений выпускаются на производственных мощностях организованного в Санкт-Петербурге, в 1998 г. ООО «Синтез НДТ». В 2006 году компания вошла в состав группы санкт-петербургских предприятий «Юнитест», объединяющей предприятия, способные производить и поставлять все виды оборудования, разрабатывать мероприятия и оказывать услуги в сфере неразрушающего контроля.

Компания «Синтез НДТ» специализируется на разработке и выпуске высоковольтных элементов питания для источников ионизирующего излучения, применяемых в производственных и исследовательских целях.

Принцип осуществления рентгеноскопического контроля

Основным принципом радиографических методов неразрушающего контроля является способность рентгеновской пленки образовывать под воздействием рентгеновских лучей, пропущенных через объект контроля, зоны потемнения различной степени интенсивности. Рентгеновские лучи различным образом поглощаются металлом, шлаковыми включениями, пустотами. На основе этой разницы были разработаны радиографические методы неразрушающего контроля, которые дают возможность определить местоположение и локализовать поры, трещины, непровары, инородные включения в металл сварного шва.

Чтобы произвести контроль сварного шва радиографическими методом, шов располагают между рентгеновской трубкой – источником ионизирующего излучения и рентгеновской пленкой. Места расположения дефектов контрастируют с основным фоном пленки из-за различной степени поглощения металлом шва и дефектными местами рентгеновского излучения. Этот метод дает возможность обнаружить и локализовать дефекты, трудноуловимые глазом, даже при помощи оптических приборов – пустоты и трещины, шлаковые и неметаллические включения. Однако при всех своих достоинствах радиографические методы не способны обнаружить микроскопические дефекты, в частности трещины в металле, идущие перпендикулярно к направлению излучения.

Устройство радиографического аппарата РПД-200 СП

Благодаря небольшому весу и компактным размерам дефектоскоп РПД-200 СП может использоваться как в стационарных, так и в полевых условиях, причем эта модель предназначена для работы в условиях экстремальных температур от -40⁰С до +40⁰С. РПД-200 СП способен выявлять и локализовать скрытые дефекты заготовок, сварных швов труб, литых и кованых изделий из черных, цветных металлов и сплавов (толщиной по стали до 50 мм). Панорамное просвечивание кольцевых стыков выполняется при помощи специальной тележки, размещенной внутри трубы.

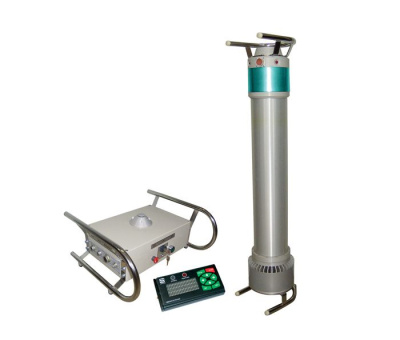

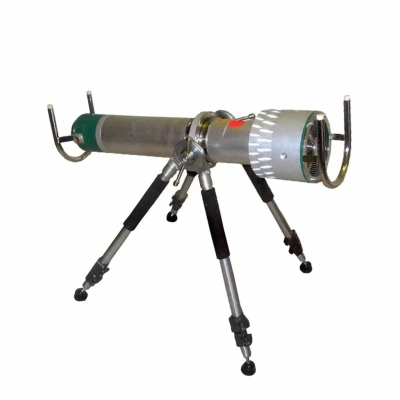

Переносной рентгенографический аппарат РПД-200 СП состоит из следующих основных узлов:

• моноблока – цилиндра из алюминиевого сплава диаметром 240 мм и длиной 920 мм, массой 20,3 кг, заполненного трансформаторным маслом с расположением по продольной оси рентгеновской трубки типа 1БПК12-200 с заземленным анодом и источника высокого напряжения большой мощности. Пучок излучения имеет прямую круговую форму с телесным углом 40⁰×360⁰, а размер эффективного фокусного пятна составляет 5,5 мм. Охлаждение анода производится вентилятором. Ионизирующее излучение выходит из трубки перпендикулярно продольной оси моноблока. Управление моноблоком производится в режиме постоянно регулируемого в диапазоне от 70 до 200 кВ анодного напряжения и постоянного тока на аноде рентгеновской трубки до 5 мА. Работа трубки происходит в режиме автоматической тренировки и самодиагностике электронной защиты, позволяющей обеспечить прибору высокую надежность;

• блока питания и управления (БПУ), который обеспечивает работу аппарата РПД-200 СП, представляющего собой герметичный кейс из ударопрочной пластмассы, размерами 470×405×215 мм и массой 10,0 кг, в котором располагаются:

  • лицевая панель с разъемами для подключения кабеля, соединяющего БПУ с моноблоком (длиной 20 м) и кабелем, которым подключен пульт дистанционного управления (длиной 50 м);
  • замок безопасности БПУ;
  • кнопка включения и выключения дефектоскопа РПД-200 СП;
  • грибок аварийной остановки моноблока;
  • цифровые индикаторы режимов работы моноблока.

  Для работы в условиях низких температур существует режим предварительного подогрева электронных плат БПУ. В то же время при работе на морозе БПУ должен быть помещен в утепляющий чехол;

• пульта дистанционного управления, размерами165×110×45 мм и массой 4,1 кг, подключенного к БПУ аппарата РПД-200 кабелем, длина которого позволяет работать с оборудованием с расстояния, удаленного на безопасное расстояние от источника ионизирующего излучения. На панель пульта дистанционного управления вынесены:

  • текстовый дисплей с ярким освещением на четыре строчки;
  • индикаторы режимов «Рентген» и «Отказ»;
  • клавиатура управления.

  Возможна комплектация пульта дистанционного управления системой радиоуправления, которая дает возможность управлять аппаратом РПД-200 СП на дистанции до 200 м без кабеля, но с сохранением алгоритма управления оборудованием;

• соединительных кабелей с разъемами.

Питание рентгеноскопического аппарата РПД-200 СП осуществляется от сети переменного тока напряжением ⁓220±10% В, частотой 50 Гц, а его потребление электроэнергии не превышает 1400 Вт. в ходе тренировок и работ по просвечиванию стыков может использовать все виды радиографической пленки AGFA.

Особенности радиографического аппарата РПД-200 СП

Переносной радиографический аппарат РПД-200 имеет несколько заметных различий с другим оборудованием того же модельного ряда и с радиографическими устройствами других производителей. К таким отличиям относятся:

• присоединение к дефектоскопу РПД-200 пульта дистанционного управления и БПУ при помощи кабеля;
• панорамное расположение рентгеновского излучения с телесным углом 40⁰×360⁰;
• изменение напряжения на аноде в интервале от 70 до 200 кВ;
• при излучении, в рабочем режиме, БПУ подаются световые и звуковые сигналы;
• способность РПД-200 работать при экстремальных температурах в интервале от -40⁰С до +40⁰С;
• система предварительного прогрева БПУ, а также наличие утепляющего чехла для блока при работе в условиях низких температур;
• наличие в комплекте поставки РПД-200 пакета программ для автоматической тренировки рентгеновской трубки и ее самодиагностики;
• постепенное достижение дефектоскопом РПД-200 режима предварительно установленных показателей всего за 5 – 10 сек.;
• наличие температурных датчиков, предупреждающих перегрев аппарата РПД-200;
• возможность работы аппарата РПД-200 в непрерывном режиме в течение 0,5 часа.

Эти отличия повышают удобство эксплуатации аппарата РПД-200 и расширяют его возможности.

Поставки рентгенографического аппарата РПД-200 СП

Несмотря на кажущуюся простоту рентгенографического аппарата РПД-200, работа с источниками ионизирующего излучения требует наличие у оператора определенного объема знаний и опыта работы. Поэтому выбор модели рентгеновского аппарата для неразрушающего контроля должен производиться специалистами, знающими методику такого контроля и сведущего в характеристиках радиографических дефектоскопов. В Приволжском федеральном округе одним из наиболее квалифицированных консультантов в области радиографических методов неразрушающего контроля является ООО «Литас» из Казани. Компания «Литас» на собственных мощностях выпускает радиографические дефектоскопы, а также представляет продукцию других производителей оборудования для неразрушающего контроля.
