Рентгеновские аппараты серии ISOVOLT

Рентгенографические методы неразрушающего контроля качества материалов, конструкций, узлов, изделий и заготовок позволяют минимизировать риск получения заказчиком объекта проверки со скрытым дефектом. Однако вероятность его обнаружения во многом зависит от характеристик оборудования.

Одним из наиболее эффективных видов технических средств, позволяющих достичь требуемого качества изделий, узлов и заготовок, являются стационарные рентгеновские аппараты ISOVOLT, изготовленные на предприятиях Baker Hughes Company (США) – одного из лидеров мирового рынка в сегменте оборудования для проведения неразрушающего контроля.

Рентгеновские аппараты серии Titan E

Модельный ряд стационарных высоковольтных рентгеновских установок ISOVOLT включает аппараты, которые могут использоваться в рентгеноскопии, радиометрии, при метрологических проверках дозиметров, однако основной их функцией является промышленная радиография, в т.ч. поиск скрытых дефектов в металлических отливках и постоянный контроль качества изделий на конвейерных линиях предприятий различного профиля. Максимальная толщина контролируемых стальных изделий – более 100 мм. Установки способны работать, как при краткосрочных экспозициях, так и в круглосуточном режиме.

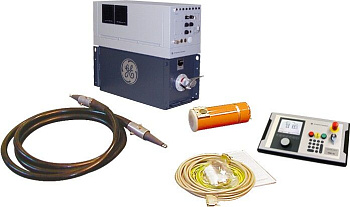

Отличительная черта рентгеновских установок Titan E – их модульная конфигурация: возможность из нескольких блоков собрать аппарат, способный решить конкретную задачу. В комплект оборудования входят:

• высоковольтные генераторы для одно- или двухполярных систем в двух исполнениях каждый – генератор для трехфазной сети 380 В и генератор для однофазной 230 В. Они обеспечивают питание трубки стабильно ровной амплитудой высокого напряжения;
• одно- или двухполярная рентгеновская трубка с напряжением на аноде 160 кВ или 225 кВ для систем с однополярными генераторами и 320, 450 кВ – для двухполярных;
• насос масляного охлаждения трубки в двухполярной системе и водяного – в однополярной;
• модуль управления;
• соединительные кабели.

Системы могут осуществлять контроль самостоятельно или быть интегрированы в программный комплекс управления производственными процессами всего предприятия, что позволяет удаленному оператору вести управление оборудования, тестировать его, менять показатели экспозиции. Они способны работать только при положительной температуре.

Модуль управления установкой представляет собой микропроцессорный блок с программным обеспечением, управляющим системой как непосредственно с пульта, так и дистанционно. Модуль управления выпускается отдельным блоком размерами 0,46×0,27×0,1 м, весом 4,9 кг или встроенным в приборную 19-дюймовую стойку. Меню на кириллице включает 250 пользовательских и более 40 настроек, установленных предварительно, что дает возможность работы с 8 типами рентгеновских трубок, обладающих разными показателями экспозиции.

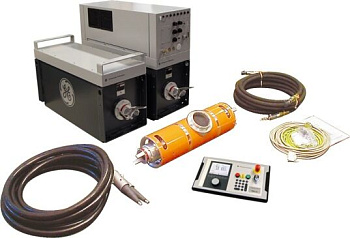

В однополярных установках катод трубки соединяется с генератором высоковольтным кабелем, анод при этом заземлен. Двухполярная установка компонуется из двух высоковольтных генераторов (с положительным потенциалом один и с отрицательным – другой) размерами 0,35×0,87×0,85 м, весом 189 кг и 0,35×0,87×0,62 м, весом 123 кг. Трубки для этих систем комплектуются двумя высоковольтными разъемами. Электропитание трубки одновременно от двух источников позволяет увеличить энергию рентгеновского излучения и повысить анодное напряжение. При этом двухполярная установка позволяет обеспечить собственную электробезопасность с упрощенными условиями изоляции токоведущих элементов. Обе высоковольтные установки характеризуются стабильным напряжением: амплитуда его колебаний на аноде трубки находится (при частоте 40 Гц) в интервале от 5 до 10 В/мА.

Возможности компоновки приборов

Из отдельных модулей можно скомпоновать стационарную рентгеновскую установку с показателями, позволяющими решить конкретную производственную задачу, поставленную перед ней. Основная разница между характеристиками установок заключается:

• в максимальном выходном напряжении генераторов: 160 и 225 кВ в однополярных; 320 (сумма отрицательного -160 кВ и положительного +160 кВ потенциалов) и 450 (-225 и +225 кВ) в двухполярных генераторах при максимальном выходном токе 45 мА у генераторов обоих типов;
• в напряжении выбора и настройки рентгеновских трубок обеих систем: в интервале от 5 до 160 кВ и от 5 до 225 кВ в трубках для однополярных; от 5 до 320 кВ и от 5 до 450 кВ в трубках для двухполярных систем при выборе и настройке токов от 0,1 до 45 мА.

На основании различных характеристики генераторов компонуются 4 модели рентгеновских установок:

• ISOVOLT 160 с генератором 160 кВ;
• ISOVOLT 225 с генератором 225 кВ;
• ISOVOLT 320 с двумя генераторами по 160 кВ;
• ISOVOLT 450 с двумя генераторами по 225 кВ.

Вариативность характеристикам системы придают и возможности рентгеновских трубок, обладающих, в зависимости от модели, различными показателями, в частности:

6 моделей однополярных трубок с максимальным напряжением 160 кВ:

• ток от 6 мА (трубка модели 160МС2) до 19 мА (160М2 0,4-3,0);
• максимальная мощность рассеяния на аноде от 1,0 кВт (160МС2) до 3,0 кВт (160М2 0,4-3,0);
• размер фокусного пятна от 0,4×4,0 мм (160МС2) до 5,5 мм (160М2 0,4-3,0);
• угол выхода излучения 30°×40° (225ММ2/НР) и 40° для остальных моделей;
• масса от 8,0 кг (160МС2) и 8,5 кг – остальные модели.

Из 3 моделей однополярных трубок с максимальным напряжением 225 кВ:

• ток от 7 мА (225М2 0,4-1,5) до 13 мА (225М2 0,4-3,0);
• максимальная мощность рассеяния на аноде от 1,6 кВт (225М2 0,4-1,5) до 3,0 кВт (225М2 0,4-3,0);
• размер фокусного пятна от 3 мм (225М2 0,4-1,5) до 5,5 мм (225М2 0,4-3,0);
• угол выхода излучения 30°×40° (225ММ2/НР) и 40° для остальных моделей;
• масса 11,9 кг;

Из 4 моделей двухполярных трубок с максимальным напряжением 320 кВ:

• ток от 5,6 мА (320М2 0,4-1,0НР) до 13 мА (320/13);
• максимальная мощность рассеяния на аноде от 1,6 кВт (320М2 0,4-1,0НР) до 3,0 кВт (320/13);
• размер фокусного пятна от 1,8 мм (320/7) до 4,0 мм (320М2 4,5-13);
• угол выхода излучения 20°×40° (320/7), 30°×40° (320М2 0,4-1,0НР) и 40° для остальных моделей;
• масса 36,0 кг (320М2 0,4-1,0НР) и 35,0 кг – другие модели.

Из 4 моделей двухполярных трубок с максимальным напряжением 450 кВ:

• ток от 3,3 мА (450М2 0,4-1,0НР) до 10 мА (450/10);
• максимальная мощность рассеяния на аноде от 1,5 кВт (450М2 0,4-1,0НР) до 4,5 кВт (450/10);
• размер фокусного пятна от 1,5 мм (450/5) до 4,5 мм (450/10);
• угол выхода излучения 20°×40° (450/5), 30°×40° (450М2 0,4-1,0НР) и 40° для остальных моделей;
• масса 75,0 кг.

Возможность комбинации генераторов разной полярности и трубок, обладающих различными характеристиками, дает возможность собрать установку для контроля, способную находить скрытые дефекты в заготовках или продукции предприятия, для которого она предназначена.

Конкурентные преимущества системы Titan E

Высокий спрос на оборудование, изготовленное на предприятиях компании Baker Hughes Company, обусловлен рядом конкурентных преимуществ, позволяющих компании удерживать лидирующие позиции в своем сегменте рынка. К этим особенностям можно отнести:

• высокая производительность установки и ее устойчивость к внешним воздействиям;
• возможность подключения к внешним устройствам для управления системой, ее тестирования, мониторинга и визуализации;
• пригодность к интеграции в производственные комплексы автоматизированного контроля качества предприятия;
• минимальный объем необходимого технического обслуживания;
• высокая вариативность моделей трубок, других видов оборудования и комплектующих;
• высокая степень защиты трубки, достигнутая за счет различных режимов ее тренировки;
• высокая эффективность использования установки за счет оптимизации величины экспозиции образца, достигаемой минимальным уровнем пульсации напряжения;
• универсальность, благодаря которой источники излучения Titan E могут применяться в медицине, метрологии и других сферах, а варианты питания генераторов как от трехфазной сети 380 в, так и от однофазной на 230 В позволяют использовать их в разных странах;
• высокая степень безопасности, основанная на выводе на дисплей показателей, характеризующих состояние управления установкой и ее исправность.

Стационарные высоковольтные установки ISOVOLT Titan E производства американской компании Baker Hughes Company способны решить любые задачи неразрушающего контроля полуфабрикатов и готовой продукции.
