Фотофонарь

Компания «Литас» более 20 лет является одним из лидеров российского рыночного сегмента изготовления и поставки оборудования и расходных материалов для неразрушающего контроля материалов, узлов и конструкций методами радиографии. Одним из видов продукции, выпускаемой компанией «Литас» для оборудования фотолабораторий, выполняющих химическую обработку радиографических пленок промышленного назначения в сфере эксплуатации различных видов транспорта, а также строительным предприятиям, заводам транспортного и общего машиностроения на которых используются радиографические методы контроля качества, являются фотофонари «ФНС- стандарт» и «ФНС-Т».

Воздействие света фотофонарей на радиографические пленки

Фотофонари «ФНС- стандарт» и «ФНС-Т» не актиничны, т.е. они не оказывают воздействия на радиографическую пленку. Это свойство испытывается на экранной пленке типа Р8Ф (F8) по методике, регламентированной ТУ6-43-0205133-03-91. Для этого лист не экспонированного светочувствительного фотоматериала из упаковки располагают на рабочем столе. Прикрыв лист наполовину непрозрачным материалом включают фотофонарь и на протяжении 180 секунд экспонируют под его светом фотопленку. После этого в полной темноте фотопленку обрабатывают по технологии, которая будет применяться в ходе дальнейших работ по химической обработке радиографических светочувствительных материалов. При обработке результатов испытания обращают внимание на экспонированный участок пленки: если на нем заметно очевидное почернение, то фотофонарь непригоден к работе с этим светочувствительным фотоматериалом.

Характеристики фотофонарей производства компании Литас

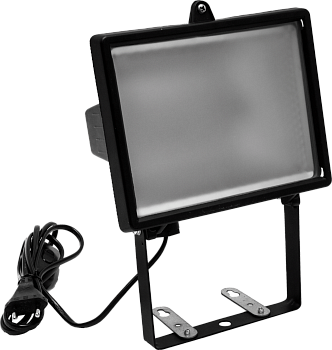

Фотофонари «ФНС-стандарт» и «ФНС-Т» разработаны для освещения рабочего места при работах с радиографическими пленками любой чувствительности. Светодиодные фонари, обеспечивающие световое излучение красной зоны спектра без использования светофильтров, имеют размеры светящегося поля 12×16 см, хотя по заказу поставляются фотофонари со светящимся полем размером 8×12 см. Яркость свечения фонаря регулируется потенциометром. Фотофонарь «ФНС-Т» оборудован таймером с жидкокристаллическим индикатором и обратным отсчетом времени, ценой деления 1ⸯⸯ и диапазоном отсчета в пределах от 0 до 99ⸯ59ⸯⸯ. Включение прибора, а также установка требуемой яркости выполняется с блока таймера. Оба фотофонаря обладают рядом одинаковых характеристик:

• освещенность экрана – от 20 до 25 Лк;
• освещенность экрана на расстоянии 0,5 м от него – от 0,7 до 0,9 Лк;
• питание от электрической сети напряжением 220 В с частотой 50 Гц;
• мощность, потребляемая фотофонарем – до 3,5 Вт;
• размеры прибора – 200×190×130 мм;
• масса прибора – 900 г;
• гарантийный срок – три года с момента отгрузки прибора покупателю.

Крепление фотофонаря к основанию производится путем крепления к плоскости стены или потолка двух планок, закрепленных на монтажной скобе прибора.
