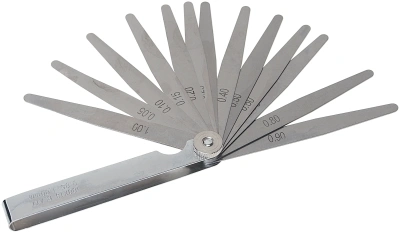

Калибровка щупа, за 1 шт

Измерения зазоров между деталями механизма или элементами конструкции может измеряться щупами, не внесенными в Госреестр. Однако при этом требования к точности измерений остаются неизменными. С целью обеспечения величины допусков, предусмотренных конструкторской документацией, щупы подвергаются калибровке.

Каким образом производится калибровка щупов и зачем она нужна

Калибровка щупов – комплекс мероприятий, позволяющих определить фактическое значение измерений, произведенных этими инструментами. Калибровке подлежат щупы, не внесенные в Госреестр измерительных инструментов, хотя результаты их калибровки могут учитываться при поверке. В действующих технических регламентах отсутствуют требования по периодичности калибровки, поэтому сроки отправления щупов на калибровку в аккредитованную метрологическую компанию определяются владельцем инструментов самостоятельно.

Последовательность и содержание процедур, проводимых в ходе калибровки щупов аналогичны процессу поверки. Определение характеристик щупов производится по результатам:

• проверки степени шероховатости рабочей поверхности щупов, которая выполняется только при первичной калибровке с использованием аттестованных образцов щупов или профилометра;
• проверки толщины щупов, производимая при каждой калибровке, для чего используются индикатор часового типа;
• проверки желобчатости щупов, производимой только при первоначальной калибровке с использованием тех же инструментов, что и при определении толщины щупов.

Подтверждением результатов калибровки становится номерной сертификат, выдаваемый аккредитованной компании или ИП владельцу набора щупов, где приводится:

• информация о владельце набора щупов;
• сведения о наборе щупов, прошедших калибровку;
• перечень документов, послуживших основанием для калибровки;
• информация об оборудовании, использованном в ходе калибровки;
• сведения об условиях, в которых производилась калибровка;
• результаты проведенных процедур с указанием фактической толщины каждого щупа;
• дата проведения калибровки.

Сертификат заверяется подписью исполнителя и печатью организации.

Калибровка щупов

Щуп – весьма распространенный измерительный инструмент, который используется при сборке машин и механизмов. В этих случаях для проверки соответствия фактических размеров зазоров и люфтов, величинам, указанным в конструкторской документации, необходимы реальные значения допусков и посадок. Для этого во многих случаях используются поверенные и калиброванные щупы. Щупы, внесенные в Госреестр, должны быть поверены, а не внесенные – калиброваны.

Решить задачу метрологического обеспечения производственных предприятий Приволжского федерального округа способно ООО «Литас» из Казани – один из лидеров регионального рынка в сегменте производства, продажи и обслуживания оборудования для неразрушающего контроля, а также измерительных инструментов, в т.ч. щупов.
