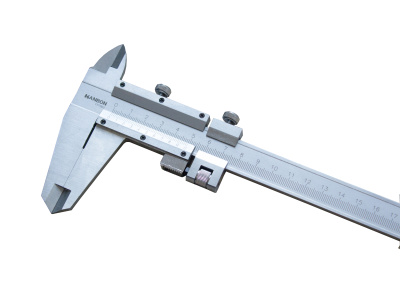

Поверка штангенциркуля ШЦ

Наружные и внутренние размеры изделий, а также глубина отверстий в них должны замеряться с полем допусков, предусмотренным конструкторской документацией. Для этого используется штангенциркуль – универсальный измерительный инструмент, производящий замеры линейных величин с установленной точностью.

Поверка штангенциркуля и ее методика

Штангенциркули, используемые в ходе визуального контроля точности изготовления деталей машин и механизмов на объектах, подконтрольных Ростехнадзору, а также в оборонной, ракетно-космической, атомной и других отраслях промышленности, входящих в сферу государственного регулирования обеспечения единства измерений (ГРОЕИ) должны поверяться по стандартной методике.

Методика поверки штангенциркулей разработана в ГОСТ 8.113-85 и включает в себя следующие основные процедуры:

• визуальный осмотр и проведение пробных замеров;
• замеры металлической линейкой вылета измерительных губок;
• определение степени шероховатости измерительных поверхностей с использованием профилографа;
• определение степени видимости разметки шкал штангенциркуля при помощи универсального микроскопа;
• определение степени плоскостности и прямолинейности поверхностей измерительных губок с применением металлической лекальной линейки;
• определение величины отступления поверхностей измерительных губок от параллельности при помощи плоскопараллельных концевых мер длины;
• определение погрешностей замеров, произведенных штангенциркулем с использованием плоскопараллельных концевых мер длины и универсального микроскопа.

При получении положительных результатов поверки в паспорте штангенциркуля делается соответствующая запись и проставляется поверительное клеймо. Владельцу измерительного инструмента выдается свидетельство на штангенциркуль установленного образца. Отрицательный результат поверки ведет к недопущению штангенциркуля к проведению визуального контроля, о чем в паспорте инструмента делается соответствующая запись. Кроме этого выдается извещение о непригодности штангенциркуля к работе или о необходимости ремонта с последующей повторной поверкой.

Где можно поверить штангенциркуль

На территории России ведут деятельность многие крупные компании, которым требуется надежное метрологическое обеспечение, включая поверку измерительных инструментов. На КамАЗе, Мотовилихинских заводах, других промышленных предприятиях округа не обойтись без поверенных штангенциркулей.

Одним из предприятий Приволжского федерального округа, аккредитованных в сфере ГРОЕИ является компания «Литас» из Казани – один из лидеров регионального рынка в сегменте изготовления, продажи и обслуживания оборудования неразрушающего контроля. Метрологическая лаборатория компании выполняет поверку измерительных инструментов, в т.ч. штангенциркулей.
