Поверка щупов №1

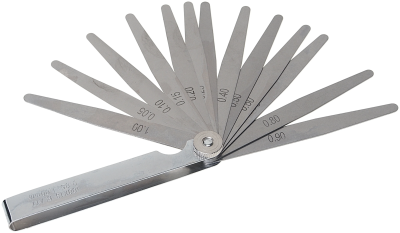

Для измерения контактным способом величины зазора между деталями механизма используются щупы - металлические пластинки различной фиксированной толщины, которая указывается на их поверхности. Щупы, внесенные в Госреестр подлежат обязательной ежегодной поверке, проводимой аккредитованными метрологическими лабораториями.

Зачем нужна поверка щупов и методика ее проведения

В производстве используется немалое количество щупов различных видов, предназначенных для решения конкретных задач. Как правило, щупы объединяются в наборы, куда входят от 8 до 20 штук различных по толщине. Поверенные должным образом щупы позволят с гарантированной точностью определить люфты и зазоры между двумя смежными плоскостями в ходе проведения визуально-измерительного контроля точности работ, проводимых на объектах, подведомственных Ростехнадзору, а также в других сферах производства. По итогам поверки оформляется протокол, подтверждающий пригодность набора щупов к измерениям с заявленной точностью.

Для поверки щупов используются следующие измерительные инструменты и оборудование:

• набор шероховатостей (для определения шероховатости поверхности щупа);
• стойка;
• пружинная измерительная головка (индикатор часового типа).

Поверка проводится в соответствии с методикой, регламентированной действующими техническим регламентами. В ходе поверки выполняются следующие операции:

• производится визуальный осмотр с целью поиска дефектов, способных повлиять на точность измерений;
• проверяется комплектность набора щупов – соответствие фактического количества щупов определенной толщины паспортным данным;
• определяется шероховатость поверхностей щупов;
• индикатором часового типа определяется толщина щупов;
• определяется желобчатость щупов и сравнивается с максимально допустимой.

По итогам исследований оформляется либо свидетельство о поверке по установленной форме, либо извещение о непригодности набора щупов.

Кто выполняет поверку щупов

Наборы щупов незаменимы при сборке и наладке механизмов. Благодаря ими появляется возможность выставить необходимые по инструкции люфты и зазоры гарантированной величины. Поэтому своевременная поверка щупов крайне важна для машиностроительных предприятий и сборочных производств, которых немало на территории Приволжского федерального округа.

ООО «Литас» из Казани имеет аттестат аккредитации в системе Росаккредитации и имеет право производить поверку щупов с выдачей свидетельства, подтверждающего достоверность замеров, выполненных этими инструментами. Компания «Литас» работает на рынке Приволжского федерального округа на протяжении более 20 лет, в регионе она известна как надежный партнер, ведущий разработку, продажу и обслуживание оборудования для неразрушающего контроля, а также средств измерения, в т.ч. щупов.
