Тепловизоры

Оценка теплового излучения используется при дефектоскопии строительных конструкций, служит признаком неисправности электросилового оборудования. Для проверки уровня излучения тепла в неразрушающем контроле используются тепловизоры.

Принцип действия тепловизора

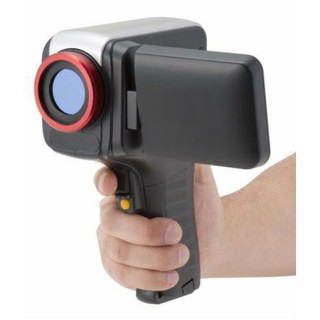

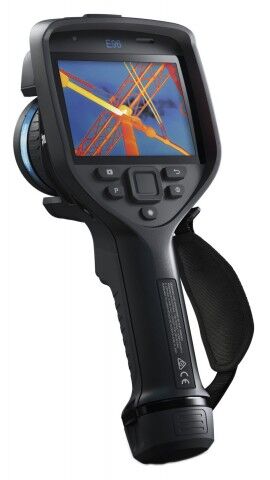

Тепловизор работает по принципу видеокамеры, регистрируя тепло. Когда в «поле зрения» прибора попадает объект, излучающий тепло, линза улавливает инфракрасные лучи, которые не распознает глаз человека. Сенсор аппарата анализирует тепловой поток и отображает его на дисплее в виде тепловой карты. Изображение формируется моментально, что позволяет быстро принимать необходимые решения.

Применение тепловизоров в строительстве

В строительстве тепловизоры применяют для решения различных задач: выявление мостиков холода, участков с высокой влажностью. С этой целью тепловизор направляют на исследуемый объект, а затем анализируют теплограмму. Прибор нашел свое применение не только в обследовании готовых строительных конструкций. Также он широко используется при прокладке коммуникаций.

Оценка уровня теплового излучения позволяет своевременно устранить дефектные участки и решить целый ряд распространенных проблем:

• Повышенная влажность, приводящая к появлению на строительных конструкциях плесени.
• Слишком высокие расходы на обогрев зданий и сооружений в холодный период года.
• Дефекты в работе инженерных коммуникаций: электроснабжения, вентиляционной системы, отопления.

При использовании тепловизора результат обследования выводится в виде теплограммы. Таким образом можно получить не только цифры для анализа, но и наглядную визуализацию, позволяющую точно локализовать дефектные участки.

Применение тепловизоров для контроля работы электрооборудования

К неполадкам в электросети может привести перегрев, и излишнее охлаждение. Во время обследования такие места сразу отображаются на теплограмме. Быстрая локализация проблемных участков в электросети позволяет своевременно принять необходимые меры, снизить риск выхода агрегатов из строя. Так, при тепловизионном обследовании можно точно выявить дефектное место и обследвать только участок с перегретым или переохлажденным контуром, а не все электроцепи.

При этом тепловизоры подходят для обследования любых объектов: электросетей, электрооборудования. Применять тепловизионные приборы можно при обследовании любых объектов – жилых, административных, промышленных.

Применение тепловизоров в промышленности

В промышленности тепловизоры применяют для контроля работоспособности оборудования. Перегрев агрегата может служить признаком излишнего трения, нарушения в системе теплоотвода и других неполадок. При своевременном обнаружении дефекта его можно быстро устранить. В результате – сокращаются расходы на обслуживание и ремонт.

Другие области применения тепловизоров

Тепловизионное оборудование нашло свое применение не только в промышленности и строительстве. Его используют в МЧС, охране объектов, военной службе и т.д. Например, с помощью тепловизора можно обнаружить человека внутри задымленного помещения.

Как выбрать тепловизор

Выбор тепловизора зависит от решаемых задач. Однако, есть ряд критериев, которые обязательно нужно учесть, прежде чем купить тепловизионный прибор:

• Характеристики матрицы.
• Характеристики объектива.
• Особенности дисплея.
• Диапазон и точность измерений.
• Функции программного обеспечения.

Матрица или сенсор тепловизора – это его основная часть. Именно матрица принимает и преобразует тепловое излучение в электросигнал. Матрицы могут отличаться по своей чувствительности, разрешению, дальности наблюдения. Сенсоры, применямые в разных видах приборов, будут отличаться по своим основным характеристикам.

Например, стационарные тепловизоры, которые широко применяют в строительстве и промышленности, отличаются большой дальностью наблюдения. В зависимости от особенностей модели, она может достигать до 10 км. Однако, повышенная чувствительность и наблюдение с большой дальностью могут привести к перегреву агрегата. Поэтому стационарные тепловизоры обычно производят с охлаждаемыми матрицами. В переносных тепловизорах используют сенсоры, не нуждающиеся в дополнительном охлаждении, но они отличаются не большой дальностью действия и чувствительностью.

Основные характеристики объектива: диаметр, относительное отверстие (F) и светопропускная способность. От этих параметров зависят чувствительность тепловизора, а также четкость картинки, которую он формирует на дисплее. Наибольшей четкостью отличаются объективы с F 1.0 до 1.2 ед. Диаметр объектива может быть различным. Например, в конструкции переносных тепловизоров часто применяют объективы диаметром 30, 40, 50 мм.

На четкость картинки, формируемой тепловизором, влияет не только значение F, но и характеристики дисплея. Чем больше разрешение экрана, тем четче будет выводимое на него изображение. В современных тепловизорах используютсяматрицы с разрешением от 60х60 до 1024х786 пикселей. Разрешение дисплея имеет большую роль в том случае, если требуется получить изображение с высокой степенью детализации. Также стоит обратить внимание и на возможность дисплея тепловизора работать в нескольких режимах: полноэкранный, картинка в картинке, увеличение и т.д.

Выбор прибора по тепловому диапазону зависит от целей его использования. Так, в строительстве наибольшее распространение получили тепловизоры, работающие в диапазоне от минус 20 до +100 градусов. Для диагностики промышленного оборудования, электростанций потребуются приборы с диапазоном до 600 градусов. На сталелитейных производствах, химических предприятиях, в «горячих» цехах — тепловизионные агрегаты с верхним диапазоном до 2000 градусов.

Дополнительный функционал, облегчает работу с тепловизором и скорость проведения обследования. К наиболее важным функциям можно отнести возможность ручных настроек, заменяемые объективы, специальное программное обеспечение для анализа данных.
