Электроискровые дефектоскопы

Большое значение для долговечности и эстетичности изделия имеет качество его защитно-декоративного покрытия. Одним из приборов, позволяющих выявить дефекты в изоляционных и лакокрасочных слоях, уложенных на поверхности из токопроводящих материалов, является электроискровой дефектоскоп «Корона 2.2», разработанный и выпускающийся компанией «Константа» из Санкт-Петербурга.

Компания «Константа»

ЗАО «Константа» организовано в Санкт-Петербурге в 1993 году с целью разработки и выпуска приборов для неразрушающего контроля структурно-неоднородных материалов различными, в т.ч. ультразвуковыми методами. В нынешних условиях предприятие:

• разрабатывает и выпускает ультразвуковые толщиномеры для изделий из металла и толщиномеры для определения толщины защитно-декоративных покрытий;
• занимается научными исследованиями в сфере неразрушающего контроля;
• производит сервисное облуживание приборов, изготовленных компанией;
• выполняет обучение специалистов работе с приборами неразрушающего контроля.

Продукция и услуги компании «Константа» востребована производственными предприятиями и специализированными исследовательскими лабораториями.

Электроискровой дефектоскоп «Корона 2.2»

Одним их приборов, разработанных и выпускаемых ЗАО «Константа», является электроискровой дефектоскоп «Корона 2.2.», предназначенный для выявления дефектов и нарушений сплошности внутренних и наружных защитных и декоративных покрытий изделий из металлов и бетона за счет использования электрического импульса высокого напряжения и фиксации явления электрического пробоя в точках с нарушенной сплошностью или недопустимого снижения толщины.

Принцип действия

Электроискровой метод заключается в замере величины пробоя воздушного зазора напряжением между электродом и токопроводящим основанием и фиксации его электронным блоком. Электрод подключается через трансформатор-держатель к одному из полюсов источника электрического тока, а другой его полюс от заземляющего разъема присоединяется к металлическому изделию непосредственно или через грунт.

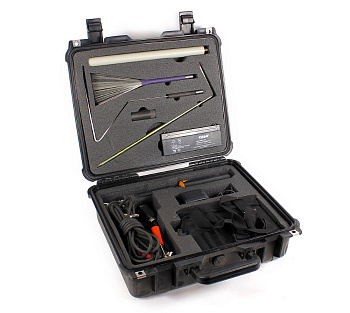

Комплектация

В комплект поставки электроискрового дефектоскопа «Корона 2.2» входят следующие блоки:

• электронный блок со свинцово-кислотным аккумулятором, размещенный в термосумке;
• высоковольтный трансформатор-держатель с встроенным кабелем для соединения с электронным блоком;
• провода заземления с магнитом и зажимом типа «крокодил»;
• штырь-заземлитель;
• удлинитель для электрода;
• сменные щеточный веерный и Т-образный электроды.

При необходимости в комплект поставки дефектоскопа «Крона 2.2» могут входить электроды другого вида, позволяющие решать конкретные задачи.

Управление прибором

На панели управления электроискрового дефектоскопа «Корона 2.2», находящейся в верхней части электронного блока, располагаются:

• ЖК-дисплей, демонстрирующий величину контрольного напряжения в кВ;
• тумблер «Вкл.» - «Выкл»;
• ручки регулирования величины напряжения и уровня чувствительности;
• красный светодиод и встроенный динамик сигнализируют об обнаружении дефекта, а также о понижении напряжения или о разрядке аккумулятора.

Высоковольтный трансформатор представляет собой держатель с закрепленным на нем (непосредственно или посредством удлинителя) электродом. На рукоятке держателя смонтирована кнопка, при помощи которой на электрод подается испытательное напряжение. Реле кнопки имеет защиту от проникновения влаги и пыли.

Основные характеристики

Дефектоскоп «Корона 2.2» удобен для проведения операций по неразрушающему контролю защитных и декоративных покрытий в полевых условиях, благодаря:

• питанию от герметичного свинцово-кислотного аккумулятора с автоматической регулировкой внутреннего давления напряжением 12 В, емкостью 2,2 А/ч и способностью непрерывной работы на протяжении 5 – 8 часов;
• небольшому весу: блок с аккумулятором весит 2 кг и 1,3 кг масса высоковольтного трансформатора-держателя;
• возможностью проведения контрольных операций в диапазоне температур от -40⁰С до +50⁰С.

Дефектоскоп «Корона 2.2» способен контролировать защитно-декоративные покрытия толщиной от 1 до 25 мм.

Особенности

Электроискровой дефектоскоп «Корона 2.2» обладает рядом отличительных особенностей:

• стабильно высоким контрольным напряжением на электроде;
• широким выбором сменных электродов, позволяющих контролировать изделия различного предназначения;
• наличием специальных электродов, позволяющих контролировать внутреннюю поверхность трубы диаметром до 1420 мм и длиной до 14 м;
• наличием специальных электродов, позволяющих контролировать внешнюю поверхность трубы диаметром до 1620 мм;
• высокой степенью безопасности эксплуатации прибора за счет импульсного режима работы;
• компактность – небольшие габариты и масса;
• постоянная цифровая индикация величины контрольного напряжения на электроде;
• возможность произвести настройку чувствительности;
• комплектация устройства свинцово-кислотным аккумулятором повышенной емкости;
• возможность быстрой замены аккумулятора в полевых условиях;
• возможность зарядки аккумулятора, как не отсоединяя его от электронного блока, так и отдельно;
• возможность исследования толщины и качества защитно-декоративного покрытия на поверхностях бетонных и железобетонных конструкций.

Эти особенности увеличивают востребованность электроискрового дефектоскопа.

У кого купить дефектоскоп «Корона 2.2»

Предприятия Приволжского федерального округа, которым необходим неразрушающий контроль качества защитно-декоративных покрытий металлических и железобетонных поверхностей могут обратиться в компанию «Литас» из Казани, которая является официальным представителем ЗАО «Константа» из Санкт-Петербурга, разработавшей и выпускающей надежный и легкий электроискровой дефектоскоп «Корона 2.2». Этот прибор и рекомендации по его эффективному использованию дадут специалисты компании «Литас» - одного из лидеров регионального рынка оборудования для неразрушающего контроля.
