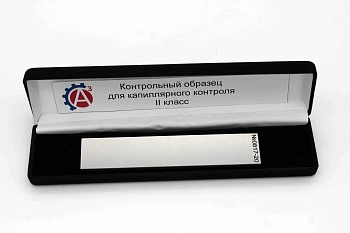

Контрольный образец для капиллярной дефектоскопии по ГОСТ 18442-80, класс чувствительности II

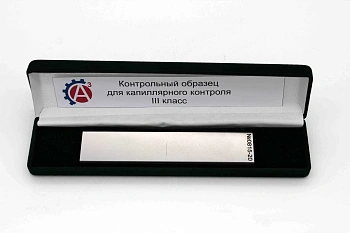

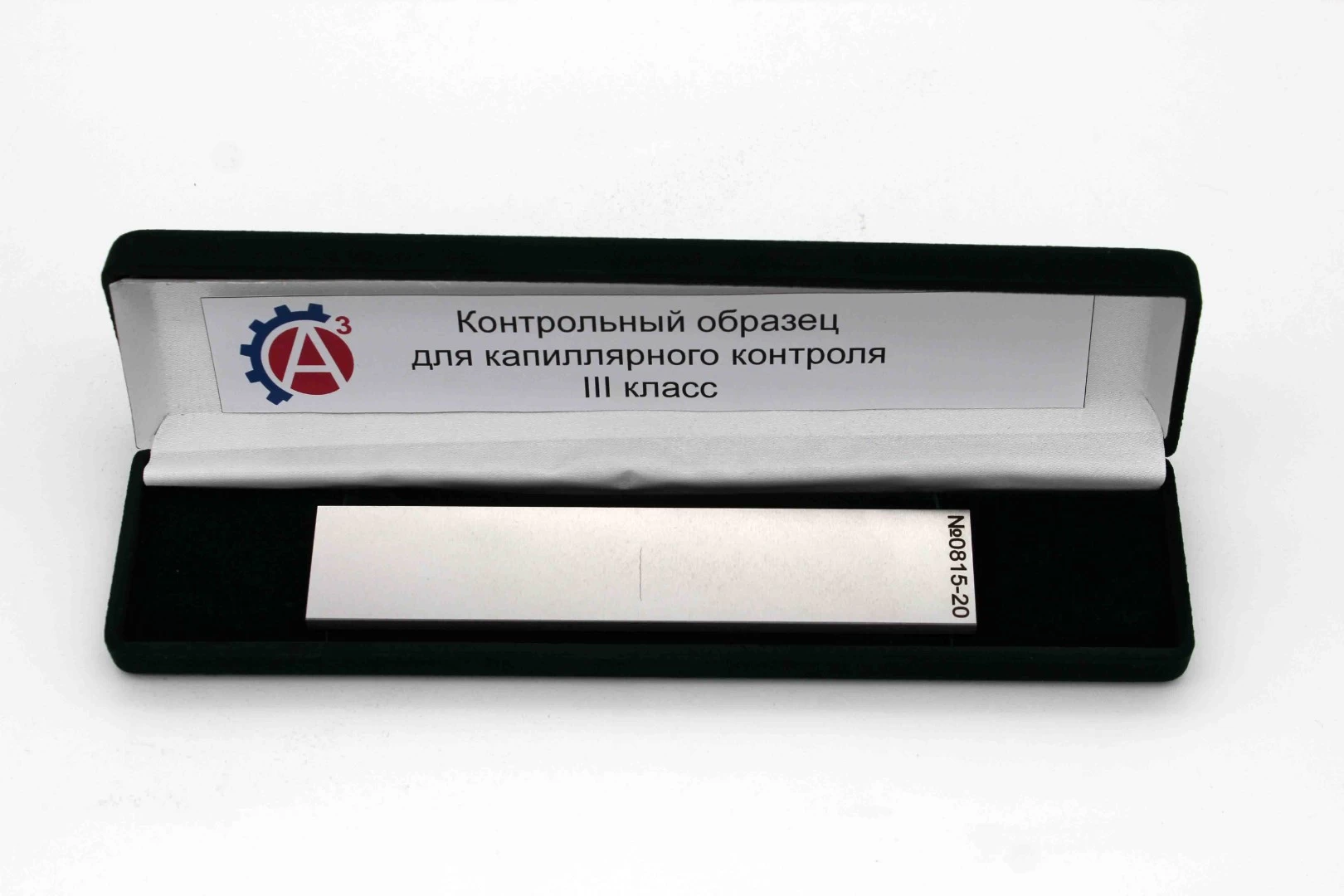

Контрольный образец для капиллярной дефектоскопии по ГОСТ 18442-80, класс чувствительности III
Контрольные образцы — обязательный элемент системы обеспечения качества капиллярной дефектоскопии. Эти металлические пластины с искусственными дефектами различной глубины и ширины позволяют объективно оценить чувствительность применяемой методики, проверить работоспособность материалов и квалификацию оператора. Компания А3 Инжиниринг разработала линейку образцов, отвечающих требованиям российских и международных стандартов.
Представляют собой металлические диски с системой концентрических надрезов различной глубины. Позволяют оценить предельную чувствительность метода — минимальную глубину дефекта, которую способен выявить применяемый пенетрант. Используются при аттестации методик контроля и входном контроле материалов.
Пластины с системой параллельных пропилов разной ширины. Предназначены для оценки разрешающей способности метода — возможности различать близко расположенные дефекты. Особенно важны при контроле сварных швов, где дефекты часто располагаются группами.
Металлические пластины с отверстиями различного диаметра, имитирующими поры и раковины. Применяются для проверки эффективности выявления объемных дефектов и оценки проникающей способности пенетранта.
Образцы для проверки технологического процесса
Комплексные образцы, имитирующие реальные дефекты различных типов — трещины, непровары, поры. Используются для полной верификации методики контроля от нанесения пенетранта до оценки результатов.
Контрольные образцы изготавливаются из сталей различных марок, алюминиевых и титановых сплавов в зависимости от области применения. Поверхность образцов тщательно полируется для исключения влияния шероховатости на результаты контроля. Искусственные дефекты создаются методами электроэрозионной или лазерной обработки с точным контролем геометрических параметров.
Проверка проводится в следующей последовательности: образец тщательно очищается от загрязнений, наносится пенетрант, выдерживается время проникновения, удаляются излишки, наносится проявитель. После проявления оценивается видимость дефектов различной глубины. Чувствительность метода определяется по минимальному размеру дефекта, который отчётливо визуализируется.
Контроль чувствительности проводится при каждом изменении партии материалов, при смене оператора, при изменении условий контроля (температура, влажность) и периодически — не реже одного раза в смену при массовом контроле. Результаты проверок фиксируются в журнале для обеспечения прослеживаемости.
Геометрические параметры дефектов контролируются с точностью до микрона, что обеспечивает воспроизводимость результатов проверок.
Образцы сопровождаются паспортами с указанием фактических размеров дефектов и результатами метрологической поверки.
Качественные материалы и защитные покрытия обеспечивают длительный срок службы образцов без изменения характеристик дефектов.
Компактные размеры и эргономичная конструкция позволяют использовать образцы как в стационарных лабораториях, так и в полевых условиях.
Проверка чувствительности при контроле критических узлов авиационных двигателей, где требования к надежности максимальны.
Верификация методики при диагностике оборудования АЭС и ТЭС, работающего под высокими нагрузками и температурами.
Контроль качества при производстве вооружений и военной техники, где пропуск дефекта недопустим.
Регулярная проверка чувствительности при массовом контроле деталей общего машиностроения.
Контрольные образцы требуют бережного хранения в специальных футлярах, защищенных от пыли, влаги и механических повреждений. После каждого применения образцы тщательно очищаются от остатков пенетранта и проявителя. Регулярная поверка в аккредитованных лабораториях обеспечивает подтверждение метрологических характеристик.
ООО «Литас» поставляет контрольные образцы производства компании А3 Инжиниринг для капиллярной дефектоскопии. В каталоге представлены различные типы образцов для разных методик контроля. Узнать актуальную цену и заказать продукцию можно на сайте компании. Литас обеспечивает оперативную доставку по России и консультации по применению образцов для верификации методик контроля.
Контрольные образцы — это не просто инструмент проверки, а гарантия достоверности результатов капиллярной дефектоскопии. Регулярное использование образцов при контроле обеспечивает соответствие требованиям систем качества и предотвращает пропуск дефектов.
