Приборы для измерения скорости потока воздуха

Нормальный микроклимат в производственных и административных помещениях во многом зависит от температуры и скорости потока воздуха в воздуховодах систем вентиляции и кондиционирования. Для измерений этих показателей используются специальные приборы – анемометры и термоанемометры.

Одним из лучших производителей устройств для быстрых и высокоточных измерений скорости, а также обработки показателей систем вентиляции и кондиционирования является транснациональная компания «Testo SE & Co. KGaA» со штаб-квартирой в Ленцкирхе, Шварцвальд, Германия. На отечественном рынке анемометры и термоанемометры компании «Testo» представляет ООО «Литас» из Казани, уже более 20 лет поставляющие российским предприятиям аппаратуру для измерений температуры и скорости воздуха в воздуховодах систем вентиляции и кондиционирования.

Методы замера скорости потока воздуха

Показатели скорости потока воздуха в воздуховодах характеризуют реальное состояние систем вентиляции и кондиционирования. В число этих показателей входят:

• скорость;
• температура;
• влажность;
• расход количества воздуха;
• давление в воздуховоде;
• загрязненность, запыленность.

Кратность воздухообмена, зависящая от скорости и расхода количества воздуха, а также температура воздуха регламентируются действующими нормативными документами в зависимости от назначения помещения. Поскольку воздуховоды со временем загрязняются, их стыки утрачивают герметичность возникают непроектные отверстия, а вентоборудование не показывает паспортных характеристик, мониторинг систем вентиляции и кондиционирования становится крайне важным для поддержания в помещениях нормального микроклимата.

Для измерения скорости воздуха в воздуховодах используются анемометры, а чтобы измерять еще и температуру – термоанемометры:

• самые простые и надежные – крыльчатые анемометры, где скорость в воздуховоде измеряется скоростью вращения крыльчатки прибора;
• термоанемометры имеют дополнительно термометр, измеряющий температуру воздуха в воздуховоде;
• анемометры с трубкой Пито, вставленной в отверстие в воздуховоде производят в нем измерения скорости воздуха за счет определения разницы полного и статического давления;
• балометры при помощи специальной воронки захватывают весь воздух, идущий из воздуховода, сводя к минимуму возможные неточности измерений.

Конкретные виды приборов для контроля систем вентиляции и кондиционирования выбираются в зависимости от скорости и других показателей, подлежащих мониторингу.

Анемометры от компании «Testo»

Компания «Testo» выпускает длинный модельный ряд приборов, предназначенных для проверки эффективности работы систем вентиляции и кондиционирования, измерять и контролировать параметры микроклимата в помещениях. На российском рынке ООО «Литас» предлагает нескольких классов устройств этого назначения:

• термоанемометры «Testo», использующие при измерениях нагреваемую струну – «Testo 405i» и «Testo 425», обладают высокой чувствительностью, несмотря на малый диаметр зонда. Эти приборы целесообразно использовать для фиксации незначительных скоростей движения воздуха с минимальным загрязнением, а также для измерений потоков с низкой скоростью через технологические отверстия в воздуховодах. Нагреваемая струна имеет постоянную температуру, для поддержания которой при увеличении скорости воздуха в воздуховоде необходим повышенный расход энергии. На основании этой разницы и рассчитывается скорость воздуха в воздуховодах.

  Термоанемометр «Testo 405i» относится к классу недорогих SMART- зондов с упрощенным управлением, без встроенного вычислителя и дисплея для вывода полученных данных. За счет встроенного модуля Bluetooth, информация поступает на планшет или смартфон оператора, где при помощи мобильного приложения Testo Smart Probes можно просматривать полученную от прибора информацию.

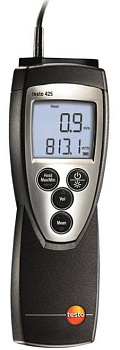

  Термоанемометр «Testo 425» оборудован телескопической трубкой - рукояткой длиной до 0,82 м, что позволяет производить измерения скорости в труднодоступных местах. Модели с нагреваемой струной эффективны при измерении слабых потоков в воздуховодах, а также при проверке степени продуваемости заполнений оконных и дверных проемов;

• анемометры роторного типа с зондом-крыльчаткой работают в более широком диапазоне скоростей относительно анемометров с нагреваемой струной и измеряют скорость потока воздуха за счет частоты вращения крыльчатки. Они пригодны для проведения измерений скорости в струе горячего воздуха и менее чувствительны к турбулентности потока. Анемометр «Testo 416» со стационарным зондом-крыльчаткой Ø 0,016 м на телескопической рукояти длиной до 0,89 м эффективен при измерениях в воздуховодах.

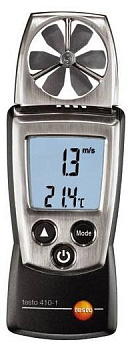

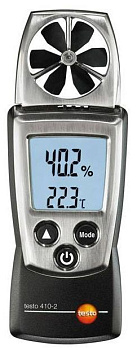

  Для быстрых измерений скорости и температуры воздуха на выходных отверстиях воздуховодов целесообразно применять анемометр со встроенной крыльчаткой Ø 0,03 м и сенсором измерения температуры «Testo 410-1», а модель «Testo 410-2» кроме этого способна измерять влажность, поскольку оснащена соответствующим сенсором.

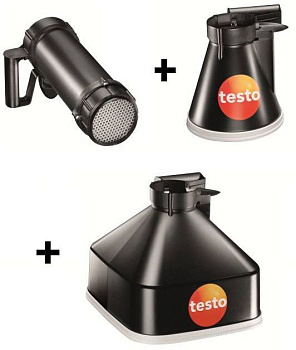

  При необходимости измерений скорости воздуха в отверстиях, закрытых вентрешетками лучше всего использовать анемометр «Testo 417» с крыльчаткой Ø 0,1 м с жесткой фиксацией на корпусе или с гибким соединением на кабеле длиной 1,5 м («Testo 417-2»). Благодаря инновационному выпрямителю потока «Testovent 417», преобразующего турбулентный поток воздуха в равномерный, анемометр «Testo 417» способен быстрые и точные измерять скорости на вихревых диффузорах. При этом комплект, в который входит выпрямитель потока «Testovent 417», дополняется другими устройствами: круглой воронкой Ø 0,2 м чтобы измерять скорости на круглых диффузорах и квадратной воронкой 0,3×0,3 м для вентрешеток, придающих прибору свойства балометра;

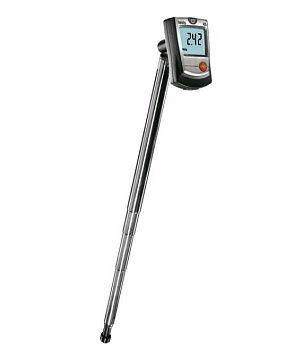

• карманный термоанемометр стик-класса «Testo 405» на телескопической трубке длиной до 0,3 м с поворотным дисплеем для легкого и быстрого считывания цифровых данных, используется при измерениях скорости движения в воздуховодах и при замерах степени герметизации проемов;

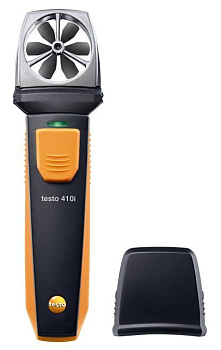

• термоанемометр SMART- зонд «Testo 410i» со встроенной крыльчаткой диаметром 0,03 м передает информацию, полученную из вентрешеток в воздуховодах, на смартфон или планшет оператора, где установлено мобильное приложение Testo Smart Probes.

Несложная эксплуатация, надежность и интуитивно-понятный интерфейс делают анемометры «Testo» востребованными на отечественном рынке измерительных устройств.
