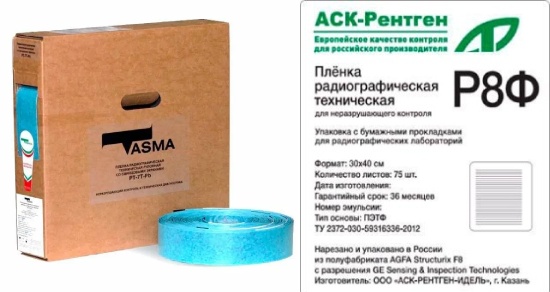

Сравнение пленок Тасма с пленками серии Р
В ракетно-космическом и авиационном машиностроении, атомной энергетике, продукции предприятий военно-промышленного комплекса и других производственных сфер, в нефтегазовой отрасли, судо- и приборостроении для осуществления дефектоскопии сварных и паяных соединений, отливок, сложных массивных конструкций используются неразрушающие методы с использованием источников ионизирующего излучения – рентгеновских аппаратов. Результаты рентгеноскопического контроля фиксируются на специальной радиографической пленке, от качества которой зависит различимость дефектов, обнаруженных в ходе контроля исследуемого объекта. Поэтому крайне важна сходимость характеристик и показателей технических радиографических пленок отечественного производства с торговой маркой «Тасма» и производства ООО «АСК-Рентген-Идель» (Казань) серии «Р».
Производители радиографических пленок
Единственным в России производителем технических радиографических пленок для рентгеновской дефектоскопии по собственной технологии с производством полного цикла является группа компаний «Тасма» из Казани. Базовое предприятие ГК «Тасма» - основанная в 1933 году казанская фабрика кинопленки. Предприятие работало все это время, в период Великой Отечественной войны продукция фабрики обеспечивала фронт и тыл кино-, фото- и аэрофотопленками, фотобумагой.
В 2016 – 2017 г.г. ГК «Тасма» осваивает производство и представляет на отечественном рынке светочувствительных материалов аналоги зарубежных радиографических пленок, причем две их марки (РТ-5Д и РТ-7Т) были допущены для производства рентгенографического контроля в аэрокосмической сфере отечественной промышленности. Название завода и одновременно торговая марка «Тасма», расшифровывается, как «Татарские светочувствительные материалы».
В 90-х годах для увеличения доли отечественной промышленности в производстве технических радиографический пленок, в Казани была создана компании - ООО АСК-Рентген-Идель, которая выпускала техническую радиографическую пленку серии Р из готовых импортных полуфабрикатов. Сейчас для этого используются полуфабрикаты пленки, изготовленной компанией Lucky (КНР), произведенной по специальной технологии, обеспечивающей постоянство технических показателей.
Как на пленке появляется изображение
Радиографическая пленка представляет собой многослойный материал, в котором на прозрачную полимерную основу нанесена специальная эмульсия, чувствительная к рентгеновскому излучению. Во время экспонирования, в эмульсии образуется скрытое изображение предмета исследования с дефектами, которое после химической обработки становится видимым.
В состав светочувствительной эмульсии входят зерна галогенида серебра. Получив дозу радиационного излучения, эти зерна приобретают другие химические свойства. В ходе проявки пленок засвеченные зерна с измененными свойствами остаются на основании, а незасвеченные смываются. Участок, получивший большую дозу, становится более темным. Массивные части объекта исследования будут поглощать значительную часть излучения, а соответственно в светочувствительном слое засвечивается меньшее число зерен, а участок пленки окажется светлее. В то же время места, где излучение пришлось непосредственно на светочувствительную эмульсию, изображение окажется темным, т.к. весь галоген серебра остался там.
Основные свойства радиографических пленок
На выбор марки технической радиографической пленки для рентгеноскопического контроля в значительной мере влияют два основных показателя: контрастность и чувствительность:
- контрастность характеризуется разностью оптической плотности между зонами снимка, расположенными рядом друг с другом. Этот показатель в свою очередь зависит от степени контрастности непосредственно объекта исследования и контрастностью самой радиографической пленки. Контрастность предмета прямо пропорциональна разности плотности дефектных и качественных мест и обратно пропорциональна энергии ионизирующего излучения. Контрастность пленки характеризуется степенью почернения эмульсии под воздействием ионизирующего излучения различного количества;
- на чувствительность радиографической пленки определяется в абсолютных и относительных величинах, на нее влияет значение минимального лучевого габарита, обнаруженного в ходе исследований эталонного дефекта.
В соответствии с международным стандартом ISO 11699-1 радиографические пленки должны классифицироваться по классам от С1 до С6. Каждый класс характеризуется требованиями по ряду показателей: по градиенту, гранулярности и соотношению сигнал/шум. В этой классификации пленки класса С1 имеют максимально высокий класс качества, а С6 – наименьший. Большинство компаний, выпускающих радиографические пленки имеют сертификаты об их соответствии требованиям международного стандарта ISO 11699-1 с указанием класса каждой сертифицированной технической пленки для рентгеноскопического контроля.
Характеристики радиографических пленок
Технические радиографические пленки, изготовленные российскими предприятиями, имеют следующие основные свойства и характеристики:
|
Марка пленки/ Показатель |
Р4 |
Р5 |
Р7 |
Р8Ф |
РТ-4Т |
РТ-5Д |
РТ-7Т |
РТ-К |
РТ-1 |
|
Чувствительность |
3,5 |
5 |
9 |
Зависит от типа усиливающих экранов |
2,5-5,5 |
9 |
8 |
3 |
25,0 |
|
Коэффициент контрастности |
4,7 |
4,9 |
4,6 |
4,6 |
4,5-4,7 |
4,6 |
4 |
4,0 |
3,2 |
|
Класс чувствительности по стандарту ISO 11699-1 |
С3 |
С4 |
С5 |
Спец. пленки |
С3 |
С4 |
С5 |
- |
Спец. пленки |
|
Марка |
ТАСМА РТ-4Т |
Р4 |
|
Описание |
Пленка на полиэтилентерефталатной основе голубого цвета толщиной 175 мкм. Предназначена для контроля сварных, паяных и литых заготовок и деталей небольшой толщины, а также композиционных материалов. Обладает высокой выявляемостью дефектов. Ее можно экспонировать посредством прямого излучения или с использованием свинцовых экранов. Допускается к использованию в аэрокосмической и оборонной отраслях промышленности. При проявке допускается применять ручной и машинный способ. Поставляется листами. |
Мелкозернистая, высококонтрастная радиографическая пленка Р5 средней чувствительностью, изготавливается из полуфабрикатов пленки, изготовленной компанией Lucky (КНР) и дает возможность выполнять снимки высокого качества с надежным воспроизведением. Специальный прочный слой позволяет обеспечить значительное сопротивление сжатию, высокую стойкость к механическим повреждениям и надежную защиту от статического электричества. Пленка проявляется вручную и в автоматическом машинном режиме. Поставляется листами. |
|
Марка |
ТАСМА РТ-5Д |
Р5 |
|
Описание |
Мелкозернистая пленка на полиэтилентерефталатной основе голубого цвета толщиной 175 мкм, обладающая повышенной задубленностью защитных и эмульсионных слоев. Используется при контроле качества сварных и паяных соединений, труб малого диаметра, небольших отливок из металла при помощи рентгеновского, гамма излучения и тормозного излучения ускорителей электронов. При проявке допускается применять ручной и машинный способ. Поставляется листами. |
Мелкозернистая, обладающая высокой контрастностью и средней чувствительностью, радиографическая пленка Р5 изготавливается из полуфабрикатов пленки, изготовленной компанией Lucky (КНР) и позволяет получать снимки высокого качества с надежным воспроизведением. Специальный защитный слой обеспечивает высокое сопротивление сжатию, стойкость к механическим повреждениям и защиту от статического электричества. Обрабатывается в ручном и автоматическом машинном режиме. Поставляется листами. |
|
Марка |
ТАСМА РТ-7Т |
Р7 |
|
Описание |
Мелкозернистая пленка на полиэтилентерефталатной основе голубого цвета толщиной 175 мкм, применяется при контроле качества сварных швов и отливок из металла при помощи рентгеновского, гамма излучения и тормозного излучения ускорителей электронов. У пленки минимальный средний размер эмульсионных кристаллов. Проявляется ручным и машинным способом. Поставляется листами. |
Мелкозернистая радиографическая пленка Р5, обладающая средней чувствительностью и высокой контрастностью, выпускается из полуфабрикатов пленки, изготовленной компанией Lucky (КНР) и позволяет получать высококачественные снимки с надежным воспроизведением. Защитный слой пленки Р7 обеспечивает стойкость к сжатию и механическим повреждениям, а также защиту от статического электричества. Проявка может производиться как в ручном, так и в машинном режиме. Поставляется листами. |
|
Марка |
ТАСМА РТ-1 |
Р8Ф |
|
Описание |
Высокочувствительная пленка на полиэтилентерефталатной основе голубого цвета толщиной 175 мкм, используется для рентгенографии трубопроводов большого диаметра, крупноразмерных литых изделий с использованием рентгеновского, гамма излучения и тормозного излучения ускорителей электронов. Может применяться с любыми видами усиливающих экранов и без них. Предназначена для ручной обработки. Поставляется листами. |
Высокоскоростная, мелкозернистая, высококонтрастная пленка Р7Ф выпускается их полуфабрикатов пленки, изготовленной компанией Lucky (КНР) имеет специальный защитный слой, обеспечивающий стойкость к сжатию и механическим повреждениям, а также защиту от статического электричества. Обрабатывается как вручную, так и на проявочных машинах. Поставляется листами. |
|
Марка |
ТАСМА РТ-К |
|
|
Описание |
Мелкозернистая пленка на полиэтилентерефталатной основе голубого цвета толщиной 175 мкм, применяется при контроле качества сварных и паяных швов, небольших труб, отливок из металла при помощи рентгеновского, гамма излучения и тормозного излучения ускорителей электронов. Проявляется ручным и машинным способом. Поставляется листами. |
Проведенные исследования доказали, что радиографические пленки Р4, Р5, Р7 по дефектоскопическим характеристикам аналогичны пленкам соответственно Agfa D4, Agfa D5 и Agfa D7 и могут применяться при контроле изделий ракетно-космической, авиационной и атомной промышленности.
