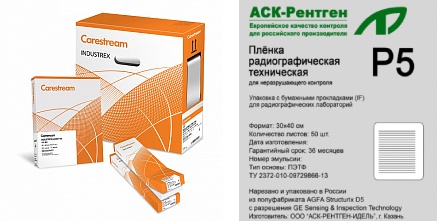

Сравнение пленок Carestream с пленками серии Р

Производители рентгеновских пленок Carestream и серии Р

Рентгеновская пленка Carestream Industrex выпускается предприятиями американской компании Carestream Health, Inc., выпускающей системы визуализации, расходные материалы и рентгеновские пленки для медицины и радиографического контроля для различных отраслей промышленности. Компанией изготавливаются системы компьютерной радиографии, цифровые детекторы, а также программное обеспечение для них. Ранее, производитель был составной частью транснационального холдинга Kodak, но в 2007 г. это подразделение перешло канадскому концерну ONEX.

Российская рентгеноскопическая пленка серии Р выпускается на предприятии компании АСК-Рентген-Идель (Казань). Предприятие изготавливает различное оборудование для неразрушающего контроля, в т.ч. техническую рентгеновскую пленку. В производстве этой пленки используются китайские полуфабрикаты Lucky, изготовленные по специальной технологии, гарантирующей сохранение паспортных характеристик. На оборудовании АСК-Рентген-Идель заготовки нарезаются и расфасовываются.

Из чего состоят рентгеновские пленки

Суть рентгеноскопического контроля заключается в проникновении через объект исследования рентгеновского и гамма – излучения, изменяющего свою интенсивность в дефектных зонах. Эти изменения и фиксируются на рентгеновской пленке.

Слои, входящие в состав рентгеновской пленки, предназначены для исполнения следующих функций:

• светопрозрачная пластиковая подложка, которая служит основанием для светочувствительного слоя;
• светочувствительный эмульсионный слой из йодистого и бромистого серебра, нанесенный на подслой - высохший слой специального клея, которым покрыта подложка, усиливающий адгезию светочувствительного слоя к подложке. В этом слое в результате экспонирования образуется скрытое изображение, которое после химической обработки становится видимым;
• желатинового защитного слоя, предохраняющего светочувствительный слой от механических повреждений.

Характеристики рентгеновской пленки зависят от качества материалов и веществ, использованных при ее изготовлении.

Основные свойства рентгеновских пленок

Область использования рентгеновской пленки определяется в соответствии с ее основными свойствами, к которыми можно отнести:

• контрастность – разницу оптической плотности в граничащих зонах рентгеновского снимка. На ее величину влияет:

1. контрастность предмета контроля, которая прямо пропорциональна разнице плотностей снимков с дефектными зонами и без них и обратно пропорциональна энергии радиационного излучения;
2. контрастность самой рентгеновской пленки, которая зависит от интенсивности затемнения при воздействии различных доз излучения в ходе экспозиции;

• резкость, на величину которой напрямую влияет продолжительность перехода между зонами снимка с различной степенью плотности. Чем короче промежуточная зона между темным и светлым участками снимка, чем четче видны линии разграничения зон, тем резкость выше. На рентгеновском снимке с высокой резкостью границы объекта контроля и контуры дефектов хорошо различимы, благодаря чему повышается эффективность неразрушающего контроля. Соответственно широкие переходы нечеткость контуров дефектов и изделий характерны для низкой резкости;
• разрешающая способность показывает возможность рентгеновской пленки фиксировать расположенные на снимке рядом места дефектов и бездефектные зоны. Характеристикой разрешающей способности является степень различимости одинаковых штрихов на участке длиной 1 мм. мелкозернистые пленки обладают более высокой разрешающей способностью чем крупнозернистые;
• чувствительность характеризуется величиной обратно пропорциональной дозе рентгеновского излучения, необходимого для достижения нормативного эффекта зачернения;
• вуаль – небольшое затемнение неэкспонированной рентгеновской пленки после проведения ее химической обработки. Это явление может возникать из-за влияния естественной фоновой радиации, неправильным освещением или нарушением технологии проявки, наличием источников тепла, влажности, паров химикатов.

Выбор типов рентгеновских пленок для неразрушающего контроля производится исходя из свойств и характеристик материалов различного типа.

Сравнительные характеристики рентгеновских пленок

Рентгеновские пленки Carestream (Kodak) INDUSTREX обеспечивают максимальную эффективность радиографического контроля, за счет повышения их чувствительности, резкости и четкости изображения, что делает поиск дефектов (в т.ч. микротрещин) проще и быстрее. Такие возможности пленок обусловлены использованием при их изготовлении патентованной технологии устройства эмульсионного слоя с использованием плоских зерен галогенида серебра T-Grain.

Рентгеновские пленки серии Р, с маркой АСК-Рентген-Идель, изготовленные из полуфабрикатов китайского производства обладают свойствами аналогичных марок производства AGFA.

Табл. 1

Значения основных характеристик сравниваемых пленок приведены в табл. 2

Табл. 2

Вывод: рентгеновские пленки отечественного производства марок Р4, Р5, Р7, Р8Ф по всем основным показателям практически не уступают характеристикам пленок Carestream Industrex. Поэтому санкции западных производителей материалов и оборудования для рентгенографии не ослабят контроля качества в различных отраслях промышленности, в т.ч. на предприятиях ВПК.

Приобрести рентгеновские пленки можно в Казани, обратившись в компанию Литас. Это предприятие уже более 20 лет работает в области радиографических методов неразрушающего контроля и досконально знает правила выбора светочувствительных материалов. Поэтому перед покупкой можно получить квалифицированную консультацию в части того, какую пленку лучше всего купить для контроля конкретных изделий. Звоните и приходите, поможем!
