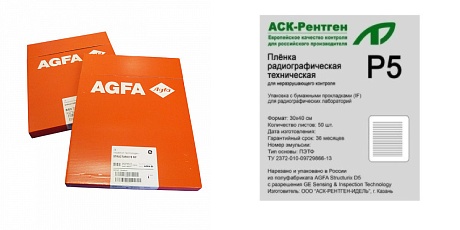

Сравнение пленок AGFA с пленками серии Р
Действенность рентгенографических методов неразрушающего контроля изделий, материалов и сварных швов, зависит не только от технических характеристик рентгеновских аппаратов, но и в немалой степени от качества и показателей радиографических пленок, на которых фиксируются результаты проведенных проверок, а также правильности ее обработки после экспонирования. До недавнего времени одной из наиболее востребованных была радиографическая пленка с торговой маркой AGFA, однако сейчас, после антироссийских санкций она используется эпизодически. В то же время значительно увеличились объемы применения радиографических пленок отечественного производства, изготовленных ООО АСК-Рентген-Идель из Казани.
Производители радиографических пленок
Мировую известность имеют фотоматериалы, в т.ч. радиографическая пленка, изготовленные на производственных предприятиях группы компаний AGFA-Gevaert Group со штаб-квартирой в Бельгии. Компания была основана в 1872 году в Германии и производила красители на анилиновой основе. В 1873 году после слияния с другой немецкой химической компанией было образовано акционерное общество Actien-Gesellschaft für Anilin-Fabrikation, а торговая марка AGFA (аббревиатура этого названия) была зарегистрирована в 1897 году.
В первую мировую войну компания выпускала фотоматериалы и фильтры для противогазов. Между войнами компания активно развивалась, было освоено производство цветных фотопластинок и фотопленки. После второй мировой войны подразделения компании, расположенные в разных оккупационных зонах, выпускали продукцию отдельно, пока в 1964 году не было достигнуто соглашение о производстве продукции под общей торговой маркой ORWO. В этом же году немецкая AGFA и бельгийская Gevaert составили единую компанию AGFA-Gevaert Group, которая в период с 1981 по 1999 годы входила в состав концерна Bayer AG, а сейчас самостоятельно осуществляющая свою деятельность.
Отечественная радиографическая пленка серии Р изготавливается в Казани компанией АСК-Рентген-Идель. Основной задачей компании является выпуск оборудования для различных видов неразрушающего контроля. Техническая рентгеновская пленка серии Р нарезается и упаковывается в Казани из полуфабриката пленки Lucky, изготовленного в КНР по специальным технологиям, которые гарантируют постоянство технических характеристик пленок.
Основные технические характеристики радиографических пленок
Для получения качественной рентгенограммы, где будет зафиксирована форма, границы дефекта, а также его размеры и расположение, радиографическая пленка должна иметь ряд основных характеристик, в частности:
- контрастность – разница в оптической плотности между двумя соседними участками снимка. Она зависит от двух величин – контрастности самого объекта исследования и контрастностью собственно пленки. Первая величина прямо пропорциональна разнице плотностей мест с дефектами и без них и обратно пропорциональна энергии рентгеновского излучения. Вторая величина - контрастность пленки определяется степенью почернения под воздействием различных доз рентгеновского излучения при экспозиции;
- резкость зависит от скорости перехода от одной плотности снимка к другой. Чем уже зона перехода между светлой и темной зонами, чем лучше различаются границы между зонами, тем выше резкость. Резкий снимок характеризуется четким контуром исследуемого объекта и дефектов в нем, благодаря чему повышается вероятность обнаружения дефектов. При широких переходах между темными и светлыми зонами, размытости контуров изделий и дефектов резкость низкая, что ухудшает выявляемость дефектов;
- разрешающая способность определяет способность пленки раздельно фиксировать в объекте исследования, расположенные рядом дефектные зоны и участки без дефектов. Разрешающая способность характеризуется различимых по отдельности штрихов одинаковой толщины на длине 1 мм. Разрешающая способность мелкозернистых пленок выше, чем крупнозернистых;
- чувствительность пленки в ходе исследований характеризуется наименьшим лучевым габаритом обнаруженного эталонного дефекта и определяется в абсолютных или относительных величинах.
Кроме этого, вероятность выявления дефектов в исследуемом объекте и фиксации их на радиографической пленке зависит от ряда других причин.
Характеристики радиографических пленок
В условиях дефицита импортной радиографической пленки из-за санкций в отношении российской федерации, важно иметь возможность равноценной замены технической пленки марки AGFA на отечественные фотоматериалы.
|
Марка |
AGFA D4 |
Р4 |
|
Описание |
Мелкозернистая пленка низкой чувствительности (4 – 5 рентген-1) и очень высокой контрастности (средний коэффициент 5,4). Радиационная толщина в направлении просвечивания от 5 до 40 мм. Используется при контроле объектов с невысокой плотностью. Применяется при контроле сварных и паяных швов, литых деталей и изделий из композитных материалов, электронных компонентов, деталей различной толщины. Может применяться при контроле объектов повышенной ответственности в аэрокосмической, атомной и оборонной сферах. Проявляется вручную и в проявочных машинах. Поставляется в листах и рулонах. |
Мелкозернистая пленка низкой чувствительности (3 – 4 рентген-1) и высокой контрастности (средний коэффициент 4,4). Пригодна для контроля сварных швов толщиной от 1 до 40 мм. Допускается к рентгенографическому контролю в аэрокосмической промышленности. Нарезается и фасуется из полуфабрикатов пленки, изготовленной компанией Lucky (КНР). Может обрабатываться в ручном и автоматическом режиме. Поставляется в листах. |
|
Марка |
AGFA D5 |
Р5 |
|
Описание |
Мелкозернистая, со средней чувствительностью (6 – 7 рентген -1) и высокой контрастностью (средний коэффициент 5,4) пленка, предназначенная для контроля сварных швов средней толщины и литых деталей в аэрокосмической отрасли машиностроения. Проявка с использованием роликовых машин. Поставка листами. |
Мелкозернистая, высокой контрастности (средний коэффициент 4,2) и средней чувствительности (5 – 6 рентген -1). Может применяться при контроле сварных швов толщиной от 1 до 75 мм а авиационной и ракетно-космической отраслях машиностроения. Нарезается и фасуется из полуфабрикатов пленки, изготовленной компанией Lucky (КНР). Проявляется в ручном и автоматическом режиме. Поставляется в листах. |
|
Марка |
AGFA D7 |
Р7 |
|
Описание |
Мелкозернистая, высокой контрастности (средний коэффициент 5,4) и высокой чувствительности (10 – 12 рентген -1). Используется при контроле металлических конструкций сложной конфигурации, сварных швов, литых деталей различной толщины; для стали и сплавов на основе никеля и меди - от 5 мм. Возможен контроль неметаллов – углепластика, резины. Проявка вручную или в проявочных машинах. Поставляется в рулонах и листах. |
Мелкозернистая, с высокой чувствительностью (9 – 11 рентген -1) и высокой контрастностью (средний коэффициент 4,1) пленка. Пригодна для контроля сварных швов толщиной от 1 до 75 мм в аэрокосмической отрасли промышленности. Нарезается и фасуется из полуфабрикатов пленки, изготовленной компанией Lucky (КНР). Проявляется вручную и в проявочных машинах. Поставляется в листах. |
|
Марка |
AGFA F8 |
Р8Ф |
|
Описание |
Мелкозернистая пленка с высокой чувствительностью (60 – 800 рентген -1) и высокой контрастностью (средний коэффициент 4,6). Может использоваться при контроле изделий из композиционных материалов, литых элементов и сварных швов при различных радиационных толщинах. Используется в нефтегазовой промышленности. При обработке используются роликовые проявочные машины. Поставляется листами. |
Среднезернистая, со высокой чувствительностью (60 – 800 рентген -1) и высокой контрастностью (средний коэффициент 4,1) пленка. Используется в нефтегазовой промышленности. Нарезается и фасуется из полуфабрикатов пленки, изготовленной компанией Lucky (КНР). Проявляется вручную и на проявочных машинах. Поставляется листами в пачках. |
Результаты исследований
В 2022 году испытательным центром НИЦ «Курчатовский институт» - ВИАМ были произведены испытания радиографических пленок Р4, Р5, Р7, изготовленных в Казани, на мощностях ООО АСК-Рентген-Идель. Кроме этого радиографические пленки Р4, Р5, Р7 прошли испытания в АО «НИКИМТ-Атомстрой» и были рекомендованы для использования в атомной промышленности.
|
Марка пленки |
Показатель |
Результат исследований |
|
Agfa D4 - Р4 |
Дефектоскопическая широта |
При напряжении от 40 до 450 кВ больше у Р4 |
|
Чувствительность к излучению |
При напряжении 40, 220, 450 кВ выше у Р5, а при напряжении 120 кВ - у Agfa D4 |
|
|
Чувствительность к выявлению искусственных дефектов |
Показатели равны в диапазоне напряжений от 40 до 450 кВ |
|
|
Показатель контрастности |
При напряжении от 40 до 450 кВ выше у Agfa D4 |
|
|
Agfa D5 – Р5 |
Дефектоскопическая широта |
При напряжении 40 кВ больше у Agfa D5, а при напряжениях 120, 220 и 450 кВ – у Р5 |
|
Чувствительность к излучению |
При напряжениях 40 и 450 кВ выше у Р5, а при напряжениях 120 и 220 кВ – выше у Agfa D5 |
|
|
Чувствительность к выявлению искусственных дефектов |
Показатели равны в диапазоне напряжений от 40 до 450 кВ |
|
|
Показатель контрастности |
При напряжении 40, 120, 220 кВ выше у Agfa D5, а при напряжении 40 кВ – у Р5 |
|
|
Agfa D7 – Р7 |
Дефектоскопическая широта |
При напряжении от 40 до 450 кВ больше у Р7 |
|
Чувствительность к излучению |
При напряжении 120, 220, 450 кВ выше у Р7, а при напряжении 40 кВ - у Agfa D7 |
|
|
Чувствительность к выявлению искусственных дефектов |
Показатели равны в диапазоне напряжений от 40 до 450 кВ |
|
|
Показатель контрастности |
При напряжении от 40 до 450 кВ больше у Agfa D7 |
В заключении по результатам испытаний сделан вывод о том, что технические радиографические пленки Р4, Р5 и Р7 аналогичны по своим дефектоскопическим характеристикам пленка Agfa D4, Agfa D5 и Agfa D7 и могут использоваться для радиографического контроля изделий, швов и материалов в ракетно-космической, авиационной промышленности.
