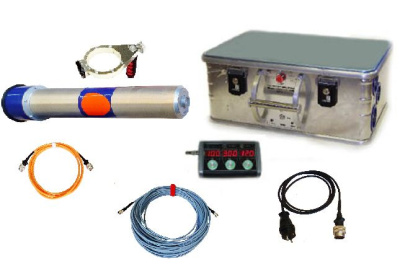

Аппарат рентгеновский 0,3 СБК 160
"САЛЮТ" "0,3 СБК 160" с универсальным питанием, в пылевлагозащитном алюминиевом кейсе
Аппарат рентгеновский переносной «0,3СБК 160» с универсальным питанием предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Аппарат рентгеновский переносной «0,3СБК 160» с универсальным питанием предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Моноблок аппарата «0,3СБК 160» с универсальным питанием представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, с фокусным пятном 0,8x0,8 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Все части базового комплекта укладываются внутрь алюминиевого пылевлагозащитного кейса блока питания и управления (БПУ).
Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров.
Комплектация
| 5.1.1 |
|
Моноблок «0,3 СБК 160» |
| 5.2.1 |
|
Блок питания и управления (БПУ) «0,3 СБК 160» с универсальным питанием, в пылевлагозащитном алюминиевом кейсе |
| 6.1 |
|
Пульт дистанционного управления (ПДУ) «0,3 СБК 160» |
| 5.3.1 |
|
Кабель моноблока (моноблок – БПУ) (FQ24-2РМ22), 5м |
| 5.3.3 |
|
Кабель ПДУ (FQ14-XS9JK), 25 м |
| 5.3.5 |
|
Кабель сетевой (FQ18-евровилка), 2 м |
| 3.11 |
|
Съемная ручка моноблока аппарата серии «0,3 СБК 160» |
|
|
|
Комплект ключей от замков кейса и замка безопасности |
|
|
|
Комплект эксплуатационной документации |
|
Размер эффективного фокусного пятна, мм
|
0,8 х 0,8 мм |
|
Максимальная мощность на аноде трубки, Вт
|
300 |
|
Диапазон тока, мА
|
0,1 - 3 мА |
|
Угол выхода пучка, °
|
100° × 80° |
|
Напряжение, кВ
|
50 - 160 кВ |
|
Питание трубки
|
Постоянного потенциала |
|
Внутренняя среда
|
Маслонаполненные |
|
Вид трубки
|
Со стеклянной трубкой |
|
Тип охлаждения
|
С воздушным охлаждением |
|
Выход излучения
|
направленный |
|
Портативность
|
Переносной |
|
Вид оборудования
|
Передвижные |
