Импульсный рентгеновский аппарат Арина-9

Контроль качества сварных швов магистральных трубопроводов, емкостных сооружений и строительных конструкций, выполненных непосредственно на сборочной площадке или на монтажном полигоне, является необходимым условием обеспечения безаварийной работы нового или реконструированного объекта. С целью обеспечения прочности и надежности сварных соединений, используются различные методы неразрушающего контроля.

Одним из наиболее востребованных является рентгеновский метод, позволяющий получить необходимый объем достоверной информации и соответственно гарантировать нормативное качество стыков. Для поиска дефектов в сварных швах используются мобильные и стационарные рентгеновские аппараты, среди которых прибор «Арина-9», разработанный и изготовленный силами компании «Спектрофлэш» из Санкт-Петербурга.

Принцип действия рентгеновского аппарата «Арина-9»

Источником направленного ионизирующего излучения в аппарате «Арина-9» является стеклянная рентгеновская трубка. Рентгеновские лучи возникают на выходе трубки в результате взрывной электронной эмиссии, которая вызывается поступлением на холодный катод мощного импульса высокого напряжения. Импульсы, в соответствии со схемой питания и управления рентгеновским прибором «Арина-9», попадают на катод трубки от источника питания через цепь повышающих трансформаторов и разрядник.

Применение в рентгеновском аппарате «Арина-9» трубки с холодным катодом позволяет значительно упростить работу прибора и заметно снизить его стоимость, поскольку такое решение позволяет отказаться от устройства сложных и дорогих многоконтурных систем охлаждения рентгеновской трубки.

Конструкция, особенности и характеристики дефектоскопа «Арина-9»

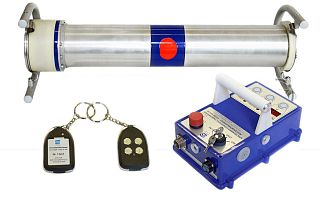

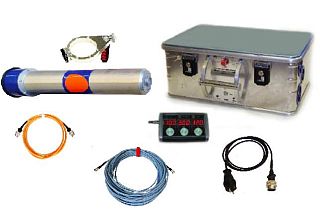

В комплект поставки переносного рентгеновского прибора «Арина-9» входят два основных блока:

• рентгеновский блок, весом 8,1 кг и размерами 525×140×220 мм, заключенный в металлический корпус с классом пылевлагонепроницаемости IP20, в котором располагается стеклянная рентгеновская трубка с напряжением на катоде 300 кВ, блок преобразования электроэнергии, а также термодатчик, отключающий аппарат «Арина-9» в случае его перегрева;
• выносной пульт управления аппаратом, весом 6,3 кг и размерами 310×260×150 мм, который соединен с рентгеновским блоком экранированным кабелем длиной 25 м, благодаря чему оператор может управлять работой аппарата «Арина-9», находясь вне пределов зоны воздействия ионизирующего излучения. Для установки экспозиционной дозы рентгеновского излучения по времени на пульте прибора предусмотрен встроенный таймер. Кроме этого, пульт преобразует электроэнергию с целью обеспечения питания рентгеновского блока, а также осуществляет индикацию перегрева и отсутствия питания аппарата. От несанкционированного доступа пульт управления защищен замком безопасности, позволяющим отключить рентгеновский аппарат «Арина-9» в случае возникновения нештатной ситуации.

Рентгеновский прибор «Арина-9» комплектуется ПДУ, вес которого 65 г, а размеры 100×56×20 мм, дающий возможность управлять аппаратом по радиоканалу. Питание пульта от батарейки А23 напряжением 12 В, а предельное расстояние от ПДУ до выносного пульта составляет 30 м.

Конструкция рентгеновского аппарата «Арина-9» позволяет использовать его не только для фронтальной, но и для панорамной съемки изделия:

• при фронтальном направленном просвечивании изделия через две стенки на рентгеновской трубке дефектоскопа «Арина-9» устанавливается свинцовый коллиматор цилиндрической формы, ограничивающий сектор рассеивания ионизирующего излучения, повышая радиационную безопасность работы оператора, но при панорамном просвечивании коллиматор должен быть демонтирован;
• при панорамном просвечивании изделия «Арина-9 позволяет произвести контроль качества всего шва за один раз при съемке из центра изделия. Панорамный метод позволяет для получения качественного снимка обойтись минимальным числом экспозиций, что снижает нагрузку на дефектоскоп и увеличивает срок его службы. Этот метод максимально эффективен при контроле качества сварных швов в конструкциях и изделиях цилиндрической формы – емкостных сооружениях, трубопроводах. Для неразрушающего контроля стыков трубопроводов диаметром от 530 мм до 1020 мм, компания «Спектрофлэш» разработала и изготовила специальное приспособление – кроулер «Сирена-5», представляющий собой самоходную тележку, на которой смонтированы рентгеновский излучатель, контроллер движения и аккумуляторная батарея напряжением 24 В. Кроулер перемещается внутри трубы и производит панорамную съемку сварных стыков изнутри.

Для получения качественных рентгеновских снимков высокой контрастности, как правило, используется пленка «AGFA F8».

Преимущества рентгеновского аппарата Арина-9

Востребованность переносного рентгеновского аппарата «Арина-9» объясняется рядом преимуществ, характерных для этой модели:

• высокая мощность (300 Вт) при бюджетной стоимости;
• возможность осуществления неразрушающего контроля швов и изделий толщиной до 50 мм;
• возможность осуществления, как панорамной, так и фронтальной съемки;
• применение специального устройства позволяет дефектоскопу «Арина-9» вести панорамное просвечивание сварных швов непосредственно из трубы;
• питание, как от аккумулятора напряжением 24 В, так и от сети напряжением 220 В, дает возможность использовать аппарат в качестве переносного или стационарного;
• наличие защиты от работы без нагрузки в цепи высокого напряжения и от несоблюдения полярности при подключении аккумуляторной батареи;
• небольшой вес и компактность позволяют использовать дефектоскоп «Арина-9» в полевых условиях и труднодоступных местах;
• возможность использования дистанционного управления аппаратом, что повышает радиационную безопасность работы;
• способность работать в диапазоне температур от -40ºС до +50ºС;

Рентгеновский аппарат «Арина-9» прост в эксплуатации, надежен, легко обслуживается и ремонтируется. Приобрести его можно у одного из лучших отечественных производителей оборудования для промышленной рентгенографии – компании «Литас» из Казани.
