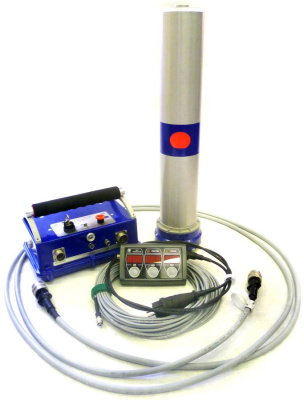

Аппарат рентгеновский "САЛЮТ" "0,3 СБК 200 С" с универсальным питанием
|
Аппарат рентгеновский переносной «0,3СБК 200 C» с универсальным питанием предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Моноблок аппарата «0,3СБК 200 C» с универсальным питанием представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 1,2 БПК 21-200, с фокусным пятном 2,0x2,2 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С. Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров. |

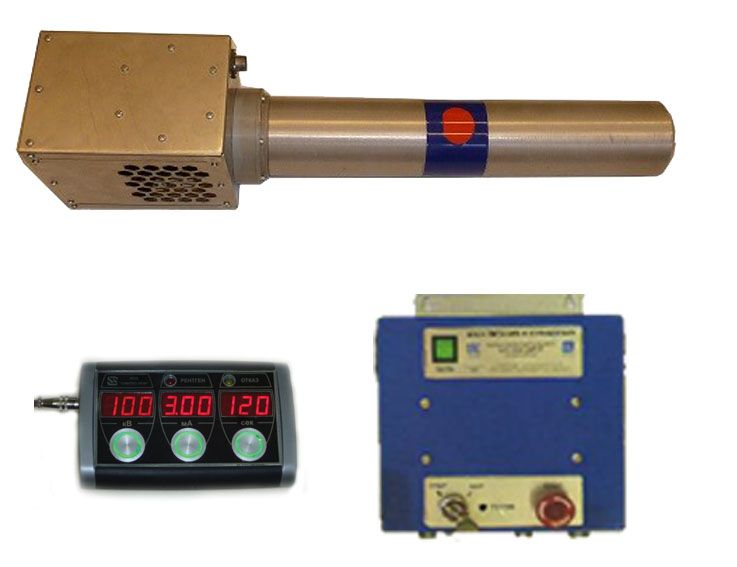

Состав базового комплекта
| 5.1.3 |
|
Моноблок «0,3 СБК 200 С» |
| 5.2.2 |
|
Блок питания и управления (БПУ) «0,3 СБК 200 С» с универсальным питанием |
| 6.1 |
|
Пульт дистанционного управления (ПДУ) «0,3 СБК 200» |
| 5.3.2 |
|
Кабель моноблока (2РМ22-2РМ22) длиной 5 м |
| 5.3.4 |
|
Кабель ПДУ (XS9JK- XS9JK) длиной 25 м |
| 5.3.6 |
|
Кабель сетевой (2РМ24-евровилка) длиной 2 м |
| 3.12 |
|
Съемная ручка моноблока |
|
|
|
Комплект ключей замка безопасности |
|
|
|
Комплект эксплуатационной документации |
| 4.7 |
|
Пластиковый ящик для Моноблока «0,3СБК 200 С» |
| 4.8 |
|
Пластиковый ящик для Блока питания и управления «0,3 СБК 200 С» с универсальным питанием |
|
Размер эффективного фокусного пятна, мм
|
2,0 х 2,2 мм |
|
Диапазон рабочих температур, °С
|
-40°С ÷ +40° С |
|
Максимальная мощность на аноде трубки, Вт
|
300 |
|
Диапазон тока, мА
|
0,1 - 3 мА |
|
Угол выхода пучка, °
|
40° × 60° |
|
Масса, кг
|
комплект 18,5 кг |
|
Питание трубки
|
Постоянного потенциала |
|
Внутренняя среда
|
Маслонаполненные |
|
Вид трубки
|
Со стеклянной трубкой |
|
Тип охлаждения
|
С воздушным охлаждением |
|
Выход излучения
|
направленный |
|
Портативность
|
Переносной |
|
Вид оборудования
|
Передвижные |
