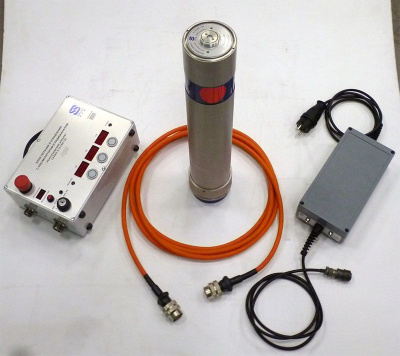

Аппарат рентгеновский 0,12 СБК 150 С РК со встроенным аккумулятором
Аппарат рентгеновский переносной «0,12 СБК 150 C РК» со встроенным аккумулятором предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов малых и средних диаметров, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Аппарат имеет возможность дистанционного управления по радиоканалу, которая позволяет осуществлять включение и выключение экпозиции и тренировки с помощью радиобрелка на расстояниях до 70 м.
Моноблок аппарата «0,12 СБК 150 C РК» со встроенным аккумулятором представляет собой источник рентгеновского излучения с рентгеновской трубкой типа 0.12 БПК 25-120, с фокусным пятном 0,5x0,5 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.
Состав базового комплекта
|
Моноблок «0,12 СБК 150 С» | |
|
Блок питания и управления с аккумулятором и радиоканалом (БПУ-АРК) «0,12 СБК 150 С РК» | |
| 6.2 |
|
Пульт радио управления-радиобрелок (РБ) - 2 шт. |
|
Сетевой блок питания - зарядное устройство | |
| 5.3.2 |
|
Кабель моноблока (2РМ22-2РМ22) длиной 5 м |
|
Комплект ключей замка безопасности | |
|
Комплект эксплуатационной документации | |
| 4.6 |
|
Укладочный пластиковый ящик для аппарата «0,12 СБК 150 С РК» |
|
Размер эффективного фокусного пятна, мм
|
0,8 х 0,8 мм |
|
Диапазон рабочих температур, °С
|
-40°С ÷ +40° С |
|
Максимальная мощность на аноде трубки, Вт
|
120 |
|
Диапазон тока, мА
|
0,1 - 2,4 мА |
|
Угол выхода пучка, °
|
60° × 50° |
|
Электропитание
|
через сетевой блок питания - зарядное устройство от сети переменного тока с напряжением 100 ÷ 240 В |
|
Напряжение, кВ
|
50 - 150 кВ |
|
Масса, кг
|
комплект 9,5 кг |
|
Питание трубки
|
Постоянного потенциала |
|
Внутренняя среда
|
Маслонаполненные |
|
Вид трубки
|
Со стеклянной трубкой |
|
Тип охлаждения
|
без охлаждения |
|
Выход излучения
|
направленный |
|
Портативность
|
Переносной |
|
Вид оборудования
|
Передвижные |
