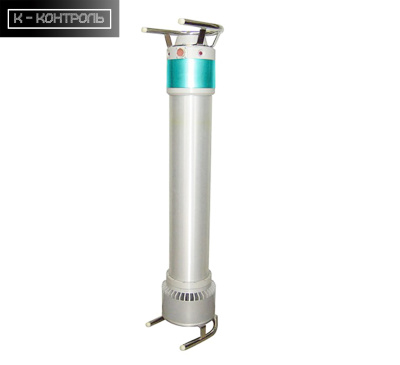

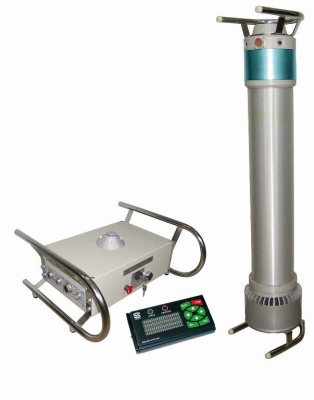

РПД-250СП рентгеновский аппарат

Рентгеновские аппараты РПД-250 СП и РПД-250 СПН разработаны для эксплуатации в сложных климатических условиях Крайнего Севера, с экстремально низкими температурами и высокой влажностью воздуха. Эти аппараты обладают повышенной устойчивостью к обледенению, холоду, перепадам температур, воздействию влаги. Их способность функционировать в таких условиях делает их незаменимыми для промышленной дефектоскопии в арктической зоне.

Модели относятся к типу рентгенаппаратов постоянного потенциала, имеют панорамный выход излучения. Постоянный потенциал на аноде исключает колебания напряжения, которые могли бы привести к искажению результатов исследований. Панорамный выход позволяет обследовать круговые швы цилиндрических объектов, например, трубопроводов, за один цикл, без ротации прибора. Это повышает эффективность диагностики и сокращает время проведения работ. На предельной мощности аппараты могут непрерывно работать порядка 30 минут.

Водо- и влагонепроницаемый блок питания с микропроцессорной платой, оснащенной электроподогревом — ключевой элемент, обеспечивающий работоспособность аппаратов в условиях повышенной влажности и морозов. Герметичный корпус защищает электронные компоненты от конденсата и попадания воды, что особенно актуально при работе в снегопады или вблизи водоемов. Электроподогрев платы предотвращает обмерзание контактов и стабилизирует работу микропроцессоров при низких температурах, исключая сбои в управлении и автоматике. Это напрямую влияет на надежность и долговечность оборудования в агрессивных средах.

Регулируемое напряжение на аноде и анодный ток дают гибкость в настройке оборудования. Например, низкое напряжение используется при обследовании тонкостенных объектов, материалов низкой плотности. Максимальные значения 250 кВ — для анализа толстых металлов. Такая адаптивность делает модификации РПД-250 СП и РПД-250 СПН универсальным решением для дефектоскопии в различных отраслях — от нефтегазовой промышленности до судостроения.

Эти аппараты подходят для дефектоскопии изделий из цветных и черных металлов, трубопроводов и других деталей цилиндрической формы. Просвечиваемая толщина составляет до 45 мм по стали. Для обследования труб аппарат помещают внутрь, устанавливая на штативах-тележках. Если возникает необходимость ограничить панорамную диаграмму, допустимо использовать прибор с муфтой-коллиматором.

Устройство излучателя аппаратов РПД-250 СП/СНП

Моноблочное исполнение излучателя аппаратов РПД-250 СП/СНП обеспечивает высокую степень защиты внутренних компонентов от внешних воздействий, что критически важно для работы в условиях Крайнего Севера. Единый герметичный корпус минимизирует риск попадания влаги, пыли или льда внутрь системы, а также снижает вероятность механических повреждений при транспортировке или эксплуатации в сложных погодных условиях. Такая конструкция упрощает обслуживание аппарата, так как все ключевые элементы сосредоточены в одном блоке, что особенно ценно в удаленных районах с ограниченным доступом к ремонтным ресурсам.

В качестве диэлектрика и теплоотводящей среды используется трансформаторное масло. Это решает две ключевые задачи:

• Предотвращение электрических пробоев между компонентами высокого напряжения.
• Эффективное отведение тепла от нагревающихся элементов — анода трубки, трансформатора.

Расширенная часть корпуса, где расположен ребристый алюминиевый радиатор, спроектирована для максимального контакта с окружающей средой, что ускоряет отвод тепла. В то же время сужение корпуса в зоне функциональных узлов позволяет компактно разместить компоненты, что сокращает длину высоковольтных кабелей, снижая риск электромагнитных помех и потерь энергии. Такая форма также снижает общий вес конструкции, что облегчает монтаж и перемещение аппарата в условиях ограниченного пространства или сложного рельефа.

Аппараты этих модификаций оснащены рентгеновской трубкой типа 1,5БПК14-300. Излучение имеет коническую форму, раскрываясь под углом 40 градусов при круговой симметрии 360 градусов. Это обеспечивает равномерную экспозицию цилиндрических объектов без ротации излучателя. Фокусное пятно 1,5–2,0 мм обеспечивает высокую четкость получаемого изображения.

Постоянное напряжение на аноде имеет максимальное значение 250 кВ, постоянный анодный ток — 5 мА. В диапазоне напряжения от 200 до 250 кВ аппараты имеют изоваттную характеристику по мощности на аноде (предельная величина — 1000 Вт). Это стабилизирует интенсивность излучения при работе с материалами переменной толщины.

Контроль перегрева

Конструктивное исполнение моноблока РПД-250 СП/СНП предусматривает интеграцию ребристого алюминиевого радиатора в расширенной части корпуса. Это решение обеспечивает эффективное теплоотведение, в том числе при пиковых нагрузках. Конвективный теплообмен обеспечивается за счет прокачивания воздуха через радиатор осевым вентилятором. Это минимизирует тепловое сопротивление, что важно для предотвращения локального перегрева. Радиатор жестко крепится к заземленному аноду рентгеновской трубки через термоинтерфейс. Это позволяет поддерживать стабильную температуру при длительности экспозиции близкой к максимальным значениям.

Термодатчики непрерывно контролируют температуру поверхности радиатора, анодного узла трубки и трансформаторного масла. Пороговое значение для срабатывания — +70 градусов. Превышение этой температуры ускоряет старение трансформаторного масла. Для анода пороговые значения составляют +75 градусов. При достижении любого из этих порогов система защиты отключает аппарат. Это позволяет защитить элементы прибора от необратимых повреждений.

При вертикальной установке моноблока рекомендуется размещать его радиатором вверх. Это позволяет улучшить теплоотвод за счет оптимизации конвективных потоков масла и увеличить коэффициент теплопередачи.

Автоматическая тренировка трубки

Позволяет восстанавливать вакуум внутри трубки, удалить микроскопические загрязнения, которые могут накапливаться на электродах во время простоя. Без регулярной тренировки возрастает риск пробоев — неконтролируемых электроразрядов, способных повредить оборудование и снизить качество дефектоскопии.

Перед началом тренировки на корпусе моноблока излучателя закрепляется свинцовая заглушка. Благодаря высокой плотности свинца он хорошо поглощает рентгеновское излучение. Это необходимо для защиты персонала от облучения.

Проведение тренировки для аппаратов РПД-250 СП и РПД-250 СНП требуется в основном в двух ситуациях:

• После перерыва в работе от 12 часов до 5 суток. Даже короткий простой может вызвать частичную дегазацию материалов внутри трубки, что повышает риск пробоя.
• При появлении признаков пробоя или выводе предупреждения на дисплей блока управления и питания или пульта ДУ.

В аппарате предусмотрено два автоматических режима — средняя и короткая тренировка. Средняя длится около 25 минут, применяется при простое более двух суток. Короткая — 15 минут — используется, если простой не превышает двух суток. Использование этих режимов позволяет оптимизировать время обслуживания.

Продолжительность цикла тренировки может быть увеличена в случае аварийной ситуации, например, при повторяющихся пробоях или появлении сообщения «пробой». Оператор имеет возможность прервать тренировку, но важно следить, чтобы анодное напряжение не превышало рабочие значения. Это необходимо, чтобы предотвратить перегрузку аппарата.
