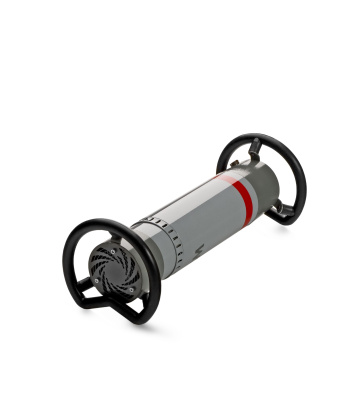

SITE-X CP200D рентгеновский генератор
Рентгеновские аппараты постоянного потенциала серии ICM предназначены для проведения рентгенографического контроля сварных соединений и конструкций. Панорамные и направленные рентгеновские аппараты ICM выпускаются с напряжением 180, 200, 225, 250, 300 и 320 кВ. Также выпускается направленный аппарат на 360 кВ.
Генераторы
Направленные генераторы оборудованы встроенным коллиматором «карусельного» типа, у которого имеется 3 диафрагмы, откалиброванные под наиболее часто используемые пленки. Данное устройство защищено от случайных потерь и обладает общим весом 0,8 кг, заменяя собой около 15 кг дополнительных принадлежностей. Все генераторы ICM SITE-X взаимозаменяемы и могут быть использованы и на кроулерах, и со стандартным блоком управления SCU286.
Фокусное пятно
В панорамных генераторах SITE-X фокусное пятно смещено вдоль оси к краю моноблока, что дает больше возможностей при контроле в труднодоступных местах.
Генераторы SITE-X имеют стержневой анод: фокус находится за пределами изолированного элегазом SF6 генератора высокого напряжения. При этом снижено количество свинца, необходимое для получения стандартной дозы излучения для одной и той же толщины. Достигаемое таким образом уменьшение в весе позволяет делать больший упор на качество и улучшение характеристик: запас прочности, охлаждение, дополнительные принадлежности и т.д.
Размер эффективного фокусного пятна, мм
|
3,0 |
Диапазон рабочих температур, °С
|
от -30 до +60 |
Толщина стали, мм
|
42 |
Максимальная мощность на аноде трубки, Вт
|
900 |
Диапазон выходного напряжения, кВ
|
от 10 до 200 |
Диапазон тока, мА
|
от 1 до 10 |
Рабочий цикл, %
|
100% |
Уровень влагозащиты
|
IP65 |
Диапазон температуры хранения, °C
|
от -40 до +70 |
Питание трубки
|
Постоянного потенциала |
Внутренняя среда
|
Газонаполненные |
Вид трубки
|
C керамической трубкой |
Тип охлаждения
|
С воздушным охлаждением |
Выход излучения
|
направленный |
Портативность
|
Переносной |
Вид оборудования
|
Передвижные |
