Камеры радиационной защиты

Снижение степени воздействия ионизирующего излучения на организм оператора в ходе проведения неразрушающего контроля радиографическими методами – задача крайне важная и актуальная, как в стационарных, так и в полевых условиях. Одним из наиболее эффективных средств ее решения является использование в ходе выполнения проверочных мероприятий камер радиационной защиты.

Классификация камер радиационной защиты

Камеры радиационной защиты используются для обеспечения безопасности работников от воздействия ионизирующего излучения, возникающего в ходе промышленной дефектоскопии с применением радиографии. В зависимости от местоположения поста неразрушающего контроля¸ защитные сооружения могут быть:

• заводской готовности, доставляемые на место установки в собранном виде;
• стационарными, собранными на территории предприятия и предназначенными для организации постоянного рабочего места;
• сборно-разборными, расположение которых может меняться в соответствии с производственной необходимостью.

Однако независимо от назначения сооружения и его размеров, в конструкции предусматривается технические средства, обеспечивающие максимально возможную индивидуальную радиационную безопасность оператора, другого персонала и третьих лиц.

Конструкции и особенности камер радиационной защиты

Защитные сооружения представляют собой конструкцию, состоящую из стального каркаса, обшитого панелями из стали и свинца. На место установки доставляются отдельные элементы, здесь производится укрупнительная сборка и покраска. Габариты сооружения зависят от величины контролируемых изделий и габаритов рентгеновской аппаратуры.

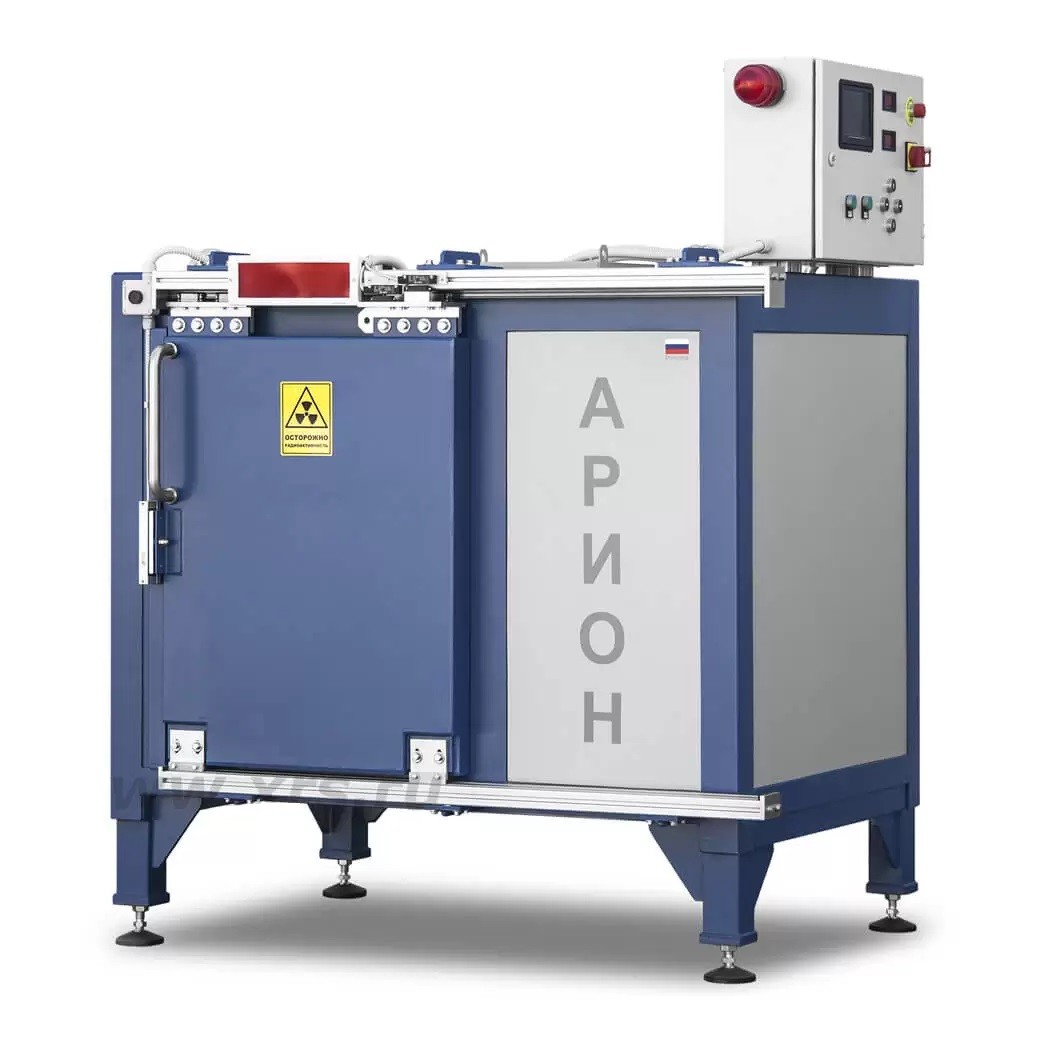

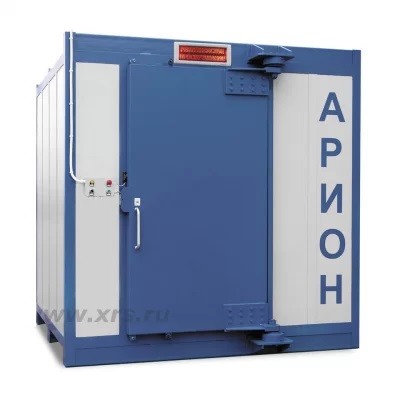

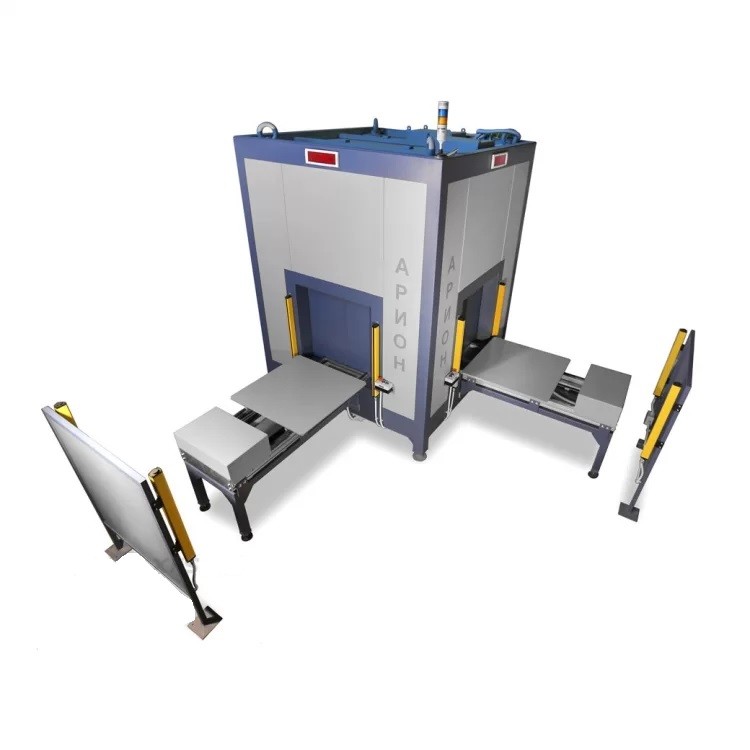

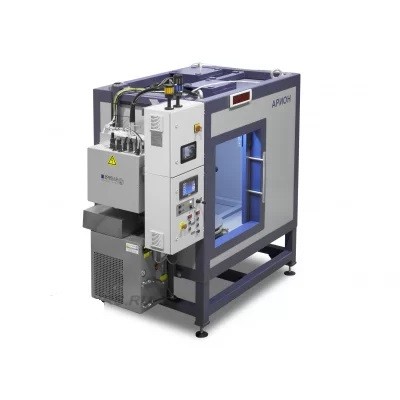

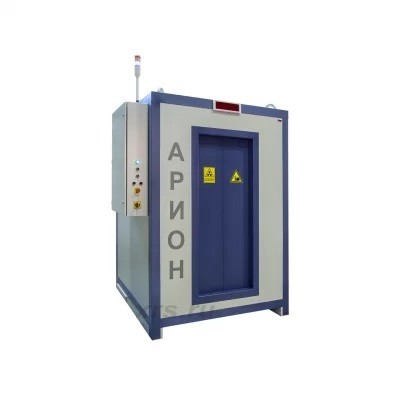

При необходимости размещения объекта контроля на столе рентгеновской установки человеком, используются крупноразмерные модели (до 4000 х 3000 х 2900 мм - ДхШхВ) и массой около 15 тонн. Если для расположения подлежащего контролю изделия достаточно манипулятора, можно применять изделие с внутренним пространством размерами 1300х1300х900 мм и массой 1,8 тн. В зависимости от методики проведения неразрушающего контроля и габаритов камер, в них предусматриваются одна или две распашные или сдвижные двери (люка) размерами от 0,8х0,8 м до 0,6х1,5 м или двухстворчатыми 1,5х2,0 м.

Основным показателем, характеризующим свойства камер радиационной защиты, является мощность дозы ионизирующего излучения на расстоянии 100 мм от поверхности конструкции. Действующие технические регламенты ограничивают этот параметр величиной в 2,0 мкЗв/час. Для этого толщина свинцового слоя в ограждающих конструкциях варьируется от 6 до 32 мм.

С целью повышения степени радиационной безопасности постов неразрушающего контроля, использующих источники ионизирующего излучения, в камерах радиационной защиты, компании, выпускающее такое оборудование, предусматривают наличие систем:

• принудительной вытяжной вентиляции;
• блокировки несанкционированного открывания дверей, а также запрета включения рентгеновской установки при незакрытых дверях;
• светозвуковой сигнализации о включении рентгеновской установки.

Кабели питания и управления рентгеновской установкой входят через рентгенозащитный ввод.
