Зачем нужны контактные жидкости для ультразвукового контроля?
Контактные жидкости для ультразвукового контроля предназначены для обеспечения максимального контакта между ультразвуковым преобразователем и поверхностью контролируемого объекта. Как правило, представляют собой вязкие нетоксичные жидкости пасто- или гелеобразной консистенции. Необходимость их применения вызвана тем, что воздух сильно ослабляет ультразвук, который к тому же имеет очень высокий акустический импеданс относительно износостойких пластин преобразователей и материалов, из которых обычно выполняются объекты контроля. Даже очень тонкий слой воздуха между преобразователем и контролируемой поверхностью не позволяет удовлетворительно передавать ультразвук, что делает контроль невозможным.
![]() |
![]() |
![]() |
![]() |

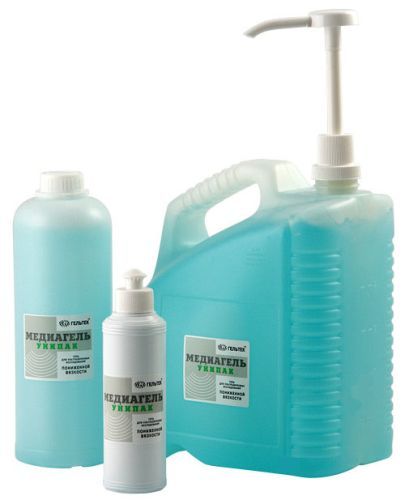

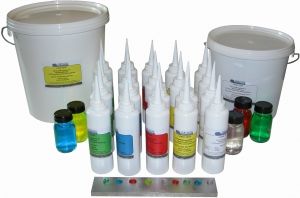

Гель «Медиагель» | Гель HELLING HT | Гель HELLING US-B | Гель HELLING US-C |
Для достижения наилучших результатов ультразвукового контроля рекомендуется использовать контактные среды, имеющие специальный химический состав, соответствующий диапазону температур той или иной контролируемой поверхности и ее структуре. Так, для контроля арматурных стержней и неровных поверхностей необходимо использовать контактный гель высокой степени вязкости, при контроле нагревающихся поверхностей рекомендуется применять контактные гели на водной основе, а при очень низких температурах (до -60 ºC) в качестве контактной жидкости можно использовать пропиленгликоль. Также стоит отметить, что в некоторых случаях (в частности, при контроле оборудования, используемого в ядерной промышленности) требуются контактные среды с ограниченным галогенным и серным составом.
