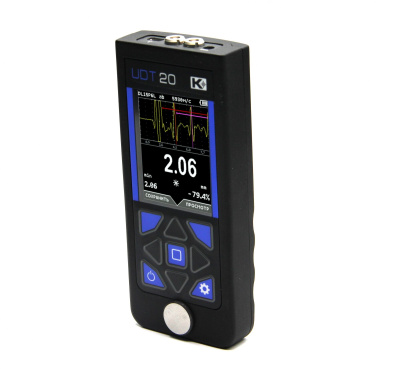

Портативный ультразвуковой толщиномер с А-сканом УДТ-20

Предназначен для измерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости.

Подробнее

148 200 руб.

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Данная цена является ориентировочной. Окончательную цену можете уточнить у наших менеджеров.

Описание
Характеристики

Описание

Высокоточный универсальный ультразвуковой толщиномер с А- и В- сканами. Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точность измерения.
В-скан позволяет построить точный и визуально наглядный профиль дна изделия.

Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-20 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного (в т.ч. с линиями задержки), так и раздельно-совмещенного (раздельного) типа.

Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.

	Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями.
	В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее.
	Режим "ЦИФРА" позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля
	В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа.
	В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы.
	Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности.

Характеристики

Диапазон рабочих температур, °С	от -25 C до +55 C
Электропитание	встроенный аккумулятор
Дискретность индикации измерений	0.001 - 0.01 -0.1
Размеры, мм	148 мм x 64 мм x 25 мм
Время непрерывной работы от аккумулятора, ч	12 ч
Масса, кг	180 гр.
Диапазон устанавливаемых рабочих частот, МГц	3 - 5 МГц (-6дБ)
Диапазон устанавливаемых скоростей ультразвука	1000 ... 9999 м/с
Диапазон измерений глубины залегания дефекта, мм	0,3-500 мм
Тип дисплея	цветной TFT с регулируемой яркостью и сменой палитры 43 х 58 мм; 240 х 320 точек
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм	0,01 мм
