    Ультразвуковой контроль заготовок, изделий, сварных соединений
    Расходные материалыТолщиномерыДефектоскопы
    - Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor

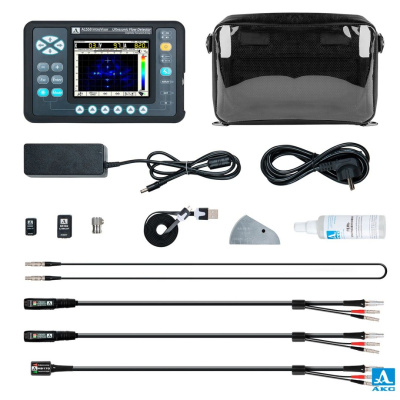

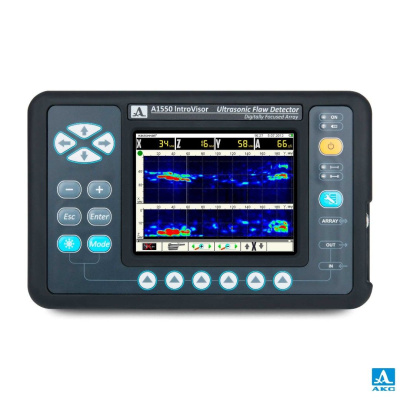

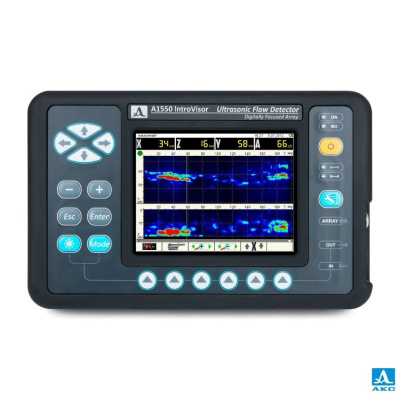

    Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor

    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    АКС
    Универсальный портативный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.
    Подробнее
    Под заказ
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Данная цена является ориентировочной. Окончательную цену можете уточнить у наших менеджеров.
    • Описание
    • Характеристики
    Описание

    Универсальный портативный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

    А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.

    Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.

    Типы антенных решеток для работы с дефектоскопом-томографом


    С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:

    • М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
    • М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы.
    • Антенная решетка M9170 4.0V60R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
    • Антенная решетка M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.



    Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности.

    Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность.

    Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля.




    Отличительные особенности АР


    • Возможность использования различных типов волн:
      • поперечных для контроля сварных швов с сектором обзора перекрывающим весь диапазон углов ввода ультразвука, используемых в типовых методиках ультразвукового контроля;
      • продольных для контроля основного тела металла.
    • Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями, что позволяет проводить контроль с минимальной зачисткой околошовной зоны.
    • Возможность самостоятельной замены акустического модуля АР.
    • Оперативное переключение между типами АР.
    • Перемещение АР вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая производительность контроля.
    • Возможность использования АР с датчиком пути (поставляется опционально).

    Программное обеспечение


    Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.



      Характеристики
      Диапазон рабочих температур, °С
      от -10 до +55ºC
      Электропитание
      литиевый аккумулятор
      Размеры, мм
      260 х 166 х 80 мм
      Время непрерывной работы от аккумулятора, ч
      7,5 ч
      Масса, кг
      1,8 кг
      Диапазон устанавливаемых рабочих частот, МГц
      1 – 10 МГц
      Диапазон устанавливаемых скоростей ультразвука
      1 000 – 10 000 м/с
      Диапазон перестройки усиления
      0 – 100 дБ
      Диапазон измерений глубины залегания дефекта, мм
      7- 7 200 мм
      Размер томограммы
      256 x 160 точек
      Частота зондирования
      200 Гц
      Время задержки сигнала
      6 мкс
      Минимальный размер обнаруживаемого отражателя
      цилиндрическое расслоение диаметром 30 мм на глубине 1 мм, продольная трещина (вдоль направления сканирования) длиной 5 мм на глубине 5мм

      Рекомендуем


      Похожие товары

        • Низкочастотный ультразвуковой сканер-томограф А1050 PlaneScan
          Быстрый просмотр
          Низкочастотный ультразвуковой сканер-томограф А1050 PlaneScan
          Под заказ
          Подробнее
        • Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
          Быстрый просмотр
          Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
          Под заказ
          Подробнее
      • Радиационный контроль
        • Дозиметры
        • Цифровая радиография
        • Камеры радиационной защиты
        • Рентгеновские аппараты
          • Рентгеновские аппараты серии ISOVOLT
          • Рентгеновские аппараты ПИОН
          • Рентгеновские аппараты серии РАДОН
          • Рентгеновские аппараты серии ERESCO
          • Рентгеновские аппараты ООО "Спектрофлэш"
          • Рентгеновские аппараты серии ICM
          • Рентгеновские аппараты серии СБК
          • Рентгеновские аппараты серии РПД
          • Принадлежности для рентгеновских аппаратов
        • Кроулеры АРГО
        • Рентгеновская пленка
          • Пленка радиографическая AGFA
          • Пленка радиографическая серии Р
          • Пленка радиографическая Carestream (KODAK) INDUSTREX
          • Радиографическая пленка ТАСМА
        • Химия для фотообработки
          • Химия для фотообработки AGFA
          • Отечественная химия для фотообработки
          • Химия для фотообработки Lucky
        • Усиливающие экраны
          • Металлические (свинцовые) усиливающие экраны
          • Металлофлуоресцирующие усиливающие экраны
          • Флуоресцирующие усиливающие экраны
        • Оборудование для радиографии
          • Рентгеновский денситометр
          • Негатоскопы
          • Проявочные машины
        • Принадлежности для фотолаборатории
          • Маркировочные знаки линии АРГО
          • Кассеты рентгенографические «КОНРАД» линия АРГО
          • Пояс мерительный (маркировочный) «РЕПЕР» линии АРГО
          • Пояса под кассеты "ПАНОРАМА"
          • Канавочные эталоны чувствительности линии АРГО
          • Маркеры
          • Магнитные держатели для рентгенпленок
          • Пояса под кассеты "ФРОНТ"
          • Фотофонарь
          • Прочие принадлежности
          • Проволочные эталоны чувствительности
      • Ультразвуковой контроль
        • Толщиномеры
        • Дефектоскопы
        • Дефектоскопы-томографы
        • Расходные материалы
      • Визуально-измерительный контроль
      • Капиллярная дефектоскопия
        • Helling
        • Sherwin Babb
        • Magnaflux
        • Karl Deutsch
        • ИНВОТЕКС
        • НК Инспектор
      • Магнитная дефектоскопия
        • Фоновые краски
        • Суспензии магнитные
        • Проявители магнитные
        • Очистители для магнитной дефектоскопии
        • Основы
        • Магнитные порошки
      • Контроль покрытий
        • Рентгенфлюоресцентные толщиномеры
        • Контактные толщиномеры
        • Датчики
          • Двухметодные
          • Вихретоковые
          • Магнитоиндукционные
        • Калибровочные эталоны
        • Контроль свойств материала
        • Контроль твердости и адгезии
          • Контроль твердости
          • Анализ адгезии
        • Системы автоматического контроля
        • Твердомеры
        • Контроль герметичности
          • Трассоискатели, кабелеискатели
          • Трассотечеискатели
          • Контроль утечек газов
          • Дефектоискатели
          • Генераторы
          • Портативные электротехнические лаборатории
      • Контроль температуры
        • Пирометры
          • Техно-АС
        • Термометры
          • ТЕХНО-АС
          • TESTO
        • Измерители регистраторы
        • Тепловизоры
          • TESTO
          • Flir
          • ТЕРМОВЕД
      • Контроль влажности
      • Измерение скорости потока воздуха
      • Измерение давления
        • Манометры Testo
      • Измерение освещенности
      • Электроизмерительные приборы
      • Измерение уровня шума
      • Услуги
        • Метрологические услуги в собственной лаборатории метрологии
        • Услуги по обслуживанию и ремонту рентгеновской техники
        • Прочие услуги
      Будьте всегда в курсе!
      Узнавайте о новинках, скидках и акциях первым
      Новости
      Все новости
      20 апреля 2021
      Открытие выставки TeсhnoPark Ural 2021
      7 апреля 2021
      Литас на выставке TeсhnoPark Ural 20-22 апреля
      12 января 2021
      Сертификация РАДОН-250
      Статьи
      Все статьи
      Геометрия излучения
      Импульсная рентгеновская трубка
      Дифракционно-временной метод

      Ранее вы смотрели

      Подпишитесь на нашу рассылку и получайте первыми информацию о наших новинках и акциях
      Компания
      О компании
      Новости
      Сотрудники
      Пункты выдачи
      Политика
      Информация
      Лицензии и сертификаты
      Техническая библиотека
      Доставка и оплата
      Бренды
      Статьи
      Вопрос-ответ
      Наши контакты
      8 (843) 212 17 33
      8 (800) 550 74 33
      sale@litas.ru
      420095 г. Казань ул. Серова 9а
      ЛИТАС 2023 © Оборудование для неразрушающего контроля и дефектоскопии
      Информация, представленная на сайте не является публичной офертой
      Запуск сайта — RuMaster
