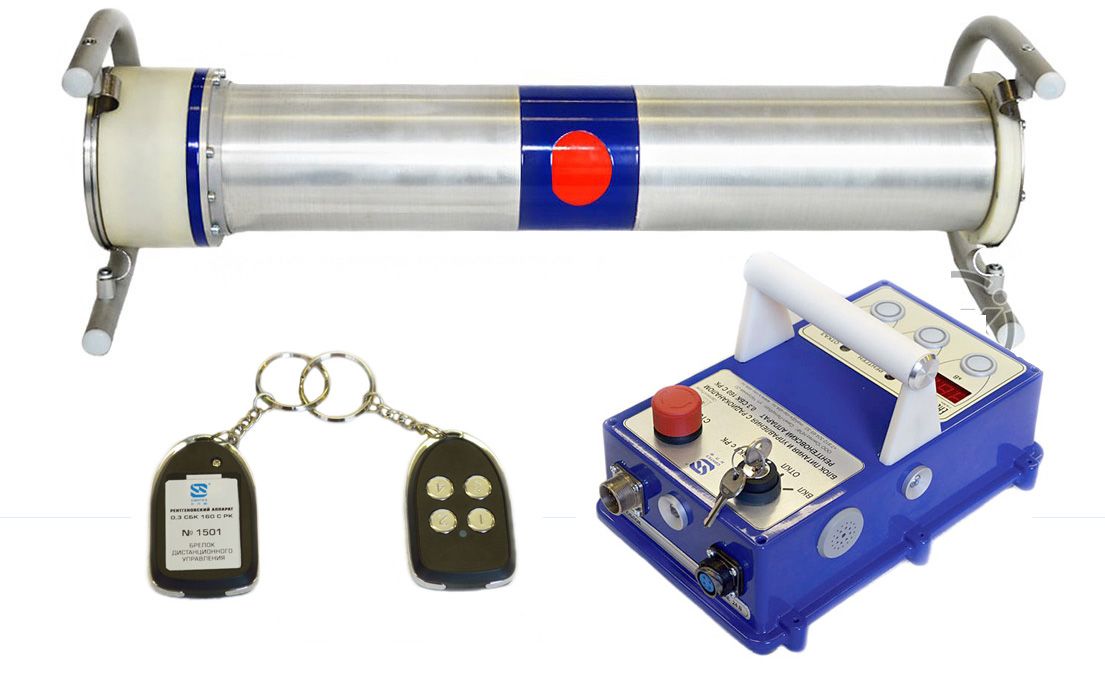

Аппарат рентгеновский 0,3 СБК 160 С РК
Аппарат имеет возможность дистанционного управления по радиоканалу, которая позволяет осуществлять включение и выключение экпозиции и тренировки, с помощью радиобрелка на расстояниях до 70 м.
Моноблок аппарата «0,3СБК 160 C РК» с питанием 24 В представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, с фокусным пятном 0,8x0,8 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.
Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров.
| 5.1.1 |
|
Моноблок «0,3 СБК 160 С» |
| 5.2.4 |
|
Блок питания и управления с радиоканалом (БПУ-РК-24В) «0,3 СБК 160 СП РК» с питанием 24В |
| 6.2 |
|
Пульт радио управления-радиобрелок (РБ) - 2 шт. |
| 2.1 |
|
Адаптер-Преобразователь 24/31 В морозостойкий в герметичном корпусе с сильноточными проводами длиной 1 м с "крокодилами" |
| 5.3.2 |
|
Кабель моноблока (2РМ22-2РМ22) длиной 5 м |
| 5.3.8 |
|
Кабель питания 24 В (FQ18 - FQ18) длиной 1 м |
| 3.11 |
|
Съемная ручка моноблока |
|
Комплект ключей замка безопасности | |
|
Комплект эксплуатационной документации | |
| 4.6 |
|
Укладочный пластиковый ящик для моноблока «0,3 СБК 160 С» |
| 4.9 |
|
Укладочный пластиковый ящик для Блока питания и управления «0,3 СБК 160 С РК» с питанием 24 В |
|
Размер эффективного фокусного пятна, мм
|
0,8 х 0,8 мм |
|
Диапазон рабочих температур, °С
|
-40°С ÷ +40° С |
|
Максимальная мощность на аноде трубки, Вт
|
300 |
|
Диапазон тока, мА
|
0,1 - 3 мА |
|
Угол выхода пучка, °
|
100° × 80° |
|
Электропитание
|
от сети |
|
Напряжение, кВ
|
50 - 160 кВ |
|
Масса, кг
|
комплект 18,5 кг |
|
Питание трубки
|
Постоянного потенциала |
|
Внутренняя среда
|
Маслонаполненные |
|
Вид трубки
|
Со стеклянной трубкой |
|
Тип охлаждения
|
С воздушным охлаждением |
|
Выход излучения
|
направленный |
|
Портативность
|
Переносной |
|
Вид оборудования
|
Передвижные |
