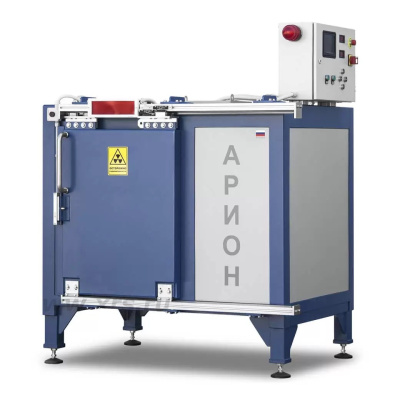

Камера радиационной защиты АРИОН-14.10.10.08
Камера радиационной защиты для центров аттестации сварщиков АРИОН-14.10.10.08
Камера радиационной защиты Арион-14.10.10.08 изготавливается в соответствии с ТУ 6968-014-96651179-2015 и предназначена для работы с панорамными рентгеновскими аппаратами постоянного тока с анодным напряжением до 200 кВ при контроле сварных катушек и других объектов контроля в ведомственных центрах аттестации сварщиков. Камера обеспечивает ослабление первичного и рассеянного излучения до безопасных значений в соответствии с действующими нормами. Дополнительная радиационная защита не требуется.
Конструкция защитной камеры выполнена из стали и свинца, имеет одну сдвижную дверь для загрузки объекта контроля на выдвижном ложементе. Манипулятор позиционирования рентгеновского аппарата имеет две степени свободы и полностью автоматизирован, управление осуществляется оператором с помощью внешнего пульта управления.
Камера оснащена системой вытяжной вентиляции, блокировкой самопроизвольного открывания двери, а также блокировкой включения рентгеновского аппарата при открытой двери. Для светозвуковой сигнализации и индикации режимов работы рентгеновского аппарата используется сигнальная лампа-вспышка и световое табло «Рентгеновское просвечивание». Для ввода кабеля питания и управления рентгеновским аппаратом предусмотрен специальный рентгенозащитный кабельный ввод.
Устройства, совместимые с камерой радиационной защиты (по макс. анодному напряжению)
- МАРТ-200
- ERESCO 32
- MF4-С
- АРСЕНАЛ 160 НС
- РПД-150 С
- РПД-160 С
- ERESCO 42
- MF4 РПД-180 С
- РПД-180 СП
- АРСЕНАЛ 200 ПС
- РПД-200 С
- РПД-200 СП
|
Ток на аноде рентгеновского аппарата при максимальном напряжении, мА
|
до 3 |
|
Масса камеры
|
1700 кг |
|
Мощность дозы на расстоянии 10 см от поверхности, мкЗв/ч
|
менее 1,0 |
|
Толщина свинцового слоя камеры
|
8 |
|
Размеры, мм
|
1538 х 1192 х 1851 |
