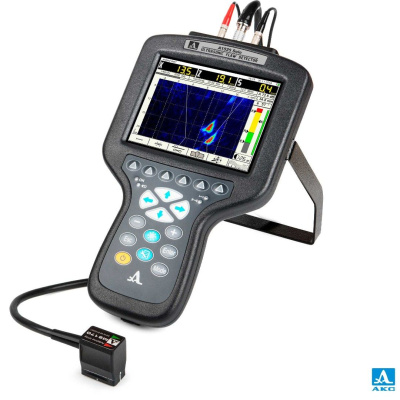

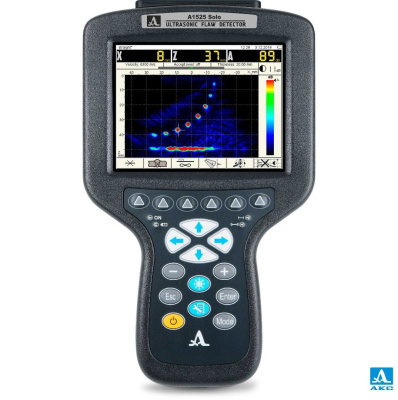

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

• Доступная цена.
• Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
• Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
• Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
• Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
• Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Режимы визуализации

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Номер режима	Символ	Объект контроля	Отражатель	Озвучивание	Назначение	Томограмма
1		полупространство	"точечный"	прямое	Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2		плита, 10 < d ≤ 100 мм	"точечный"	прямое и отраженное	Для плоскопараллельных изделий с известной толщиной
3		пластина, d < 10 мм	"точечный"	отраженное	Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
4		плита или пластина, d < 100 мм	плоскостный	прямое и отраженное	Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5		плита или пластина, d < 100 мм	объемный	прямое и отраженное	Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

Особенности:

• Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
• Простое и удобное МЕНЮ основных настроек.
• Доступность работы с прибором специалистам любого уровня квалификации.
• Небольшие габаритные размеры и вес прибора – 800 г.
• Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.

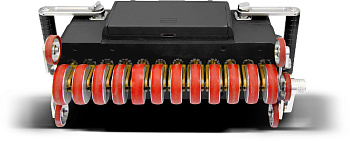

• Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.
