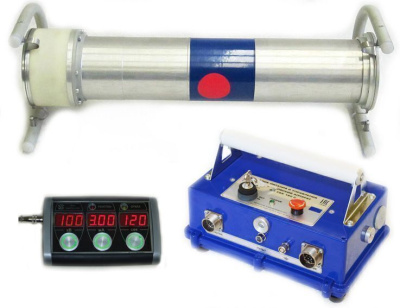

Аппарат рентгеновский переносной "САЛЮТ" "0,3 СБК 200 С F 0,8х0,8" с универсальным питанием
Аппарат рентгеновский переносной «0,3 СБК 200 C F 0,8х0,8» с универсальным питанием предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Моноблок аппарата «0,3 СБК 200 CF 0,8х0,8» с универсальным питанием представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 1,2 БПК 21-200, с фокусным пятном 0,8x0,8 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.
Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров.
Аппарат предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома.
Аппарат предназначен для работы как от сети переменного тока, так и от автономных источников питания:
- переносного бензинового генератора,
- аккумуляторного блока питания (ИАП - источник автономного питания),
- автомобильных аккумуляторных батарей с напряжениями 12 или 24 вольта с использованием наших адаптеров.
Аппарат имет функцию автоматической тренировки рентгеновской трубки.
|
|
|
Моноблок «0,3 СБК 200 С F 0,8х0,8» |
|
|
|
Блок питания и управления (БПУ) «0,3 СБК 200 С» с универсальным питанием |
|
|
|
Пульт дистанционного управления (ПДУ) «0,3 СБК 200» |
|
|
|
Кабель моноблока (2РМ22-2РМ22) длиной 5 м |
|
|
|
Кабель ПДУ (XS9JK- XS9JK) длиной 25 м |
|
|
|
Кабель сетевой (2РМ24-евровилка) длиной 2 м |
|
|
|
Съемная ручка моноблока |
|
|
|
Комплект ключей замка безопасности |
|
|
|
Комплект эксплуатационной документации |
|
|
|
Пластиковый ящик для Моноблока «0,3 СБК 200 С F 0,8х0,8» |
|
|
|
Пластиковый ящик для Блока питания и управления «0,3 СБК 200 С» с универсальным питанием |
|
Размер эффективного фокусного пятна, мм
|
0,8 х 0,8 мм |
|
Диапазон рабочих температур, °С
|
-40°С ÷ +40° С |
|
Максимальная мощность на аноде трубки, Вт
|
300 |
|
Диапазон тока, мА
|
0,1 - 3 мА |
|
Угол выхода пучка, °
|
60° × 40° |
|
Масса, кг
|
комплект 18,5 кг |
|
Питание трубки
|
Постоянного потенциала |
|
Внутренняя среда
|
Маслонаполненные |
|
Вид трубки
|
Со стеклянной трубкой |
|
Тип охлаждения
|
С воздушным охлаждением |
|
Выход излучения
|
направленный |
|
Портативность
|
Переносной |
|
Вид оборудования
|
Передвижные |
