Штатив трубный АРИОН ШРТ-1/80
Штатив трубный АРИОН ШРТ-1
Трубные штативы серии АРИОН ШРТ-1 предназначены для позиционирования рентгеновских аппаратов на трубах диаметром от 57 до 1420 мм. Используются при фронтальном просвечивании сварных соединений.
Штативы позволяют регулировать фокусное расстояние и располагать аппарат в различных пространственных положениях относительно объекта контроля.

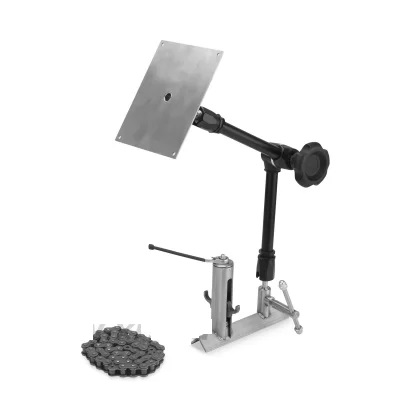

Штатив представляет собой стойку с основанием. Основание прижимается к трубе с помощью цепи, натяжение которой обеспечивается вращением рукоятки редукторного устройства. По стойке перемещается подвижная муфта, которая имеет механизм фиксации. На муфте размещен держатель с шаровым механизмом.
Модели штатива АРИОН ШРТ-1
Существует несколько моделей штатива, разработанных для разных рентгеновских аппаратов: Март, Арион, Арина, Памир, Пион, РПД и др. Модели отличаются между собой конструкцией держателя и способом крепления рентгеновского аппарата.
Держатели выполняются в виде хомута, крепежной пластины или площадки.
