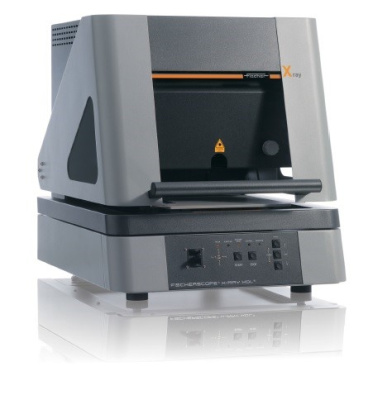

FISCHERSCOPE XDL 240
Описание
В приборах серии XDLM в качестве источника рентгеновского излучения используется микрофокусная трубка, позволяющая выполнять измерения на мелких структурах и улучшающая возбуждение низкоэнергетических компонентов. Кроме того, эти приборы оборудуются автоматически сменяемыми диафрагмами и фильтрами, позволяющими гибко создавать оптимальные условия возбуждения при решении различных измерительных задач. В обеих сериях детектором служит пропорциональная счетная трубка. Увеличенная площадь детектора позволяет регистрировать достаточно высокие значения скорости счета даже при малых размерах зоны измерения, что обеспечивает хорошую сходимость результатов измерения.
Приборы серий XDL и XDLM отличаются от XUL и XULM тем, что измерение в них производится снизу-вверх. Они спроектированы как удобные в использовании модульные настольные приборы, которые могут дооснащаться простой подставкой для образца, XY-платформами различных типов и вертикальными осями (Z) в зависимости от предъявляемых требований.
В модификации с программируемой XY-платформой приборы серии XDL могут использоваться для последовательного контроля изделий в автоматическом режиме. С их помощью можно легко сканировать поверхности и проверять их на предмет однородности. Для простого и быстрого позиционирования образца обеспечивается автоматическое перемещение (выдвижение) XY-платформы в загрузочное положение при открытии крышки прибора, а зона измерения обозначается лазерным указателем. Для крупных плоских образцов, таких как печатные платы, в корпусе предусмотрен С-образный боковой вырез. Благодаря измерительной камере большого объема с удобным доступом внутрь эти приборы подходят для измерений не только на плоских объектах, но и на крупных образцах сложной формы высотой до 140 мм. В приборах, оснащенных осью Z, расстояние измерения свободно устанавливается в диапазоне от 0 до 80 мм, что делает возможными измерения в выступах или на неровных объектах (с использованием метода DCM).
Дополнительные принадлежности
- SOFTWARE PDM (602-419.
- SOFTWARE WinFTM SUPER + PDM (602-463.
- ACCESSORIES SOLUTION ANAL. Mo (603-216).
Диапазон рабочих температур, °С
|
10 °C – 40 °C |
Диапазон выходного напряжения, кВ
|
30, 40 или 50 кВ |
Электропитание
|
от сети 220 В |
Диапазон температуры хранения, °C
|
0 °C – 50 °C |
Размеры, мм
|
пространство для образца 300 х 350 мм |
Источник рентгеновского излучения
|
микрофокусная трубка |
Коллиматор, мм
|
0.3 мм (дополнительно: круглые коллиматоры 0.1 мм, 0,2 мм и щелевой 0,3 х 0,05 мм) |
Фиксированное измерительное расстояние
|
от 0,2 мм |
