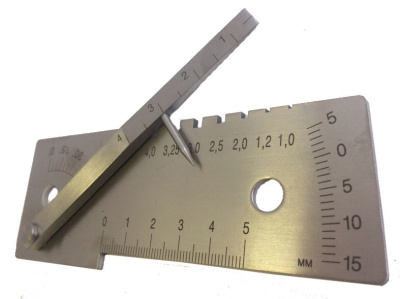

Универсальный шаблон сварщика УШС-3 предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного соединения. Позволяет проводить контроль глубины раковин, забоин, превышения кромок, глубины разделки стыка до корневого слоя, высоту усиления шва, контроль зазора, притупления шва, ширины сварного шва, углов скоса кромок, а также диаметров электродов.
Параметры шкал УШС-3:
- материал - нержавеющая сталь;
- цена деления шкал Г и Е: 1 мм;
- цена деления шкалы: 0,5 мм;
- цена деления шкалы Д: 5°;
- допускаемые отклонения ширины пазов: до 3,25 мм - по Н12, свыше 3,25 мм - по Н14;
- отклонение положения штрихов шакал Г, И: не более ± 0,5;
- отклонение положения шкалы Д от действительного значения угла: не более 2°30';
- отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е: не более ± 0,15.
