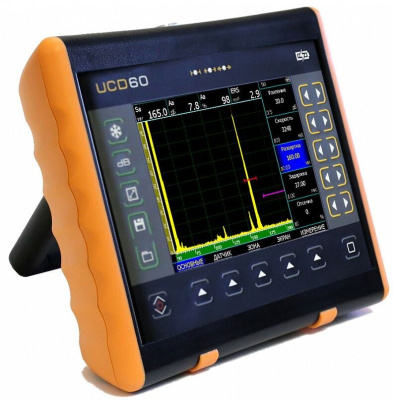

Ультразвуковой дефектоскоп УСД-60

Ультразвуковой дефектоскоп УСД-60 предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля.

Подробнее

477 600 руб.

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Данная цена является ориентировочной. Окончательную цену можете уточнить у наших менеджеров.

Описание
Характеристики

Описание

Легендарный ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до версии дефектоскопа на фазированных решетках УСД-60ФР.

После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.
В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.

Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Серия дефектоскопов УСД-60.хх включает как классическую версию дефектоскопа, так и многоканальные версии и приборы с фазированными решетками. Серия внесена в реестр средств измерений Российской Федерации (Свидетельство об утверждении типа RU.C.27.004A №71747, Описание типа средства измерения)

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Характеристики

Электропитание	аккумулятор
Дискретность индикации измерений	мин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь)) с шагом 0.01, 0.1, 1, 10, 100
Бренд	УСД
Размеры, мм	200 мм x 225 мм x 80 мм
Время непрерывной работы от аккумулятора, ч	не менее 10 часов
Масса, кг	1,4 кг с аккумуляторами
Диапазон устанавливаемых рабочих частот, МГц	от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
Диапазон устанавливаемых скоростей ультразвука	1000 - 10 000 м/с, с шагом 1, 10 и 100 м/с
Диапазон измерений глубины залегания дефекта, мм	до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Тип дисплея	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм)
Тип преобразователей, используемых в антенной матричной решетке	любые классические 16-ти канальные преобразователи с ФР
Частота зондирования	радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса
Время задержки сигнала	от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Вид дефектоскопа	Одноканальный
